AVK2B
维修手册
= 备忘录 =
3.0-2 D76MCC-11-000-AO
AVK2B
维修手册
3.1 安装概要
3．1 安装概要
章节管理编号：D76MCC-11-010-A0
原则上应由我们的服务人员进行安装。
本章叙述基本的安装工作。
3．1．1 环境要求
如果机器安装不当，将无法达到预期的功能。
须将机器安装于符合下列条件的地方：
插件机的电力供应充足。
电源的电压波动应在±5％以内。
接地等级在 D 级（3 级）或 3 级以上。
必须保证气源压力为 O．5 MPa（5kgf／cm
2
），并必须保证有足够的流量。
室内温度在 10～30º 之间。
湿度范围为 20～90％，不能结露。
能承受得住本机的重量。
无太大的振动。
周围无易燃气体或腐蚀性气体。
无灰尘和／或油烟。
= 注 =
该插件机符合 EC（欧共体）委员会指令的工业条款有关基本健康和安全要求。因此，
电气零件、电缆和装置都必须采用我们推荐的维修部件。客户不得擅自用其它维修
部件来改造本机。
3.1.2 电磁噪音对液晶监视器的干扰
如果将本插件机置于强辐射场或者强磁场，液晶监视器可能会受到干扰。但是不会引起功能性
故障。
D76MCC-11-000-AO 3.1 - 1
AVK2B
维修手册
3.1 安装概要
3．1．3 搬运
机器的搬运由我们的服务人员来完成。
=注=
如果客户想要自己移动机器，应使用能承受本机重量的适合的搬运设备。

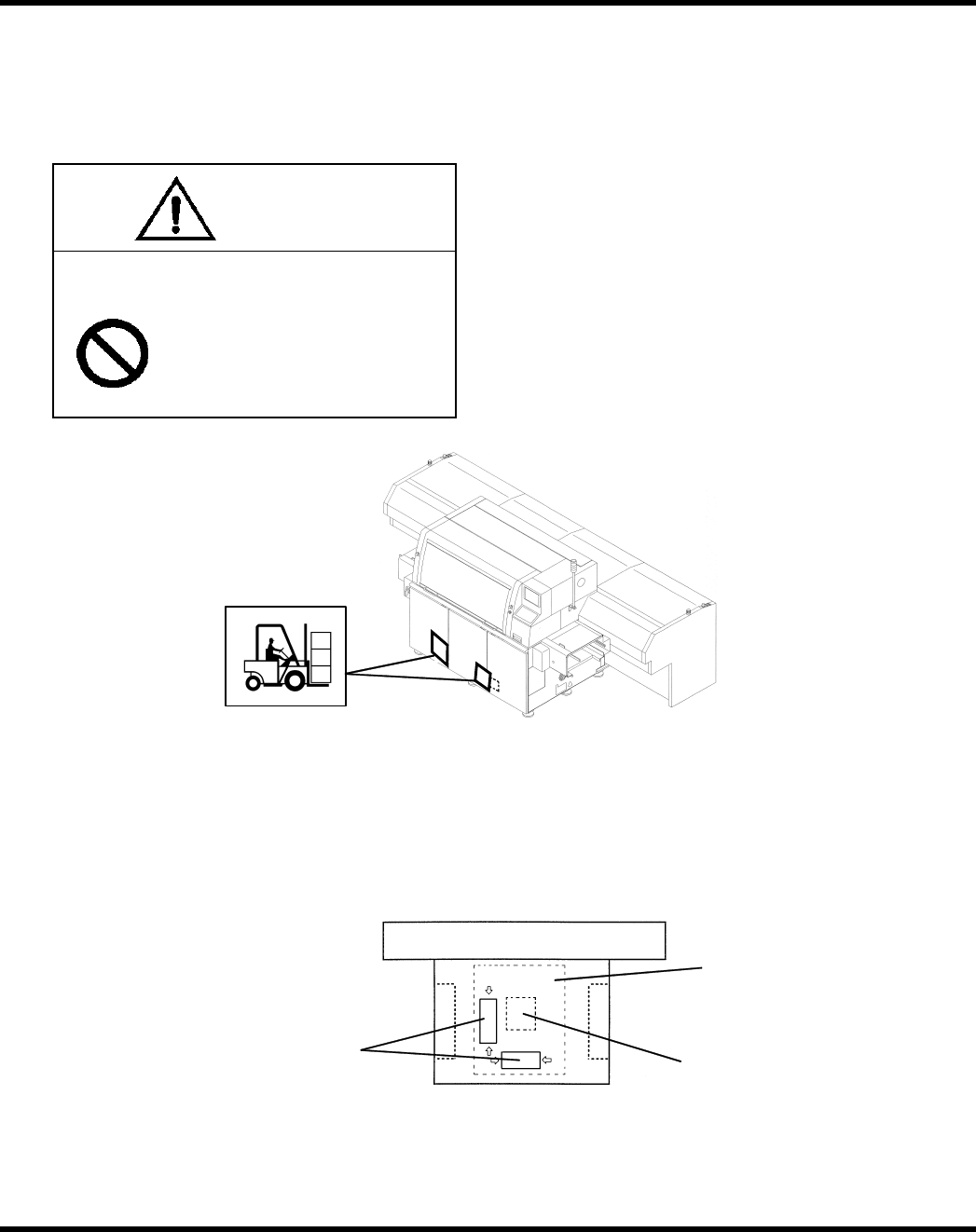

图 3.1-1.叉车叉臂插入点
3．1．4 安装
使用气泡水平仪安装机器，使之与地面平行。
=注=
如果机器安装得不呈水平状态就达不到预期的功能。
上料器
下料器
X-Y
台基座
Z
轴
供料器托架
气泡水平仪安装位置
砧座
单
元
图 3.1-2.气泡水平仪的位置
3.1-2 D76MCC-11-010-AO
不确当的（搬运）装置会引起人
身伤害
禁止
务必使用确当的（搬运）装置，切勿进入设备
下面
危
险
