AV K 2 B 维修手册 7.5 拆下 WA 轴卷线 7.5 拆下 WA 轴卷线 章节管理编 号：D76MCC-83 -3J0-A0 所需工具 工具 用途 精密螺丝起 子（Phillips) 拆下D-SUB连接器固 定螺杆 T型扳手 （适用于M4螺帽） 长短 拆下罩盖，锁定住固 定螺钉 连接器拆卸工具 例如：一字型 螺丝起子 从连接器托架上 拆下连接器的辅助工 具。 钳子 切割扣带 = 注 = 工作前关闭电源 . 以下说明了 拆下 W…
AVK2B
维修手册
7.4 安装 WH 轴卷线
= 备忘录 =
7.4-4 D76MCC-83-3N0-AO
AVK2B
维修手册
7.5 拆下 WA 轴卷线
7.5 拆下 WA 轴卷线
章节管理编号：D76MCC-83-3J0-A0
所需工具
工具 用途
精密螺丝起子（Phillips) 拆下D-SUB连接器固定螺杆
T型扳手（适用于M4螺帽）长短 拆下罩盖，锁定住固定螺钉
连接器拆卸工具例如：一字型
螺丝起子
从连接器托架上拆下连接器的辅助工具。
钳子 切割扣带
= 注 =
工作前关闭电源.
以下说明了拆下 WA 轴卷线的各步程序.
步骤综述
步骤
3
步骤
2
步骤
2
步骤 1
D76MCC-83-3J0-AO 7.5-1
移除
WHAxis
轴
卷线
AVK2B
维修手册
7.5 拆下 WA 轴卷线
连
接器托架
扣
带

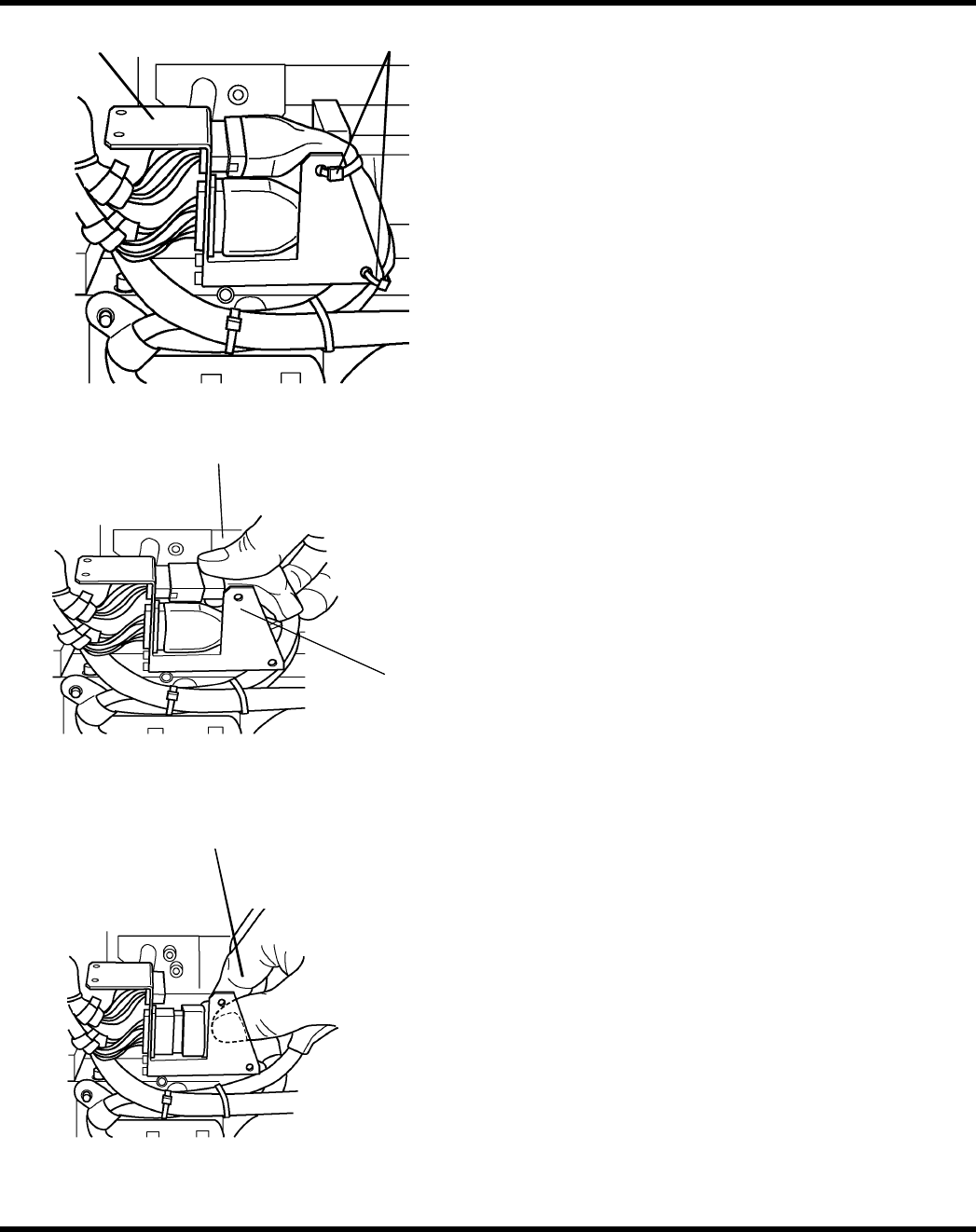

图 1 拆下连接器托架装置扣带
υ 第一步：拆下卷线连接器
1.使用钳子剪断固定在连接器托架上得扣
带。（图 1）
图
2
拆下电机一侧
-XWAE2
连接器和
XWAL M2
连接器
-XWAE2
连
接器
-XWALM2
连
接器
2.抬高 XWAE2 一侧连接器的夹爪（电机一侧），
并拔出电机一侧的连接器。
同样，抬高 XWLM2 一侧连接器的夹爪（电机
一侧），并拔出电机一侧的连接器（图2）。
= 注 =
XWAE2 连接器的夹爪位于连接器下
方，而 XWALM2 连接器的夹爪在设备
前部。
图
3
拆下电机一侧
-XWAM2
连接器
-XWAM2
连
接器
3.将XWAM2一侧的连接器罩盖移至连接器后部，
并一边推夹爪、一边将其拉出。（图3）
= 注 =
XWAM2 连接器的夹爪位于设备后部。
7.5-2 D76MCC-83-3J0-AO
