AV K 2 B 维修手册 7.34 风道清洁 和高度调节 = 备忘录 = 7.34-2 D76MCC-83- 1Y0-AO
AVK2B
维修手册
7.34 风道清洁和高度调节
7.34 风道清洁和高度调节
章节管理编号：D76MCC-83-1Y0-A0

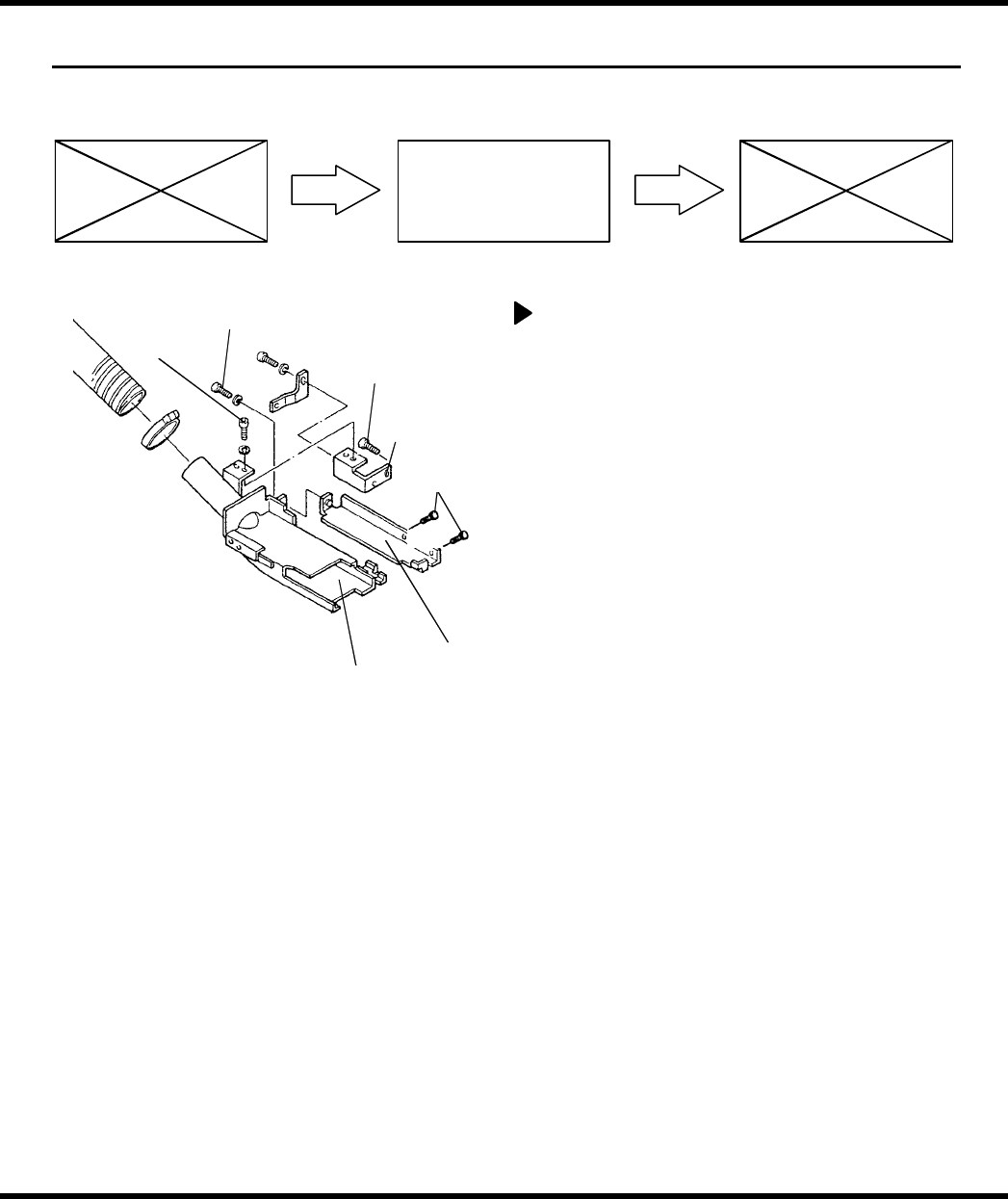

Bolt (b)
Bolt (d)
Bolt (c)
Bolt (e)
Bracket (b)
Bracket (a)
Duct
风道清洁和高度调节
1.接通电源[ON]并返回原点
= 注=
确保定位器轨道不在插入装置之
下。
2.检查副操纵盘的“插件头伺服电机OFF”
开关是否断开[OFF]。
3.合上副操纵盘的“滑动块横动”开关
[ON]。
4.断开插件头开关中的“插件头制动”开
关[OFF]（释放）。
5.将循环定时器的手动旋钮旋转至90度。
6.合上插件头开关中的“插件头制动”开
关[ON]（锁定）。
7.拧松螺栓（b）、（c）
8.拆下风道并清洁。
9.安装风道。
10.检查从风道底端到印刷线路板底高度
（1.6mm厚）。
= 指标 =
高度：6.5-7.0mm
11.前后移动滑动夹，检查并确认其未干扰
风道。
12.如超出规定的范围，则应拧松螺栓（d）
和（e），直到风道能上下移动。
13.调节风道底端到印刷线路板的高度
（1.6mm厚）。
14.拧紧螺栓（d）、（e）。
15.再次检查风道高度。
16．前后移动滑动夹，检查并确认其未干
扰风道。
D76MCC-83-1Y0-AO 7.34-1
7. 34 风道清洁和
高度调节
螺栓(e)
风道
托架(b)
托架（a）
螺栓（d）
螺栓（c）
螺栓（b）
AVK2B
维修手册
7.34 风道清洁和高度调节
= 备忘录 =
7.34-2 D76MCC-83-1Y0-AO
AVK2B
维修手册
7.35 无滚筒检测传感器放大器调整
7.35 无滚筒检测传感器放大器调整
章节管理编号：D76MCC-83-2Z0-A0
STB
OUT
HOKUYO
PK7-CR
6
MODE
档
块
5
4
3
2
1
SET
RUNR
UN
L-ON
TIMER
如光轴 没 对齐， 则 可按上图 箭 头 方向移动
挡块， 进 行 调节
无滚筒检测传感器放大器调节
1.按住<MODE>键一秒钟。
2.4号 STB 闪烁。
3.用手遮挡光纤（安装部件）受光侧，检
查当其受光和被屏蔽时，是否有足够的
光量差异。
4.如果光学部件被屏蔽时，检测到受光侧
的接收光量没有多少变化，则应前后移
动光学部件发射装置侧档铁，寻找光量
足够的位置、进行调整。
5.当检测到充足的光差时，固定档铁。
6.在发光状态下，按下设置<SET>键。
7.即使在被屏蔽状态下，按下设置<SET>键
（光学部件发光一侧被手挡住）。
8.按下模式<MODE>键，检查‘L-ON'是否闪
烁。
9.按下模式<MODE>键，检查1号STB是否闪
烁。
= 注 =
当按下设置<SET>键，“TIMER”灯
闪烁。但是，在此调节中不使用
“TIMER”。
10.按下模式<MODE>键超过一秒钟，使开关
切换至‘RUN’模式。
11.当发光和被屏蔽时，检查放大器一侧是
否能获得充足的光差。
例如：当发光时
→STB5
当被屏蔽时
→STB2
D76MCC-83-2Z0-AO 7.35-1
7. 35
无滚筒检测传
感器放大器调整
