AVK2B
维修手册
7.12 砧座装置中心对称调节
= 备忘录 =
7.12-2 D76MCC-83-2V0-AO
AVK2B
维修手册
7.13 推进器和弯折模具位置(左/右)调节
7.13 推进器和弯折模具位置(左 /右)调节
章节管理编号：D76MCC-83-1M0-A0

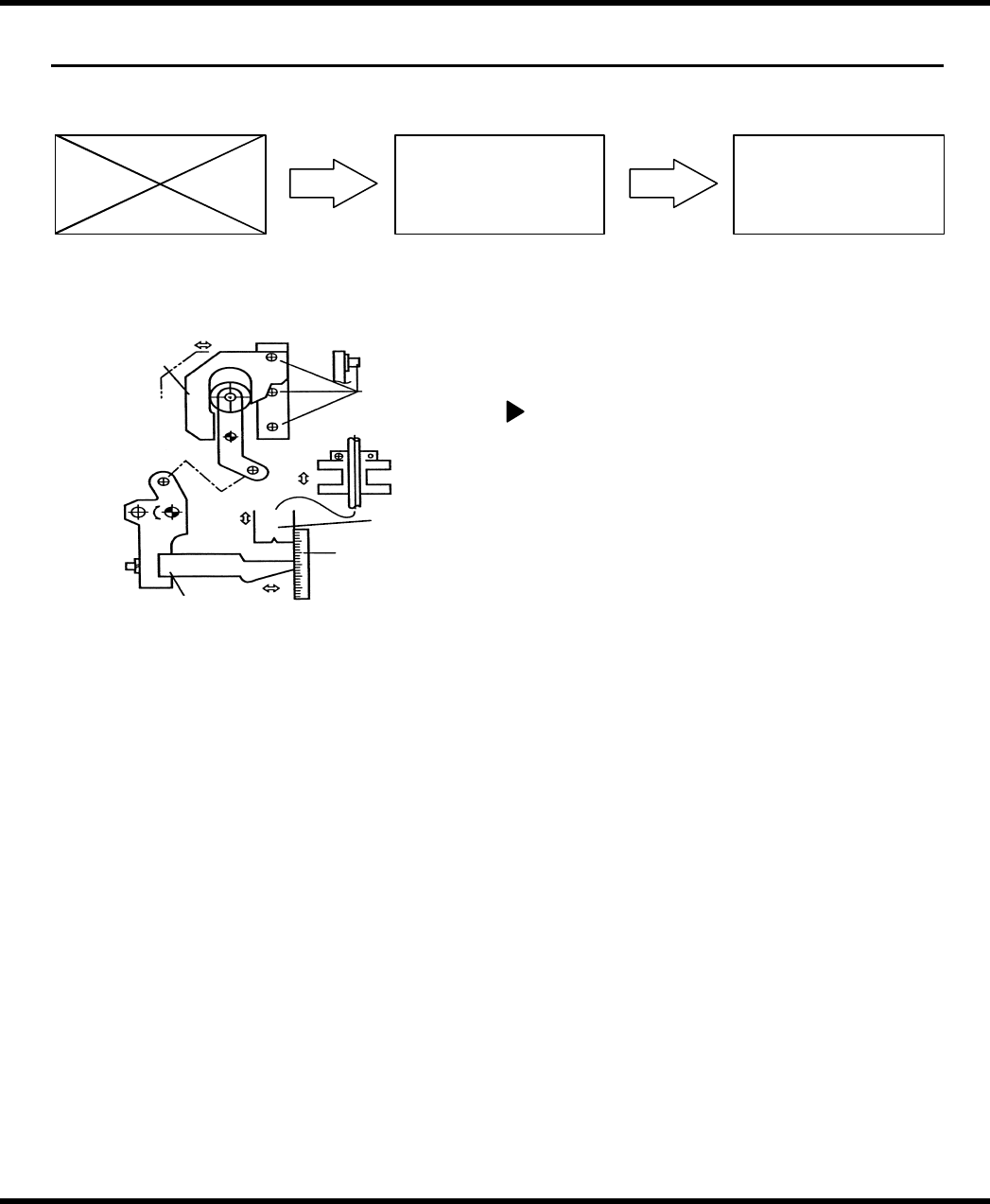

滑动凸轮
螺钉
刻度尺
推进器
弯折模具
= 准备 =
1.刻度尺
推进器和弯折模具位置（左，右）调节。
1.接通电源[ON]并返回原点
2.检查副操纵盘上的“插件头伺服电机
关闭”按钮是否断开[OFF]。
3.断开插件头开关中的“插件头制动”
[OFF]（释放）。
4.将循环定时器的手动旋钮旋转至
93º。
5.闭合插件头开关中的“插件头制动”
开关[ON]（锁定）。
6.将刻度尺靠在推进器一侧，并检查其
是否对准弯折模具侧边。
7.如果没有，则应拧松螺栓。
8.将刻度尺依靠在推进器侧边，并左右
移动滑动轮，进行调节。
9.拧紧螺栓。
10
.返回原点。
11.将刻度尺靠在推进器侧，并再次检
查其是否对准弯折模具侧边。
D76MCC-83-1M0-AO 7.13-1
7. 14
推动器和弯
折模具间距调
节
7. 13
推动器和弯折
模具位置
(左 /右)调
节
AVK2B
维修手册
7.13 推进器和弯折模具位置(左/右)调节
= 备忘录 =
7.13-2 D76MCC-83-1M0-AO
