维_修_手_册(AI插件机AVK).pdf - 第177页
AV K 2 B 维修手册 7.6 安装 WA 轴卷线 图 3 将 连 接器安 装 到砧座 扣 带 安装位置明 细 *1 扣 带 连 接器托架 *2 扣 带 * 2 * 1 不高于 连 接器托架上 表面 固定 电缆 ，使 电缆连 接到 连 接器插入座。 第二步：安装 卷线和连接 器 1. 将WA轴卷线 连接器安装到插入 装置一侧的 连接器托架上。 = 注 = 使用扣带固定卷 线侧线， 使其不高于 连接器托架顶部 表面。 2. 将砧座装 …
AVK2B
维修手册
7.6 安装 WA 轴卷线
1 2 3 4 5 6 7 8 9
卷线固定挡块细图
最大
10 mm
卷线固定挡块
铁罩
弯曲方向
主装置上方
铁
罩套
9
圈卷线
(
弯曲部分
)
图
1
安
装
卷线至砧座
装置
υ 第一步：将卷线安装到砧座装置。
1.将砧座装置一侧的卷线与铁罩固定在一
起，并将
铁罩固定在挡块上，以便牢牢地固定卷
线。
（安装螺钉：M4*12，SW）（图1和2）
= 注 =
管端盖帽顶部和罩盖之间的距
离：最大10mm
2.通过套管（M10413-21-030），穿入主装
置框架一侧的卷线，并安全地将铁罩固
定到主装置框架上。（安装螺钉：M4*12，
SW）（图1和2）
= 注 =
使用铁罩固定电缆，使固定位置标
记“·”一侧朝向你自己。
= 注 =
手动旋转砧座装置，检查确保卷线
没有干扰主装置框架、砧座和 WA
轴电机皮带轮。
铁
罩
卷
线标记
位置
*
务必使圆点标记朝向铁罩前方
图 2 卷线标记和铁罩固定位置
7.6-2 D76MCC-83-3H0-AO
AVK2B
维修手册
7.6 安装 WA 轴卷线
图 3将连接器安
装
到砧座
扣
带
安装位置明
细
*1
扣
带
连接器托架
*2
扣
带
* 2
* 1
不高于连接器托架上
表面
固定电缆，使电缆连
接到连接器插入座。
第二步：安装卷线和连接器
1.将WA轴卷线连接器安装到插入装置一侧的
连接器托架上。
= 注 =
使用扣带固定卷线侧线，使其不高于
连接器托架顶部表面。
2.将砧座装置连接器连接到按第一步已经安
装限的连接器上。
3.将卷线固定到带扣带的插入装置的固定架
上。用钳子剪掉剩余的扣带。
（扣带：T181）
4.使用扣带将砧座装置一侧的电缆固定在连
接器的托架上，使电缆在托架内布线。使
用钳子剪除剩余的扣带。（图3中的*1和*2）
*1:使用扣带只固定-XWAE2电缆。
= 注 =
固定电缆时，应将电缆连接到-XWAE2
连接器插座的合适位置。
*2:使用扣带固定-XWALM2、-XWAE2和
-XWAM2的电缆。
D76MCC-83-3H0-AO 7.6-3
AVK2B
维修手册
7.6 安装 WA 轴卷线

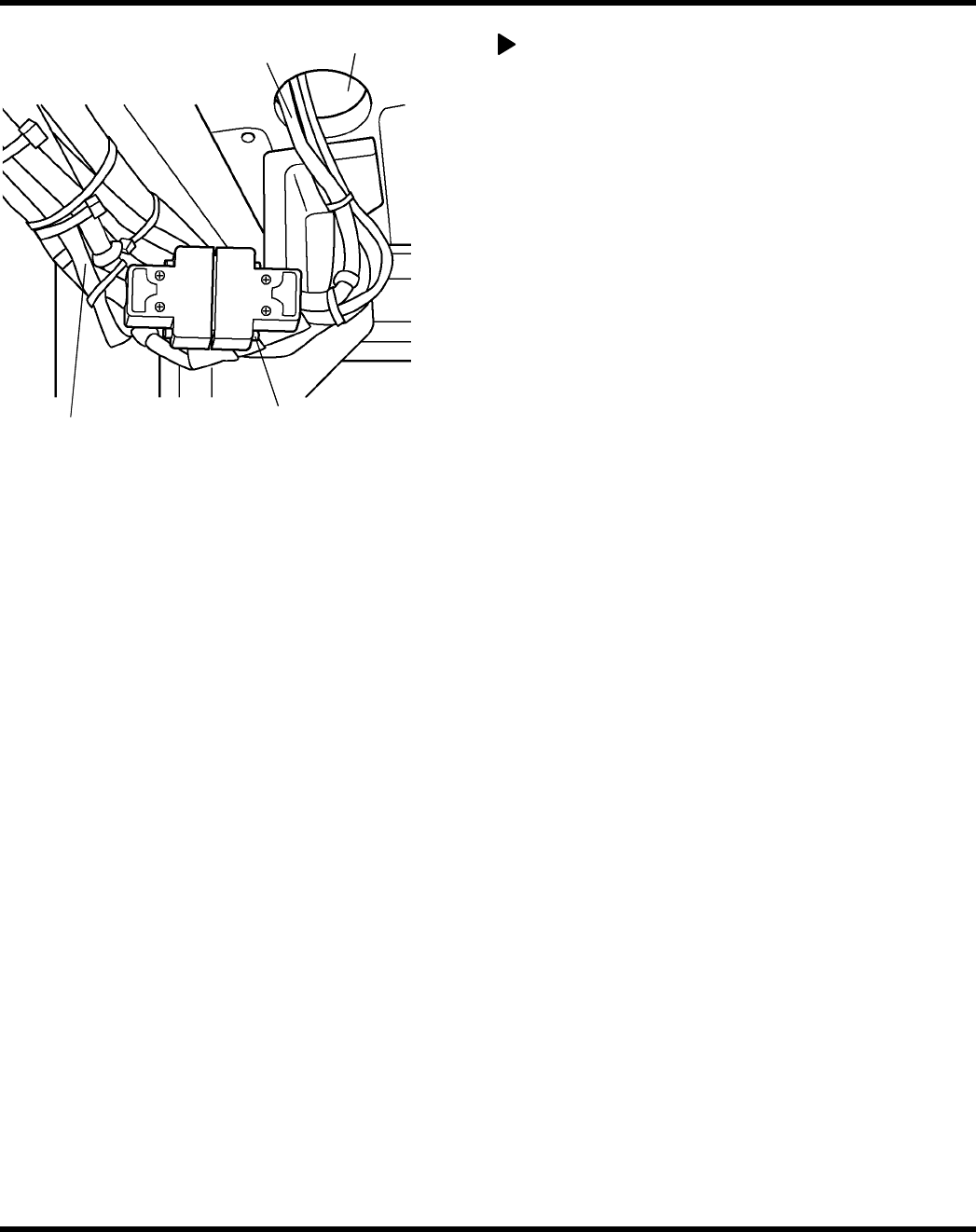

图
4
将卷线安装到上框架
绕线
主机
电缆
D- SUB
连接器的连接固定螺钉
孔洞
第三步：将卷线连接并固定到主装置导线上。
1.打开处在设备中央位置的门，并拆下内罩盖。
2.将连接卷线一侧的主装置电缆，穿过XY工作台座
框架上的孔洞，进入设备。
3.连接卷线和主机电缆（图 4）
7.6-4 D76MCC-83-3H0-AO
