AVK2B
维修手册
9.1 镍-镉电池
9．1 镍-镉电池
章节管理编号：D76MCC-A1-040-AO
9．1．1 电池的位置
P783K
微机
电
循
环
定
时
器

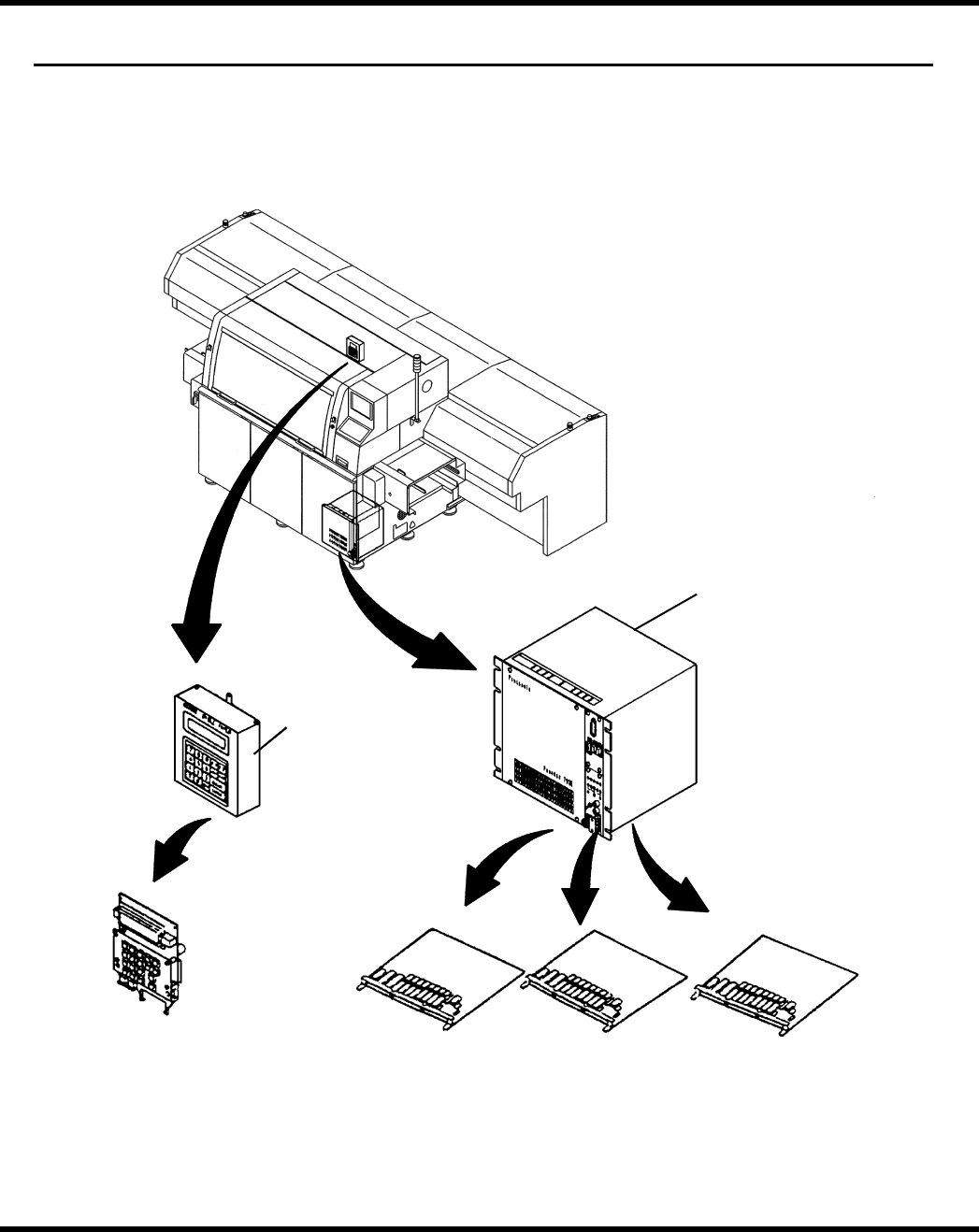

图 9.1-1.电池的位置
D76MCC-A1-040-AO 9.1-1
AVK2B
维修手册
9.1 镍-镉电池
9．1．2 拆卸电池
=注=
务必预先将必需的数据保存在软盘上。
υ P-783K 控制器的电池
1．开启机器右侧前门锁，将前门向外拉后朝顺时方向把它打开。
(对于有些机器，在 P-783K 控制器内侧可能装有打印机，在这种情况下，应拆掉固定螺钉后
按相同方式打开箱门)。
2．拆掉 P-783K 控制器的螺钉将罩盖拆下。
3．拆下 P-783K 控制器箱内固定印刷线路板的固定螺钉。
4．从槽口中拔出印刷线路板，用钳子拆卸电池或焊开电池。
(相关的印刷线路板>MMI：LA-M00105-3G
MMC：LA-M00006-1C
υ 循环定时器的电池
1．拆下循环定时器体的固定螺钉和连接器，从机器中拆出循环定时器。
2．拆掉循环定时器盖的固定螺钉，然后将盖拆下。
3．拆下循环定时器中固定印刷线路板的固定螺钉，取出印刷线路板。
4．用钳子将印刷线板上的电池拆下或焊开电池。
9.1-2 D76MCC-A1-040-AO
拆卸电池前应切断电源
危
险
当心触电
如果不切断电源，机器可
能会运转，从而引起人身
伤害
AVK2B
维修手册
9.2 合成树脂零件
9．2 合成树脂零件
章节管理编号：D74MEC-A1-020-A0
Panasonic AVK2B 采用的合成树脂零件列于下表。
零件明细表
名称 产品代号 成形工艺 成分 重量(g) 数量 备注
前盖
1083802003
切割
PC
聚碳酸酯
1987 1 主单元盖
门盖
1083802312
切割
PC
聚碳酸酯
2067 2 Z 轴盖
门盖
1083802317
切割
PC
聚碳酸酯
1767 2 Z 轴盖
盖板
1083802328
切割
PC
聚碳酸酯
1325 4 Z 轴盖
导轨
102070710001
模压 POM 1960 28 Z 轴
导轨
102070710101
模压 POM 280 4 Z 轴
导杆
1046907060
模压 PC 1500 10 Z 轴
软管
1041325026
模压 (烯烃树脂+橡胶) 190 1 废料输送管
软管
1041325027
模压 (特殊配方氯乙烯) 430 1 废料输送管
5 1套 1件
板
102073301101
模压 PBT
600 共120套
与单元盒通用
5 1套 1件
板
102073301201
模压 PBT
600 共 120 套
与单元盒通用
框架
1020733015
模压 PA 11 1 套 1件 26mm单元盒
1320 共120套
PA 22 1套 1件
框
1020733017
模压
2640 共120套
26mm单元盒
17 1 套 1件
滑块
102073100301
模压 PBT
2040 共120套
26mm单元盒
11 1套 1件
框架
1020731015
模压 PA
1320 共120套
52mm单元盒
15 1套 1件
框架
1020732017
模压 PA
1800 共120套
52mm单元盒
D76MCC-A1-020-AO 9.2-1
