AV K 2 B 维修手册 7.22 旋转夹（ T 轴）装置调节 7.22 旋转夹（T 轴）装置调节 章节管理编 号：D76MCC-83 -1T0-A0 前后 传 送 凹槽凸 轮 导轨 T 轴 侧视图 仰 视图 前后 传 送 凹槽凸 轮 导轨 螺母 B 螺母 A = 准备 = 1. 千分表 2. 旋转夹平 行度调节 夹具 旋转夹（T轴 ）凹槽凸轮 调节。 1. 合上副操 纵盘上的 “插件头 伺服电机 OFF”开关 [ON] 。 2. 将…
AVK2B
维修手册
7.21 插入导轨平行度调节
= 备忘录 =
7.21-2 D76MCC-83-2B0-AO
AVK2B
维修手册
7.22 旋转夹（T 轴）装置调节
7.22 旋转夹（T 轴）装置调节
章节管理编号：D76MCC-83-1T0-A0
前后
传
送
凹槽凸
轮
导轨
T
轴
侧视图
仰视图
前后
传
送
凹槽凸
轮
导轨
螺母
B
螺母 A
= 准备 =
1.千分表
2.旋转夹平行度调节夹具
旋转夹（T轴）凹槽凸轮调节。
1.合上副操纵盘上的“插件头伺服电机
OFF”开关 [ON]。
2.将循环定时器的手动轮钮旋转至0º。
3.断开副操纵盘上的“插件头伺服电机
OFF”开关 [OFF]。
4.拧松螺母A 并旋转螺母 A ，使前/后传
送凹槽凸轮和导轨边缘之间的无误差
。
5.拧紧螺母A。
6.拧松螺母B并旋转螺母 B, 使上下传送
凹槽凸轮和导轨边缘之间的无误差。
7.拧紧螺母B。
8.断开主操纵上的“伺服电机”开关[OFF]。
9.手动旋转T轴，并检查其旋转是否平稳。
10.如旋转不平稳，再次调节 T 轴。
D76MCC-83-1T0-AO 7.22-1
7. 22 旋转夹（T
轴）装置调节
7. 20
插入导轨原
点调节
AVK2B
维修手册

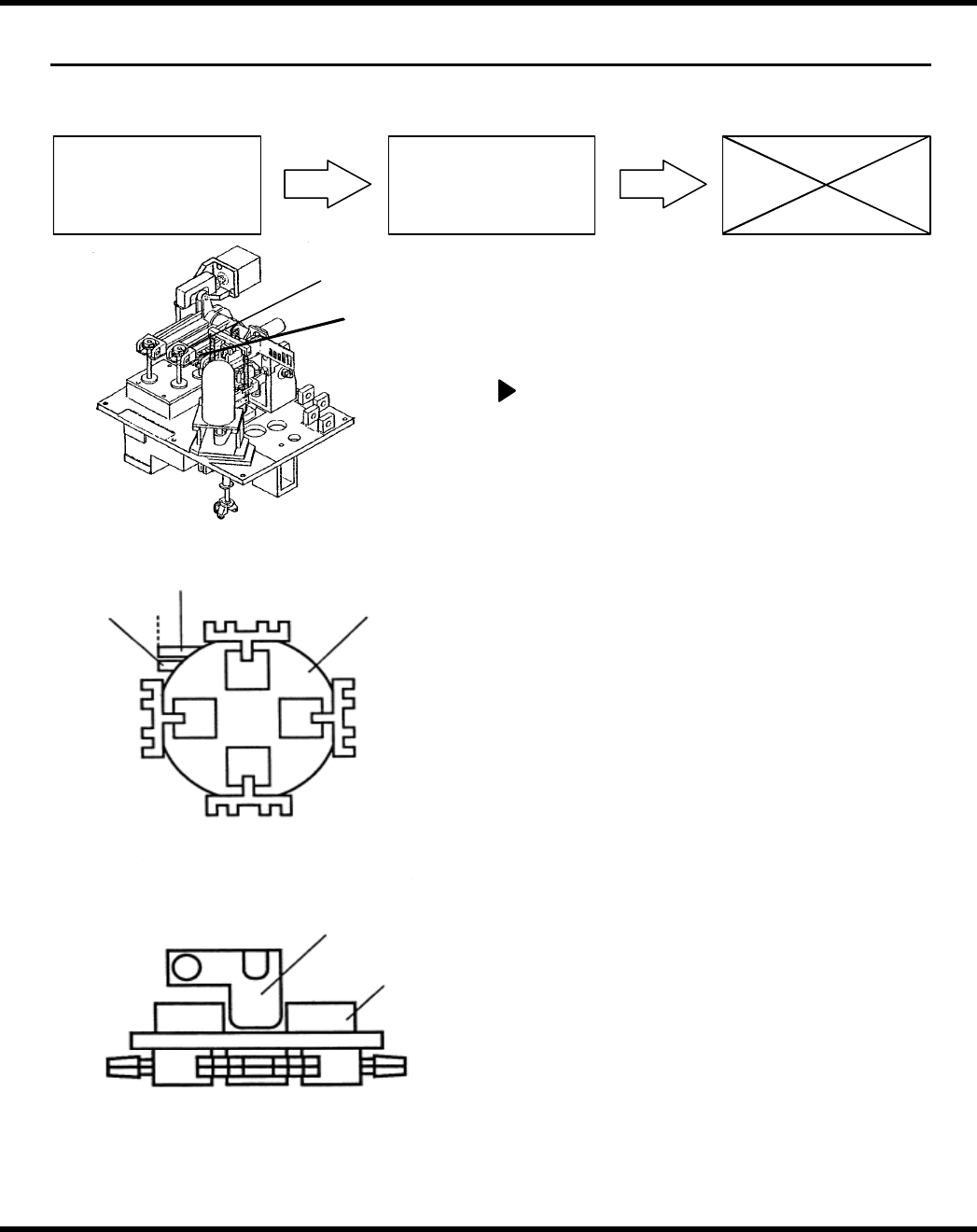

7.22 旋转夹（T 轴）装置调节
Chuck
A
Chuck
Pulle
y
E t
yp
e sna
p
Rotar
y
p
arallelism
ad
j
ustment
旋转夹平行度调节
1.接通电源[ON]并返回原点
2.拆下E型按钮圈垫，扣紧夹子，并拔
出夹子。
3.拆下夹子A和B，并返回原点。
4.在夹子A和B上，安装平行度调节夹
具。
5.在XY工作台上安装磁性架子。
6.使用千分表，检查旋转夹平行度，并
调节夹具底部平行度。
= 指标 =
间隙：0 ± 0.02mm
7.如不在规定范围内，则应拧松T轴电
机皮带轮的带销螺栓。
8.使用电机调节平行度，并旋转皮带
轮。
9.拧紧带销螺栓。
7.22-2 D76MCC-83-1T0-AO
滑轮
E 型按钮圈环
旋转夹平行度
调节夹具
夹子
夹子
