AVK2B
维修手册
6.2 常规检查
6．2．4 XY 工作台
[5] LM guide
[2] LM guide
[1] LM guide
[3] Ball screw (X)
[5] LM guide
[4] Ball screw (Y)
f Photohymic
f Photohymic

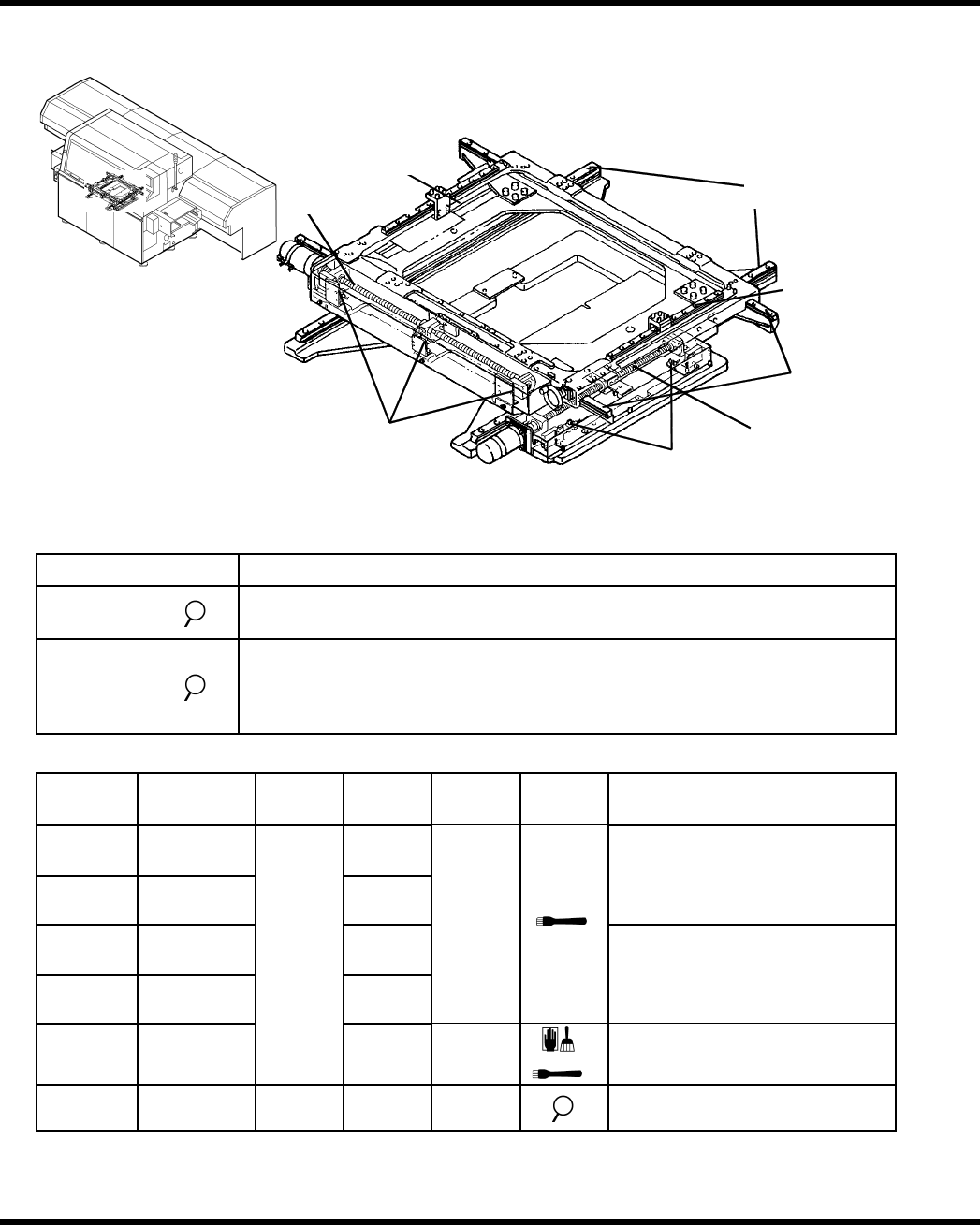

图 6.2-1.XY 工作台
检查
周期 工作 检查项目
每天
确保定位销平滑进入。
确保 X 轴和 Y 轴能平滑移动。
每周
确保 X 轴和 Y 轴上没有灰尘。
确保导轨的槽内没有灰尘。
确保定位销不松动、磨损和损坏。
确保导轨宽度比印刷线路板宽 O．5～lmm。
加油润滑
零件号 加油点
油品
类型
加油量 周期 工作 润滑方法
[1]
LM 导杆(2)
X
每次
O.5cm
3
[2]
LM 导杆(2)
Y
每次
1.9cm
3
在清除轨道表面的异物和灰
尘以后，再涂以一层薄薄的油
脂
[3] 滚珠螺杆(X)
每次
3.4cm
3
[4] 滚珠螺杆(Y)
每次
3.4cm
3
每周
在螺杆上涂润滑脂
[5] LM 导杆
润滑脂
适量 每季
彻底清除表面的杂质或灰尘
后涂一层薄薄的润滑脂
9 光电传感器 - - 每天
确保润滑剂不与光电传感器
接触
6.2-2 D76MCC-80-020-BO
[2]LM 导杆
[5]LM 导杆
[1]LM 导杆
[4]滚珠螺杆（Y）
光电传感器
光电传感器
[3]滚珠螺杆(X)
[5]LM 导杆
AVK2B
维修手册
6.2 常规检查湾省
6．2．5 定位器单元
(3)
支柱和导杆的滑动表面
[1]
支柱和板的滑动表面
[2]
凸轮从动件和
板的
镀层
表面
ς
光电传感器
(
4
)
销
滑
动
表面
(
5
)
定位器
轴转动单
元
(
6
)
轴
滑
动
表面
定位销
图 6.2-2.定位器单元
检查
周期 工作 检查项目
每天
确保定位销平滑进入。
每周
确保定位销不松动。
确保定位销不磨损或损坏。
D76MCC-80-020-BO 6.2-3
AVK2B
维修手册
6.2 常规检查
加油润滑
零件号 加油点
油品
类型
加油量 周期 工作 润滑方法
[1]
支柱和板的
滑动表面凸
轮从动件
[2]
和板的镀层
表面
润滑脂 0.02cm
3
涂润滑脂
[3]
支柱和导杆
的滑动表面
[4]
销滑动表面
(6 处)
用润滑器注射润滑脂
[5]
定位器旋转
单元
l-2 滴
在上部润滑口加 1-2 滴机油
[6]
轴滑动表面
机油
适量
每周
用沾有机油的布涂抹表面
9 光电传感器 - - 每天
确保润滑剂不与光电传感器
接触
6.2-4 D76MCC-80-020-BO
