7.38 更换真空泵消耗件
7.38 更换真空泵消耗件
章节管理编号：D76MCC-83-W00-A0
7. 38 更换真空泵
消耗件
A
B
隔膜压板
十字平头螺
钉
隔膜
泵头
内六角插头螺丝
1

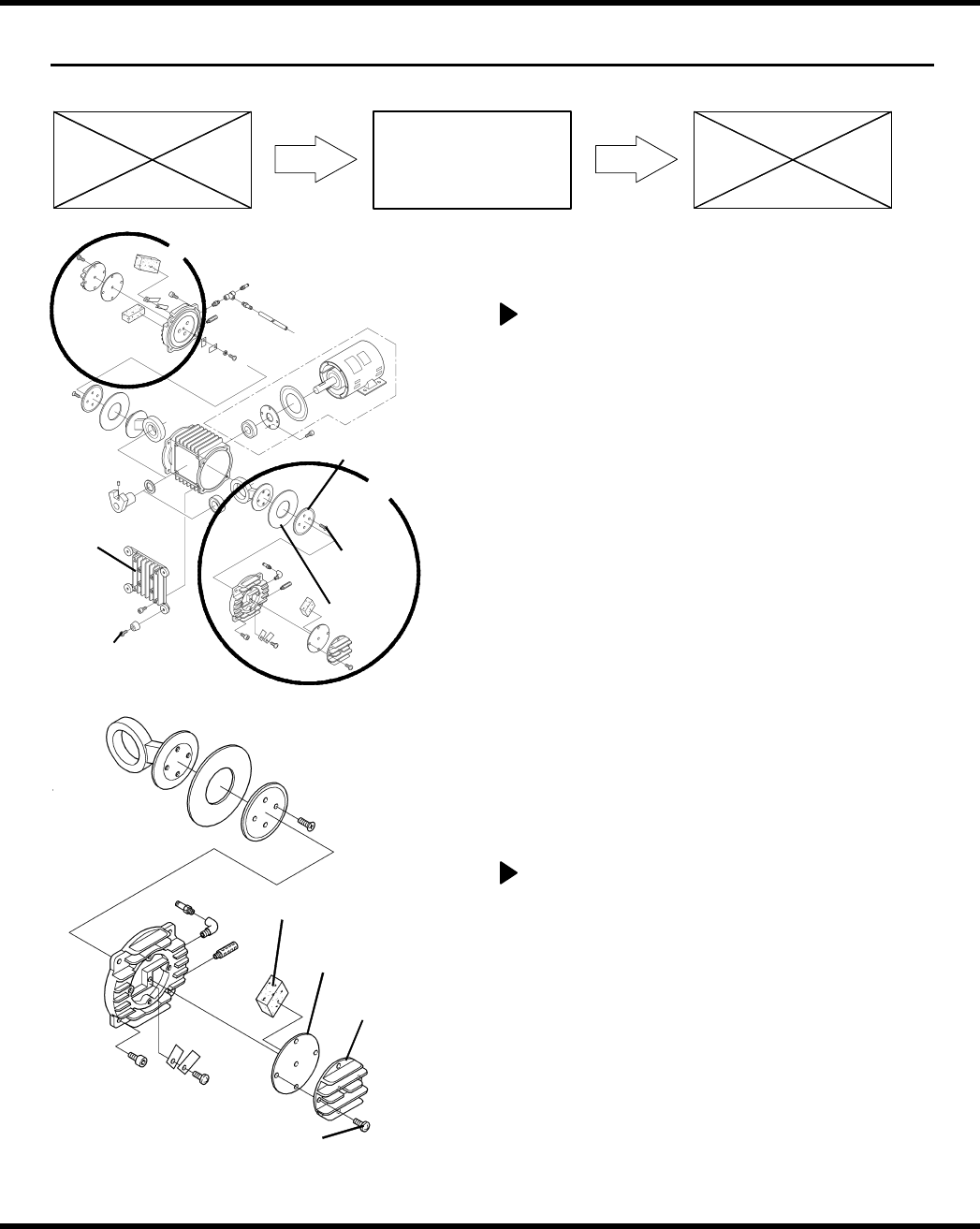

DAT-100S
分解
图
空气
过滤
器
盖垫密片
泵头
罩
A
详解图
十字平头螺栓
= 注 =
在更换消耗件之前，务必切断电
源。
更换隔膜
1.从泵头1 上拆下内六角螺丝（M6*4）。
2.卸下泵头，并拆除隔膜压板上的十字平
头螺钉（M5
× 4)。每个泵头都有一个隔
膜，总共应更换两个新的隔膜。
= 准备 =
1.在装配时，可以在十字平头螺钉
（M5）涂一些螺丝上紧用的粘合
剂（LOCITITE 242，等）。
更换空气过滤器
1.拆下插件头罩盖的十字平头螺钉
（M4×5）。
2.灰色滤片装在盖垫密片内部（两个装在
泵头一侧，另一个装在另一侧。总计三
个）。拆下这些过滤器，并更换新过滤器。
D76MCC-83-W00-AO 7.38-1
AVK2B
维修手册
7.38 更换真空泵消耗件

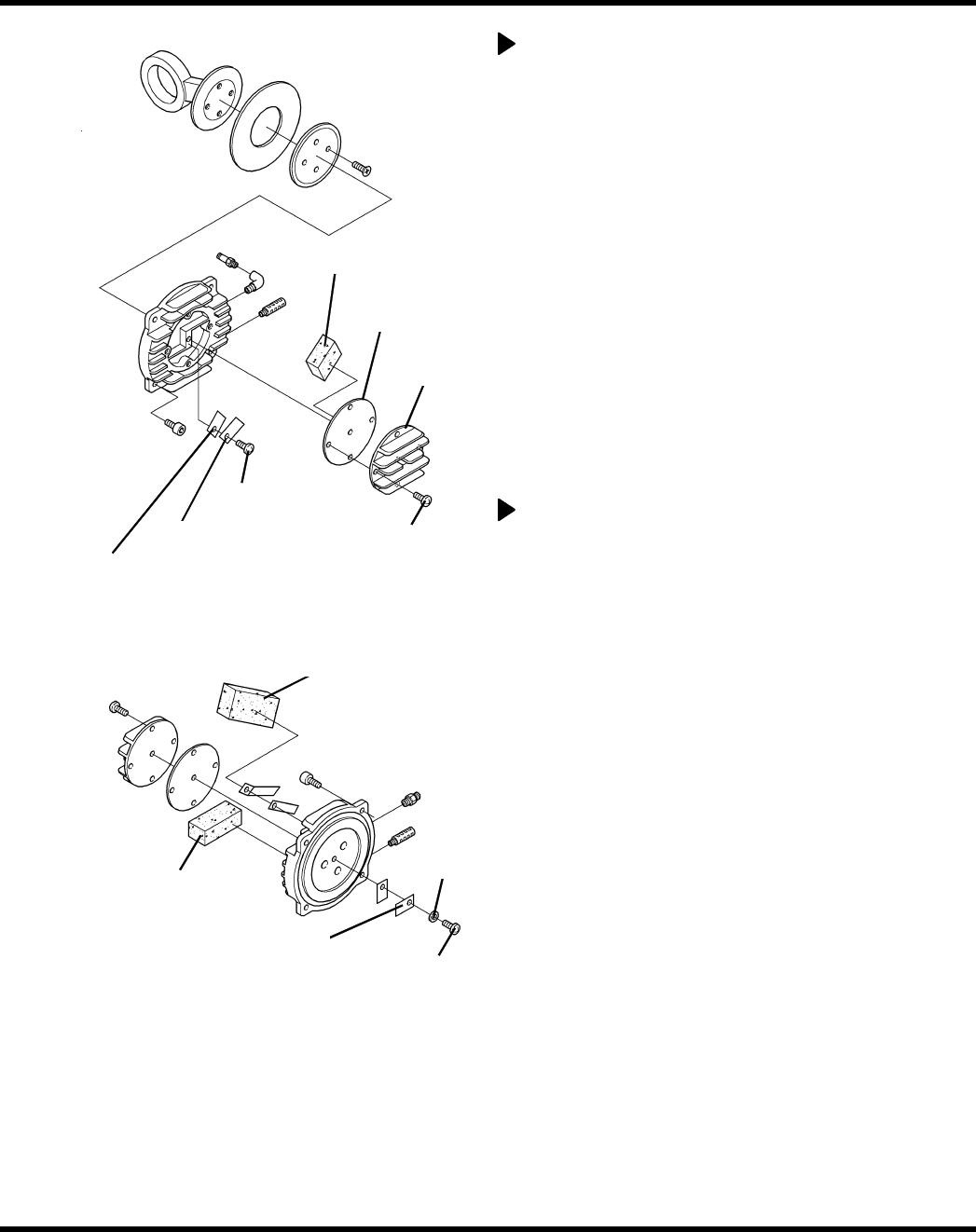

Air filter
Head gasket
Head cover
Cross-recessed pan
head screw
Exhaust valve
presser plate
Suction/exhaust
valve
Detailed view of A
Cross-recessed pan
head screw
Cross-recessed pan
head screw
Plain washer
Suction/exhaust valve
Air filter
Detailed view of B
Air filter
更换盖垫密片
1.拆下插件头罩盖的十字平头螺钉
（M4×5）。
2.黒色滤片装在泵头罩盖内部。（一边一
个，总共两个）。拆下这些过滤器，并
更换新过滤器。
吸入阀/排气阀更换
1.拆下插件头罩盖的十字平头螺钉
（M4×5)，并拆卸盖垫密片和空气过滤
器。
2.然后，拆下内六角平头螺钉（M6
× 4）。
3.拆下两侧的泵头的十字平头螺钉（M3），
并更换吸入阀/排气阀。
= 准备 =
1.在装配时，可以在十字平头螺上涂一些
螺丝上紧用的粘合剂（LOCITITE242，等
4.在吸入一侧安装平垫圈，在排气一侧安
装排气阀压板。调节平垫圈，使圆角接
触到吸入阀/排气阀。用相同方法，更换
其它泵头的吸入阀/排气阀。
7.38-2 D76MCC-83-WO0-AO
A 详解图
吸入阀/排气
排气阀压力片
十字平头螺母
十字平头螺母
空气过滤
盖垫密片
泵头罩盖
B详解图
十字平头螺钉
吸入阀/排气阀
平垫圈
空气过滤
空
气
过
滤
