AV K 2 B 维修手册 4.1 控制系统 配置 Panada c 326 M．100 W(用于 U 轴) 图 4.1-12.Pana dac 326M-100KW 4.1-8 D76MCC-14- 020-BO
AVK2B
维修手册
4.1 控制系统配置
4．1．4 电机驱动器
Panadac 326M．2．0KW(用于 H 轴和θH 轴)
图 4.1-9.Panadac 326M-2.0KW
Panadac 326M．2.5 KW(用于 ZL 和 ZR 轴)
图 4.1-10.Panadac 326M-2.5KW
Panadac 326M．750W(用于 T、X、Y 和θA 轴)
图 4.1-11.Panadac 326M-750KW
D76MCC-14-020-BO 4.1-7
AVK2B
维修手册
4.1 控制系统配置

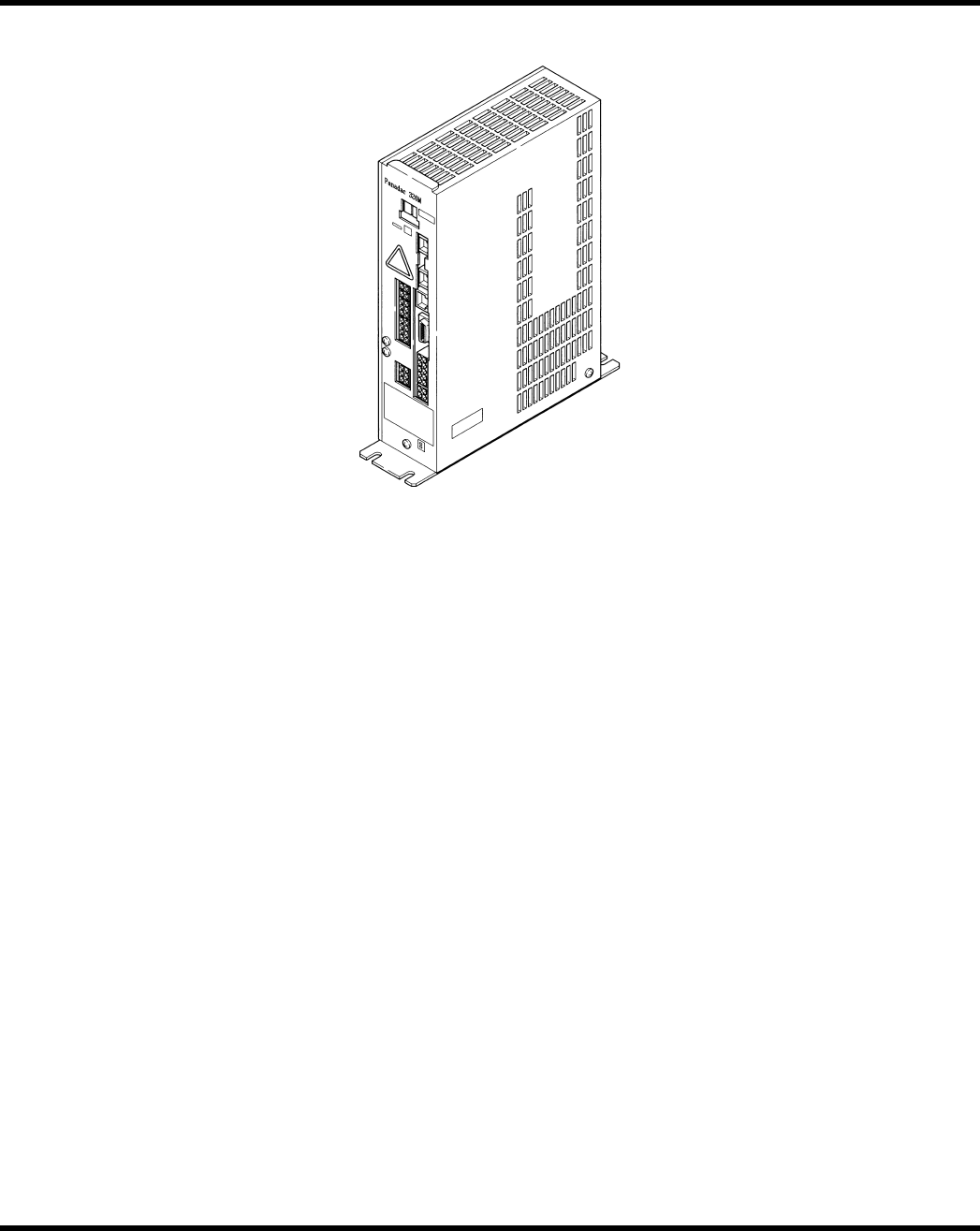

Panadac 326M．100W(用于 U 轴)
图 4.1-12.Panadac 326M-100KW
4.1-8 D76MCC-14-020-BO
AVK2B
维修手册
4.1 控制系统配置
Panadac 326M-50W(用于 WH 和 WA 轴)
图 4.1-13.Panadac 326M-50KW
Panadac 326M-30W(用于 V 轴)
图 4.1-14.Panadac 326M-30KW
D76MCC-14-020-BO 4.1-9
