AV K 2 B 维修手册 7.30 JW 装置喷嘴枢 轴状况调节 = 备忘录 = 7.30-2 D76MCC-83- AZ0-AO
AVK2B
维修手册

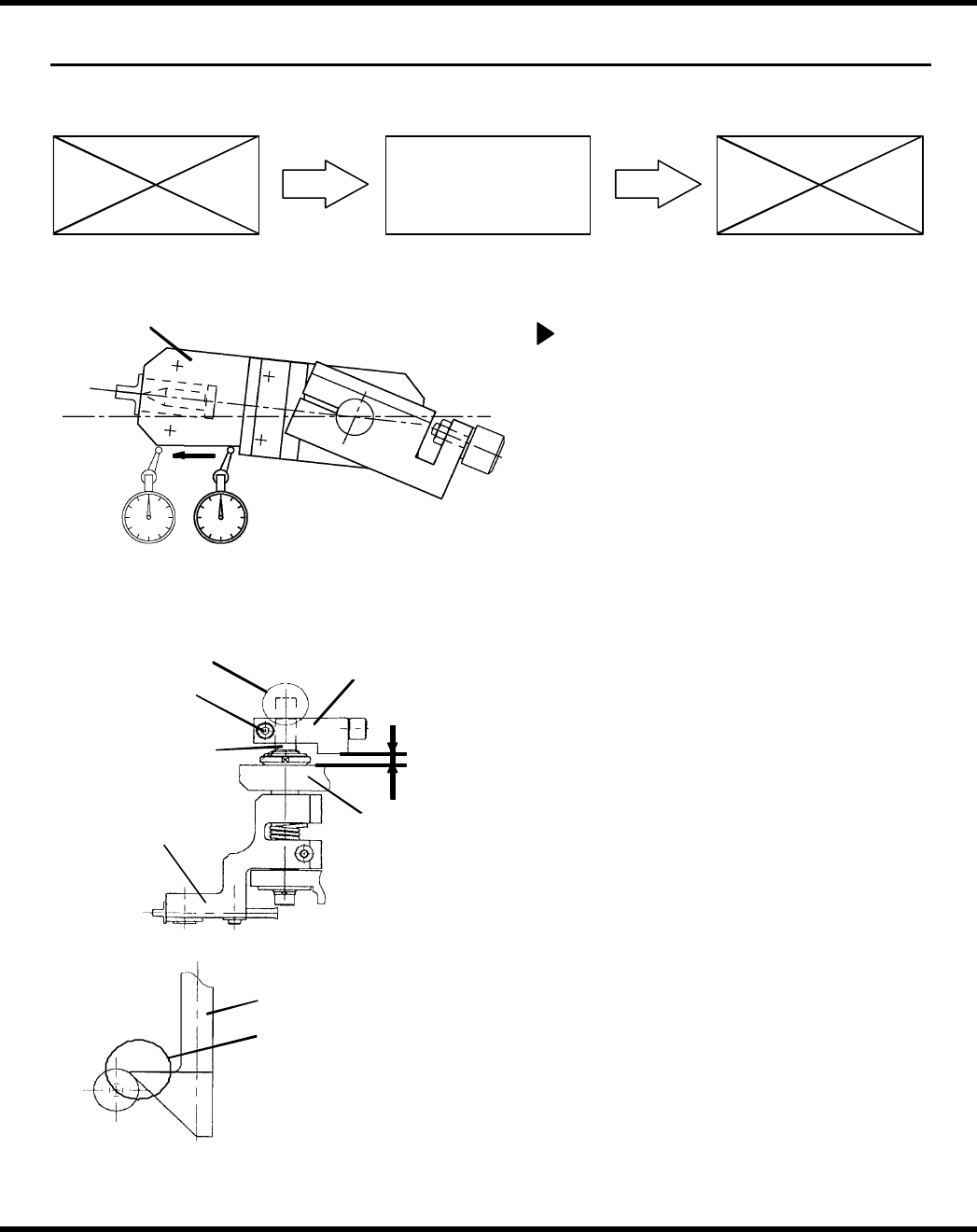

7.30 JW 装置喷嘴枢轴状况调节
7.30 JW 装置喷嘴枢轴状况调节
章节管理编号：D76MCC-83-AZ0-A0
无前凸
喷
嘴
Dial
C
D
循环定 时器
72
º
-96
º
执行机构传动轴
执行机构传动轴触
及凸轮从动件
螺
钉
E
传动轴
喷
嘴
杠杆
框架
5
.
5
mm
= 准备 =
1.千分表
喷嘴枢轴状况调节
1.接通电源[ON]并返回原点
2.合上副操纵盘的“插件头伺服电机OFF”开
关[OFF]。
3.断开插件头开关中的“插件头制动”开关
[OFF]（释放）。
4．将循环定时器的手动旋钮旋转至72-96º。
5.断开副操纵盘关闭“插件头伺服电机OFF”
开关[OFF]。
6.将磁架安装在XY工作台上。
7.将千分表安置于JW喷嘴设备表面（图示中C
点位置）
8.将千分表归零。
9.检查从 C 点到 D 点的平行度。
＝指标＝
平行度：0.02 mm 以内
10.如超出规定的范围，则应拧松螺钉E并进行
调节。
11.当确保平行度后，拧紧螺钉E。
＝注＝
当拧紧螺钉E时，检查执行机构传动轴
是否触及凸轮从动件。
12.拧紧螺钉 E 之后，检查传动轴未向前突
出。
＝指标＝
杠杆和框架之间的间隙：5.5 mm
D76MCC-83-AZ0-AO 7.30-1
7. 30
装置喷嘴枢轴状
况调节
AVK2B
维修手册
7.30 JW 装置喷嘴枢轴状况调节
= 备忘录 =
7.30-2 D76MCC-83-AZ0-AO
AVK2B
维修手册

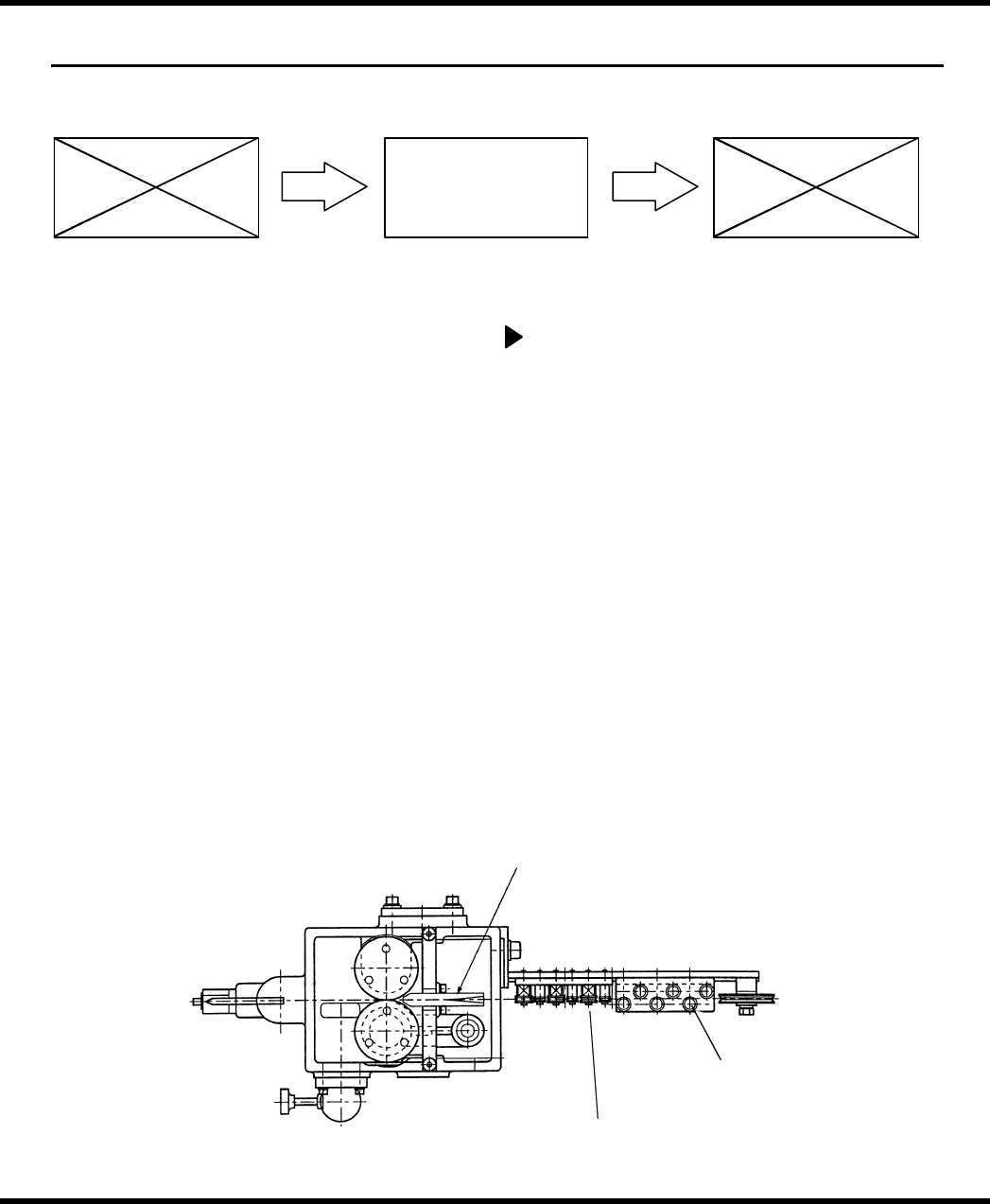

7.31 JW 装置过滤器调节
7.31 JW 装置过滤器调节
章节管理编号：D76MCC-83-3B0-A0
= 准备 =
1.喷嘴位置调节夹具
JW 装置过滤器调节
1.合上主操纵盘的“菜单”开关[ON].
2.从主操纵盘选择“F1”
→“F5”。
3.通过主操纵盘上的转盘式键，设定跳线
器。
4.检查跳线器的线性度。
5.如跳线在垂直方向上不稳定，则应使用
偏心距滚轴进行水平和垂直调节。
= 注 =
旋转托架和偏心距滚轴之间的
切刀部件，以调节线性度。
= 注 =
当JW垂直方向不稳定时，则应
上下移动导轨进行调节。
6.拧紧偏心距滚轴螺母，进行水平和垂直
的调节。
7.再次检查平行度。
D76MCC-83-3B0-AO 7.31-1
7. 31 装置过滤器
调节
Guide
Eccentricity roller for
vertical adjustment
Eccentricity roller
for horizontal adjustment
导轨
偏心距滚轴进行垂直调节
偏心距滚轴进行水平调节
