AVK2B
维修手册
6．2 常规检查

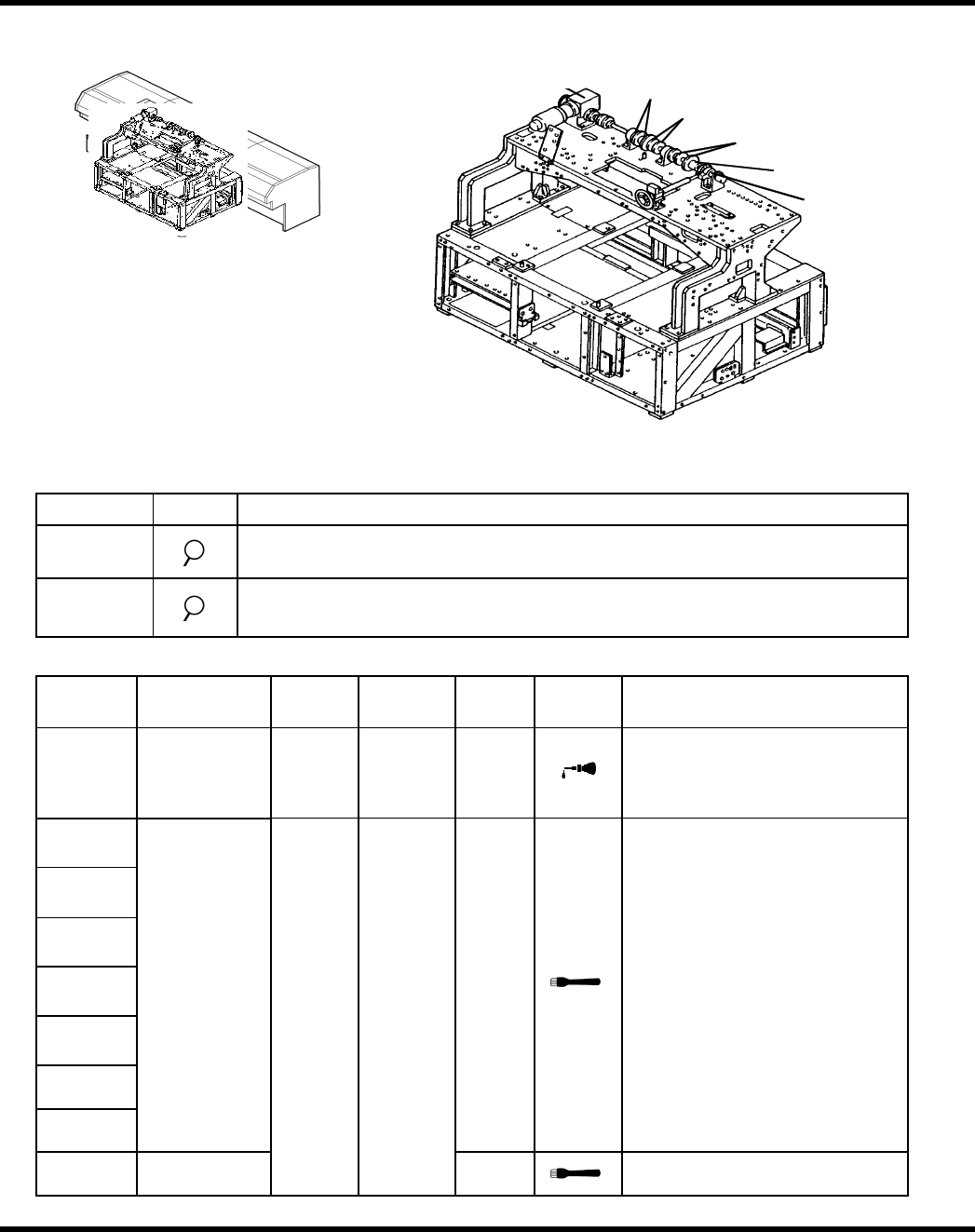

6．2．13 主单元
[1] Worm speed reducer
[2] [3] Cam surface
[4] [5] Cam surface
[6] [7] Cam surface
[8] Cam surface
[9] Gear Unit
图.6.2-10.主单元
检查
周期 工作 检查项目
每天
转动手轮确保齿轮平稳旋转。
每周
确保凸轮紧固螺栓不松动。
确保减速齿轮箱中的润滑剂不外漏。
加油润滑
零件号 加油点
油品
类型
加油量 周期 工作 润滑方法
[1]
蜗轮减速器
Synth
esoHT
-320
1.9L
每
5000
小时
通过润滑剂口注射润滑脂。第
一次应在运行
2000 小时后加
油，以后每运行
5000 小时后
加油。
[2]
[3]
[4]
[5]
[6]
[7]
[8]
凸轮表面 每周
在凸轮表面涂一层薄薄的润
滑脂
[9]
齿轮单元
润滑
脂
O.5cm
3
每季
在齿轮啮合部位涂润滑脂
D76MCC-80-020-BO 6.2-15
[1]蜗轮减速器
[
2
][3]
凸轮表面
[4][5]凸轮表面
[6][7]凸轮表面
[8]凸轮表面
[
9
]
齿轮单元
AVK2B
维修手册
6．2 常规检查

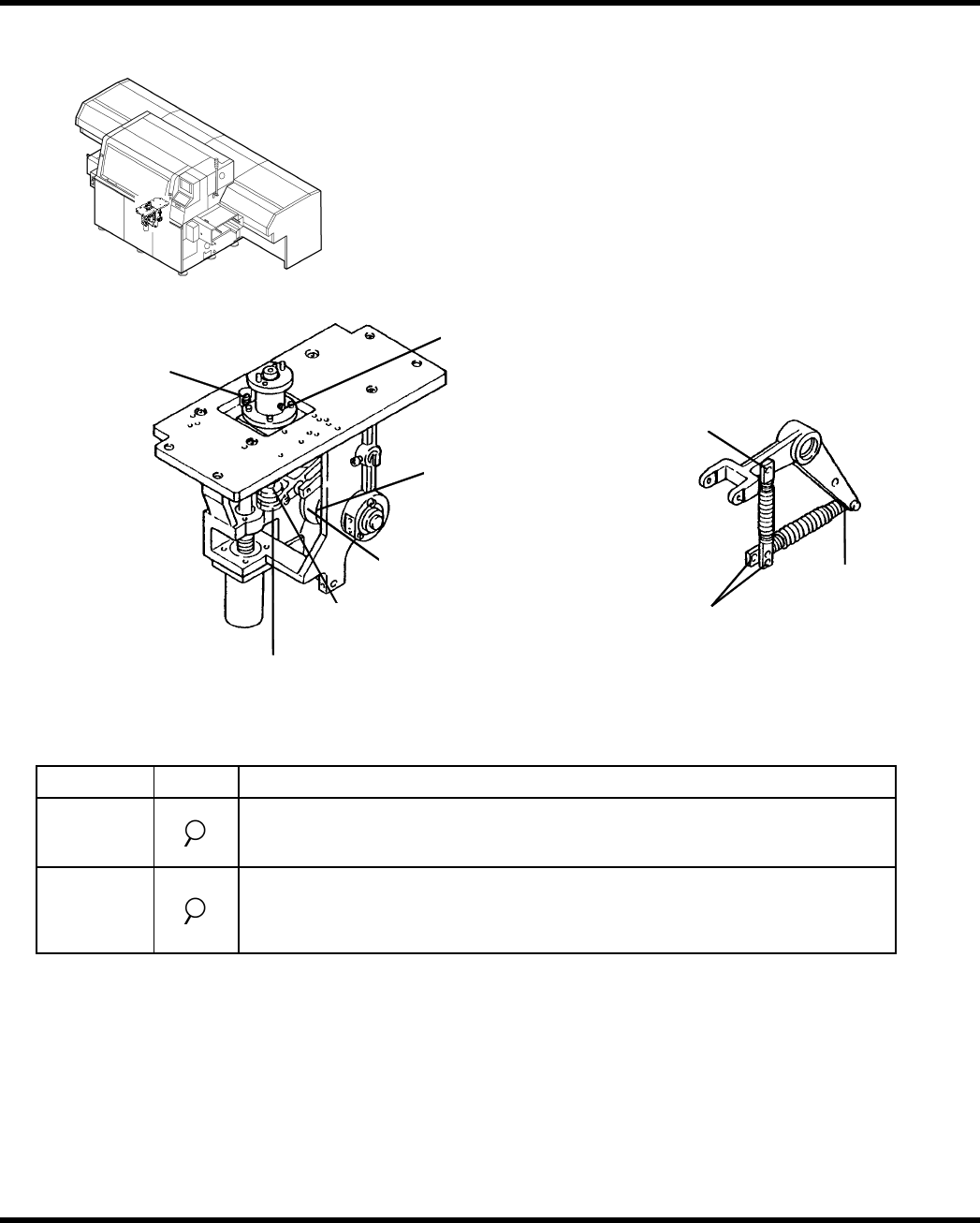

6.2.14 下砧座
(1) Rotation sliding
of the
[4] Sliding surface of the
follower and the
(2) Rotation
(3) Rotation
[5] Sliding surface
roller follower
[6] Sliding surface of
[7] Interlock unit
[9] Sliding surface of the cam
[8] Sliding surface of the
Detailed dia
g
ram of leve
r
图.6.2-11.下砧座
检查
周期 工作 检查项目
每天
确保控制杆单元动作平稳。
确保轴与销之间的旋转滑动单元动作平稳
确保销之间的旋转滑动单元动作平稳。
每周
确保平板凸轮的紧固螺栓不松动。
确保法兰和下砧座移动平稳。
确保凸轮从动件平稳旋转。
6.2-16 D76MCC-80-020-BO
[
6
]
法
兰
和下砧座的滑动
[7]齿轮和轴齿的啮合部位
控制杆详图
[1]销的旋转滑动单元
[
3
]
销的旋转滑动单元
[2]轴与销之间的
旋转滑动单元
[9]凸轮从动件和滚轮导杆的滑动面
[8]凸轮从动件和螺母的滑动面
[4]滚轮从动件和凸轮的滑动面
[5]滚轮从动件和凸轮的滑动面
AVK2B
维修手册
6.2 常规检查
加油润滑
零件号 加油点
油品
类型
加油量 周期 工作 润滑方法
[1]
销的旋转
滑动单元
[2]
轴与销之间的
旋转滑动单元
[3]
销之间的旋
转滑动单元
机油 1-2 滴
注射润滑脂
(
润滑脂加在总成上)
[4]
[5]
滚轮从动件和
凸轮的滑动面
O．5cm
3
清除灰尘后在凸轮表面涂润
滑脂
[6]
砧座的滑动面
[7]
齿轮与轴齿的
啮合部位
O．3cm
3
用润滑脂喷嘴注射润滑脂(清
除灰尘或污垢
)
[8]
凸轮从动件和
螺母的滑动面
[9]
凸轮从动件
和滚轮导杆
的滑动面
润滑脂
O．1cm
3
每月
清除灰尘或污垢后在滚轮表
面涂一层薄薄的润滑脂
D76MCC-80-020-BO 6.2-17
