AV K 2 B 维修手册 2.3 维修功能 2．3．3 功能 状态 维修开关装在机器的 正面。该开关能使安 全联锁开关不起作用 ，以便进行维修工作 。 运 转 模 式 手 动 自动／半自动 维修开关 ON — 正面 安全联锁开关 (前盖) 后面 安全联锁开关 (后盖) 不起作用 不起作用 起作用 起作用 显示信息 维修 维修电路出错 操纵盘操作 只能在正面 — 在维修时只允许 NC 轴作点 动运行。(不能进行 NC 移动运行 …
AVK2B
维修手册
2.3 维修功能
2.3.2 开关的位置
EBSW
ORSW
图 2.3-1 开关的位置
ORSW：维修开关
EBSW：启动开关
2.3-2 D76MCC-10-030-AO
AVK2B
维修手册
2.3 维修功能

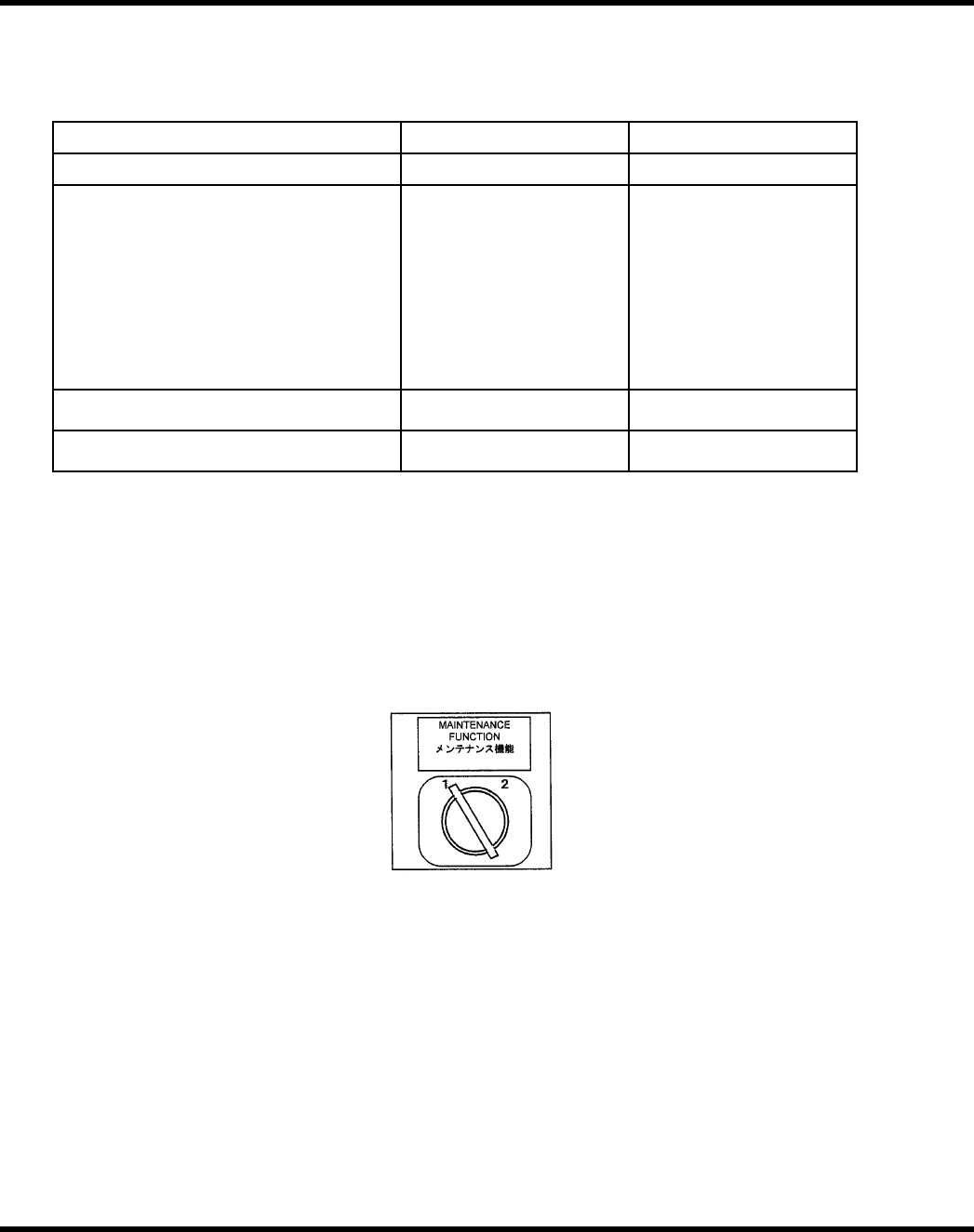

2．3．3 功能
状态
维修开关装在机器的正面。该开关能使安全联锁开关不起作用，以便进行维修工作。
运 转 模 式 手 动 自动／半自动
维修开关 ON —
正面
安全联锁开关
(前盖)
后面
安全联锁开关
(后盖)
不起作用
不起作用
起作用
起作用
显示信息 维修 维修电路出错
操纵盘操作 只能在正面 —
在维修时只允许 NC 轴作点动运行。(不能进行 NC 移动运行)。
如果检测到某一维修电路出错，机器将即刻停止运行。为了消除该项出错，可以采取以下
任一步骤：1)在“手动模式”下将维修开关置于 ON 位置，并按“RESET”开关；或 2)将维
修开关置于 OFF 位置，再将安全联锁开关置于 ON 位置，然后按“RESET”开关。
维修开关
开关
: TM3-8222EZ/S-N
标牌号
: (M30427-44-250)
OFF ON
图 2.3-2.维修开关
D76MCC-10-030-AO 2.3-3
AVK2B
维修手册
2.3 维修功能
启动开关：
开关
: RD-11/K10 (Klockner-Moeller)
标牌号
: (M30427-44-250)
启
动
图 2.3-3.启动开关
在维修过程中，为了从操纵盘对每个 NC 轴进行点动操作，出于安全的原因，应使用一只手
进行操作，另一只手按住启动开关。
启
动
图 2.3-4.维修中的操作
