AV K 2 B 维修手册 7.29 供料器和 传送夹左/右位置调节 = 备忘录 = 7.29-2 D76MCC-83- 1W0-AO
AVK2B
维修手册
7.29 供料器和传送夹左/右位置调节
7.29 供料器和传送夹左/右位置调节
章节管理编号：D76MCC-83-1W0-A0
Feeder carria
g
e side
Transfer chuck

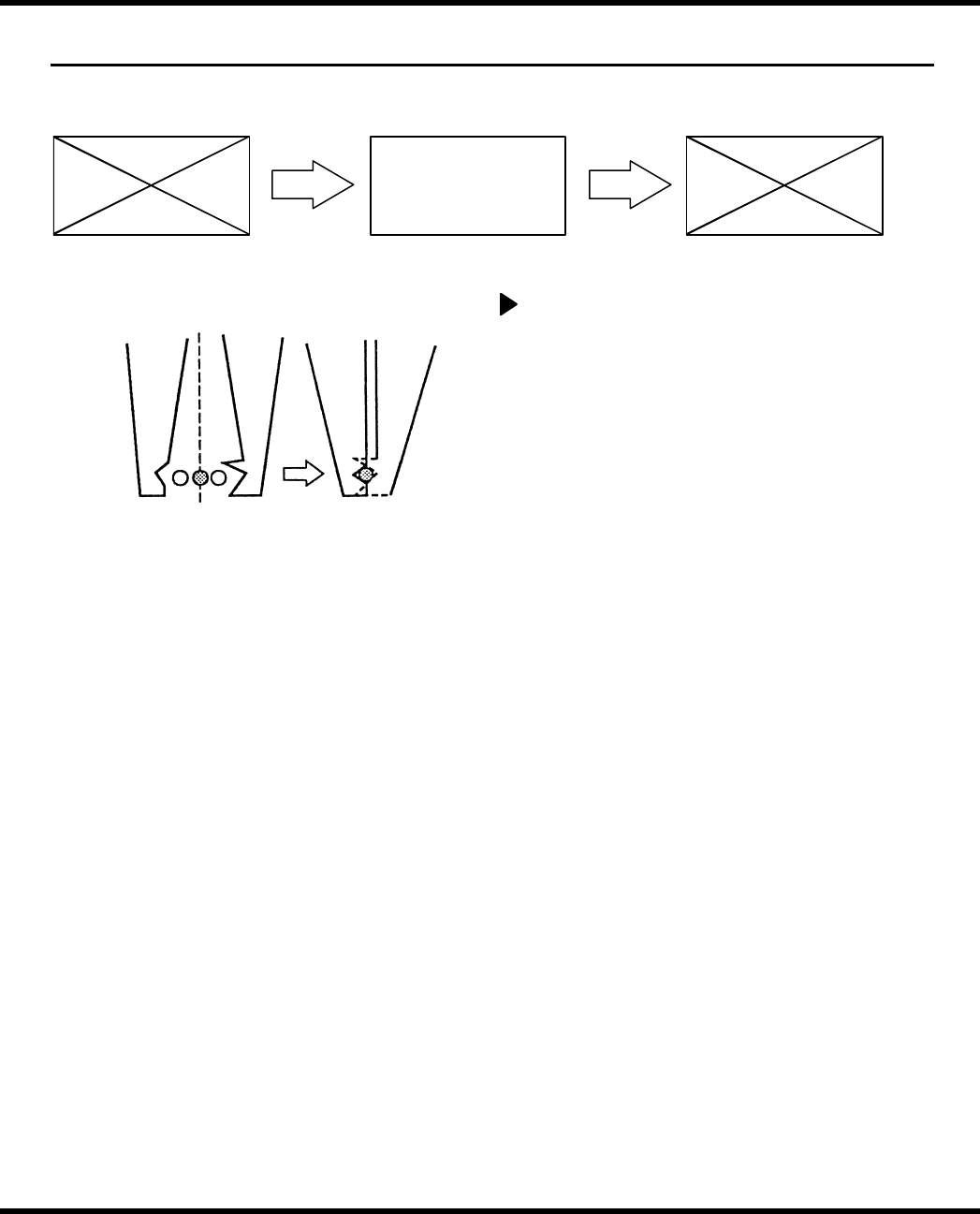

供料器和传送夹左右位置调节
（ZL,ZR）
1.接通电源[ON]并返回原点
2.检查设备补偿值（ZL,ZR）。
3.合上副操纵盘的“插件头伺服电机
OFF”开关[ON]。
4.关闭插件头开关中的“插件头制
动”开关[OFF]（释放）。
5.将循环定时器的手动旋钮旋转至
283º。
6.合上插件头开关中的“插件头制
动”开关[ON]（锁定）。
7.一边观测夹具中心和部件位置，一
边不断地切换副操纵盘的“传送
夹”开关，并检查设备补偿值
（ZL,ZR）是否适当。
8.如不合适，输入设备补偿值偏差数
值（ZL,ZR）。
9.再次检查设备补偿值（ZL,ZR）。
D76MCC-83-1W0-AO 7.29-1
7. 29 供料器和传
送夹左
/
右位置调
节
传送夹
供料器侧面
AVK2B
维修手册
7.29 供料器和传送夹左/右位置调节
= 备忘录 =
7.29-2 D76MCC-83-1W0-AO
AVK2B
维修手册
7.30 JW 装置喷嘴枢轴状况调节
7.30 JW 装置喷嘴枢轴状况调节
章节管理编号：D76MCC-83-AZ0-A0
无前凸
喷
嘴
Dial
C
D
循环定 时器
72
º
-96
º
执行机构传动轴
执行机构传动轴触
及凸轮从动件
螺
钉
E
传动轴
喷
嘴
杠杆
框架
5
.
5
mm
= 准备 =
1.千分表
喷嘴枢轴状况调节
1.接通电源[ON]并返回原点
2.合上副操纵盘的“插件头伺服电机OFF”开
关[OFF]。
3.断开插件头开关中的“插件头制动”开关
[OFF]（释放）。
4．将循环定时器的手动旋钮旋转至72-96º。
5.断开副操纵盘关闭“插件头伺服电机OFF”
开关[OFF]。
6.将磁架安装在XY工作台上。
7.将千分表安置于JW喷嘴设备表面（图示中C
点位置）
8.将千分表归零。
9.检查从 C 点到 D 点的平行度。
＝指标＝
平行度：0.02 mm 以内
10.如超出规定的范围，则应拧松螺钉E并进行
调节。
11.当确保平行度后，拧紧螺钉E。
＝注＝
当拧紧螺钉E时，检查执行机构传动轴
是否触及凸轮从动件。
12.拧紧螺钉 E 之后，检查传动轴未向前突
出。
＝指标＝
杠杆和框架之间的间隙：5.5 mm
D76MCC-83-AZ0-AO 7.30-1
7. 30
装置喷嘴枢轴状
况调节
