AVK2B
维修手册
6.2 常规检查
加油润滑
零件号 加油点
油品
类型
加油量 周期 工作 润滑方法
[1]
支柱和板的
滑动表面凸
轮从动件
[2]
和板的镀层
表面
润滑脂 0.02cm
3
涂润滑脂
[3]
支柱和导杆
的滑动表面
[4]
销滑动表面
(6 处)
用润滑器注射润滑脂
[5]
定位器旋转
单元
l-2 滴
在上部润滑口加 1-2 滴机油
[6]
轴滑动表面
机油
适量
每周
用沾有机油的布涂抹表面
9 光电传感器 - - 每天
确保润滑剂不与光电传感器
接触
6.2-4 D76MCC-80-020-BO
AVK2B
维修手册
6.2 常规检查
6．2．6 上料器／下料器
ς
光电传感器
(1)
皮带滚轮
ς
皮带
(
2
)
连
接支承
(
3
)
轴
表面
(
4
)
轴
承滑
动单
元
(
5
)
连
接支承
(
6
)
连
接支承
(
7
)
气
缸
支承
(
1
)
皮
带滚轮
ς
光
电传
感器
ς
皮带
(
1
)
皮
带滚轮
(
5
)
连
接支承

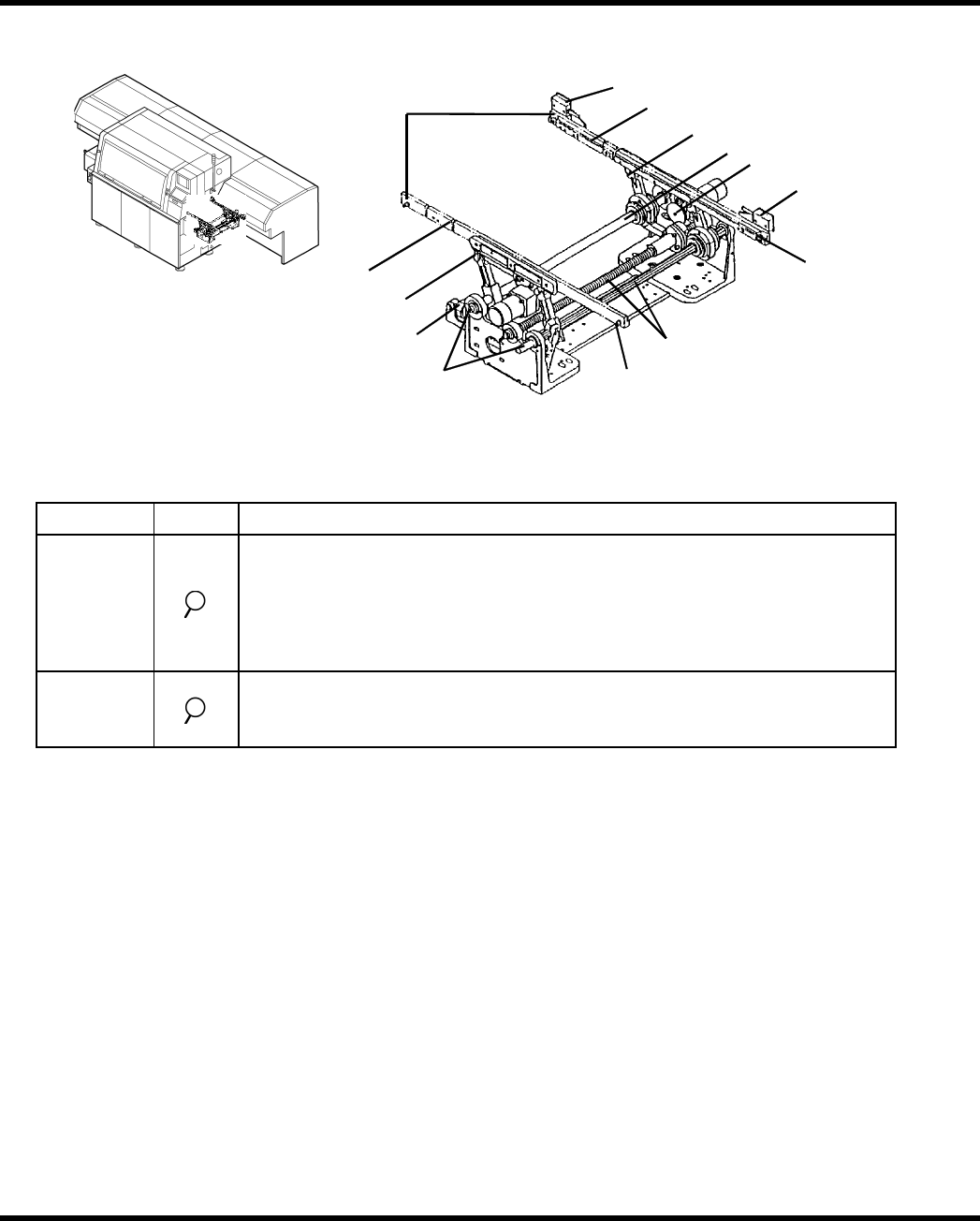

图 5.2-3.上料器/下料器
检查
周期 工作 检查项目
每天
确保皮带不磨损或损坏。
确保润滑剂或灰尘不粘附在皮带上。
确保皮带张紧力调整确当。
确保轨道宽度比印刷线路板宽 O．5-lmm。
确保轨道能上、下正常移动。
确保印刷线路板传送平稳。
每周
确保所有皮带滚轮都旋转。
确保皮带不打滑。
D76MCC-80-020-BO 6.2-5
AVK2B
维修手册
6．2 常规检查
加油润滑
零件号 加油点
油品
类型
加油量 周期 工作 润滑方法
[1] 皮带滚轮
在每个滚轮的轴孔中加 1-2 滴
机油
[2] 连接支承 加 1-2 滴机油
[3] 轴表面
1-2 滴
涂一层薄薄的润滑脂
[4] 轴承滑动元 适量 加 1-2 滴机油
[5] 连接支承 在每个支承上加 1-2 滴机油
[6] 连接支承
[7] 气缸支承
机油
l-2 滴
每季
加 1-2 滴机油
9 皮带 - -
确保皮带表面或与皮带接触
的部位没有润滑剂
9 光电传感器 - -
每天
确保润滑剂不与光电传感器
接触
6.2-6 D76MCC-80-020-BO
