AV K 2 B 维修手册 6.2 常规检查 6．2．16 编带切刀 [3] 滚轮 从 动 件 [7] 滚轮 从 动 件 滑 动 面 [5] 凸 轮 从 动 件 [7] 滚轮 从 动 件滑 动 面 [4] 衬 套支承 销 [6] 导 板和滑 动 的滑 动动 面 [1] 衬 套支承 销 [2] 衬 套支承 销 图.6.2-13.编带 切刀 检查 周期 工作 检查项目 每天 确保滑块平稳移动。 确保滚轮从动件移动 平稳。 每周 …
AVK2B
维修手册
6.2 常规检查
6．2．15 上砧座
[1] LM guide
[2] Ball screw
(3) Lever support
(4) Roller
Suction pipe
Essential part for inspection
Detailed diagram of lever

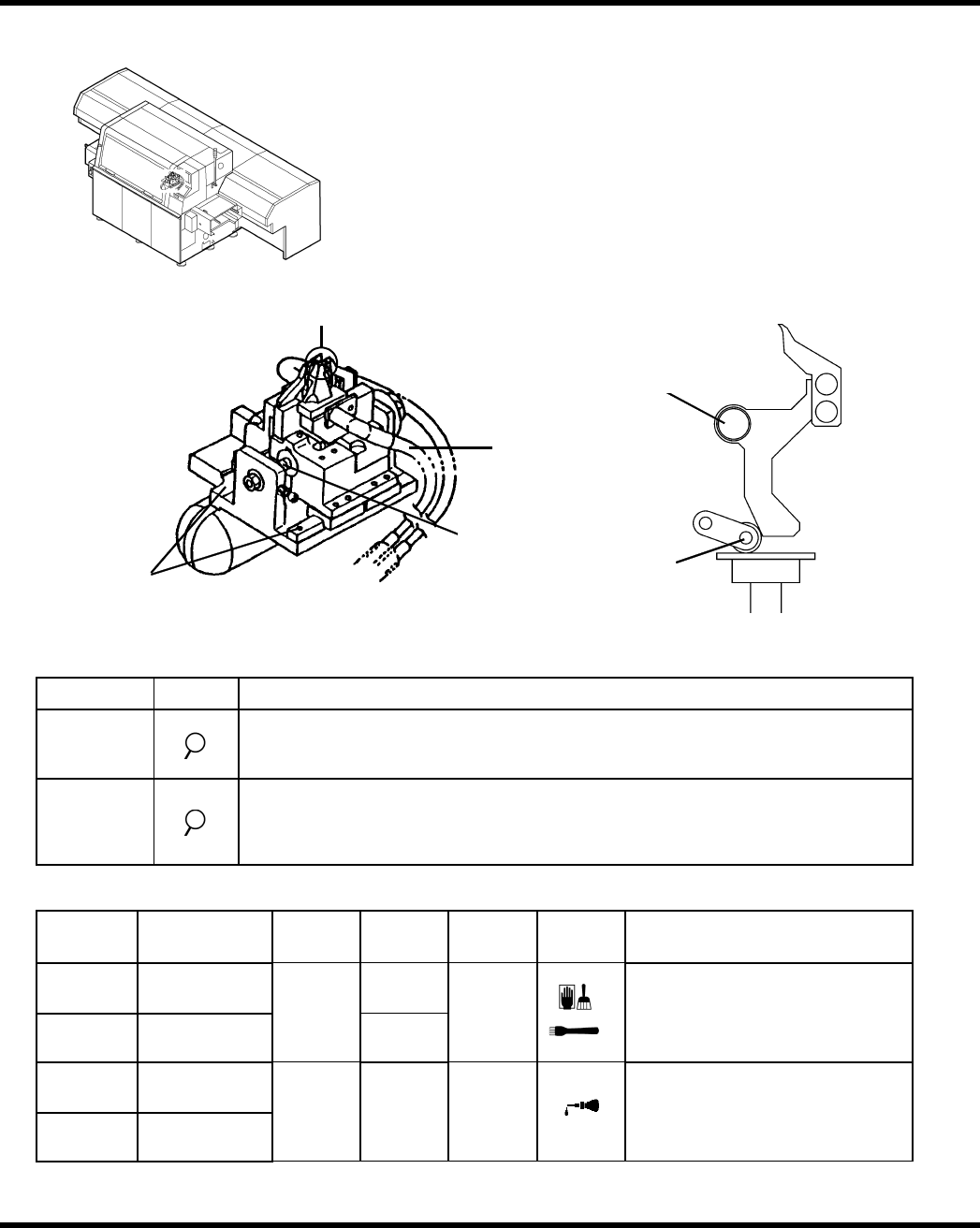

图.6.2-12.上砧座
检查
周期 工作 检查项目
每天
确保切刀和折弯器刀片的刃口不磨损或损坏。
确保切刀和折弯器移动平稳，无附加噪声。
确保折弯器座的刀刃不磨损或损坏。
每周
确保滚珠螺杆无污垢或灰尘，运行平稳。
确保 LM 导杆无污垢或灰尘，移动平稳。
确保灰尘不进入废料吸入口。
加油润滑
零件号 加油点
油品
类型
加油量 周期 工作 润滑方法
[1]
LM 导杆
(2 处)
O.04cm
3
[2] 滚珠螺杆
润滑脂
O.5cm
3
每月
清除污垢或灰尘后在滑动面
上涂一层薄薄的润滑脂
[3] 控制杆支承
[4] 滚轮(2 处)
机油 1-2 滴 隔周
在支承部位加 1-2 滴机油
6.2-18 D76MCC-80-020-BO
控制杆详图
（3）控制杆支承
（4）滚轮
[2]滚珠螺杆
吸入管
主要检查部位
[1]LM 导杆
AVK2B
维修手册
6.2 常规检查
6．2．16 编带切刀
[3]
滚轮从动件
[7]
滚轮从动件
滑动面
[5]
凸轮从动件
[7]
滚轮从动件滑动面
[4]
衬
套支承
销
[6]
导板和滑动的滑动动面
[1]
衬套支承销
[2]
衬套支承销

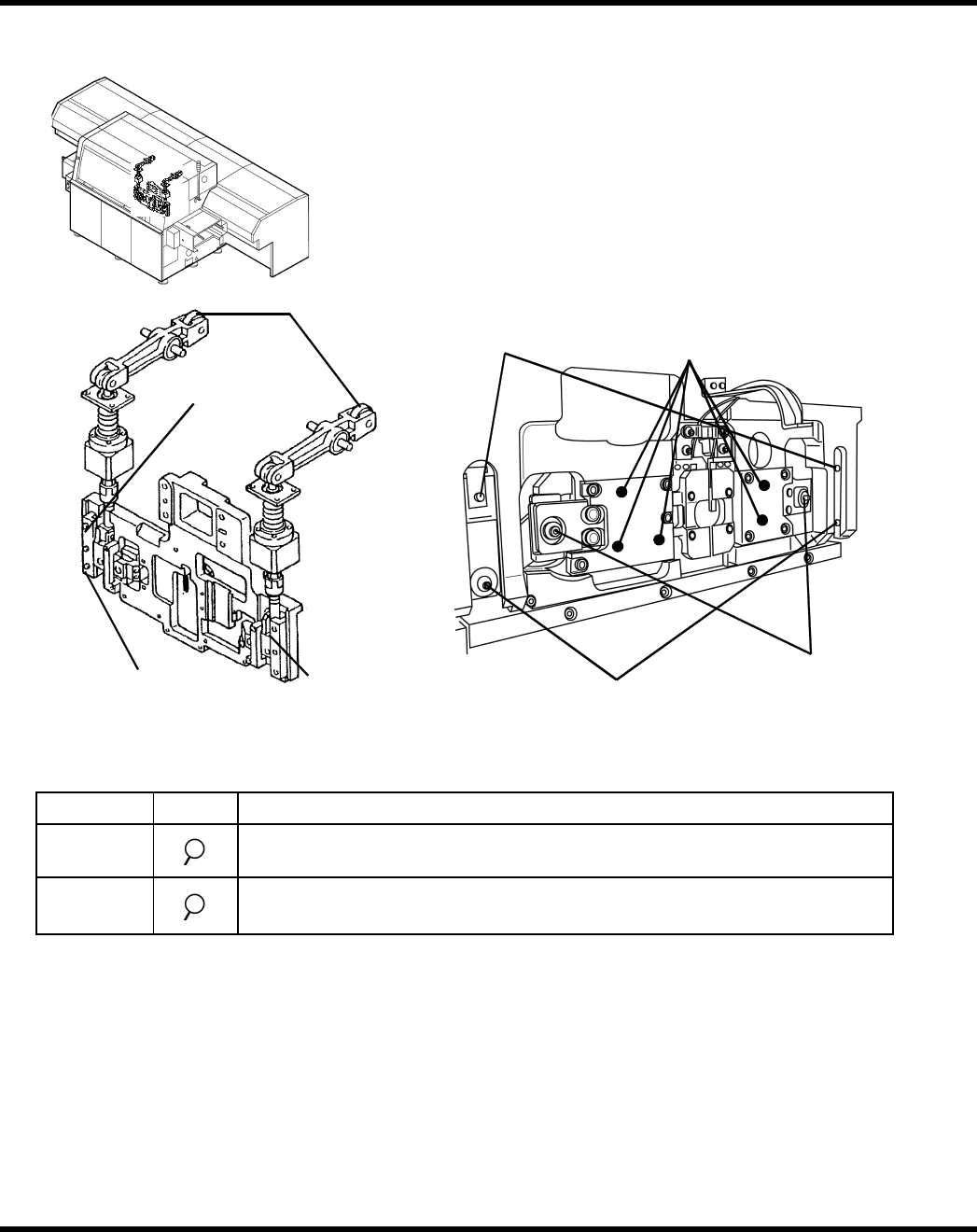

图.6.2-13.编带切刀
检查
周期 工作 检查项目
每天
确保滑块平稳移动。
确保滚轮从动件移动平稳。
每周
确保各支承销活动平滑。
D76MCC-80-020-BO 6.2-19
AVK2B
维修手册
6.2 常规检查
加油润滑
零件号 加油点
油品
类型
加油量 周期 工作 润滑方法
[1]
[2]
衬套支承销
每次
O.3cm
3
用润滑脂喷嘴注射润滑
脂
[3]
滚轮从动件
每次
O.5cm
3
在滚轮表面涂润滑脂
[4]
衬套支承销
每次
O.3cm
3
用润滑脂喷嘴注射润滑
脂
[5]
凸轮从动件
润滑脂
适量
在滑动表面涂一层薄薄
的润滑脂
[6]
导板和滑块
的滑动面
(左／右)
润滑脂 1-2 滴
通过润滑口加 l-2 滴机油
[7]
滚轮从动件
的滑动面
(左／右)
润滑脂
每次
O.3cm
3
隔周
在滑动表面涂一层薄薄
的润滑脂
6.2-20 D76MCC-80-020-BO
