AV K 2 B 维修手册 6.2 常规检查 6．2．8 插入单元 [5] Guide [13] Insertion guide [12] Pusher [1] Pusher [6] Guide base [3] Movable blade [11] Pin, bracket and bending die [7] Roller and slide cam [8] Pin and block lever [10] Pin, lever …
AVK2B
维修手册
6.2 常规检查
加油润滑
零件号 加油点
油品
类型
加油量 周期 工作 润滑方法
[1]
凸轮从动件
滑动表面
(6 处)
隔周
[2]
[3]
轴和衬套的
滑动单元
(2 处)
每月
[4] 销(4 处)
[5] 弹簧(2)
每季
[6]
滑动滑
动单元
清除污垢或灰尘后涂一层薄
薄的润滑脂
[7] 阶梯形螺钉
每月
[8] 弹簧
[9] 销(2 处)
[10] 弹簧
[11] 销(2 处)
每季
涂一层薄薄的润滑脂
[12]
轴和衬套的
滑动单元
(2 处)
每月 通过润滑剂口涂润滑脂
[13] 滑动器
润滑
脂
O.5cm
3
每月隔周
加润滑油时，循环定时器设为
262 º
6.2-8 D76MCC-80-020-BO
AVK2B
维修手册
6.2 常规检查

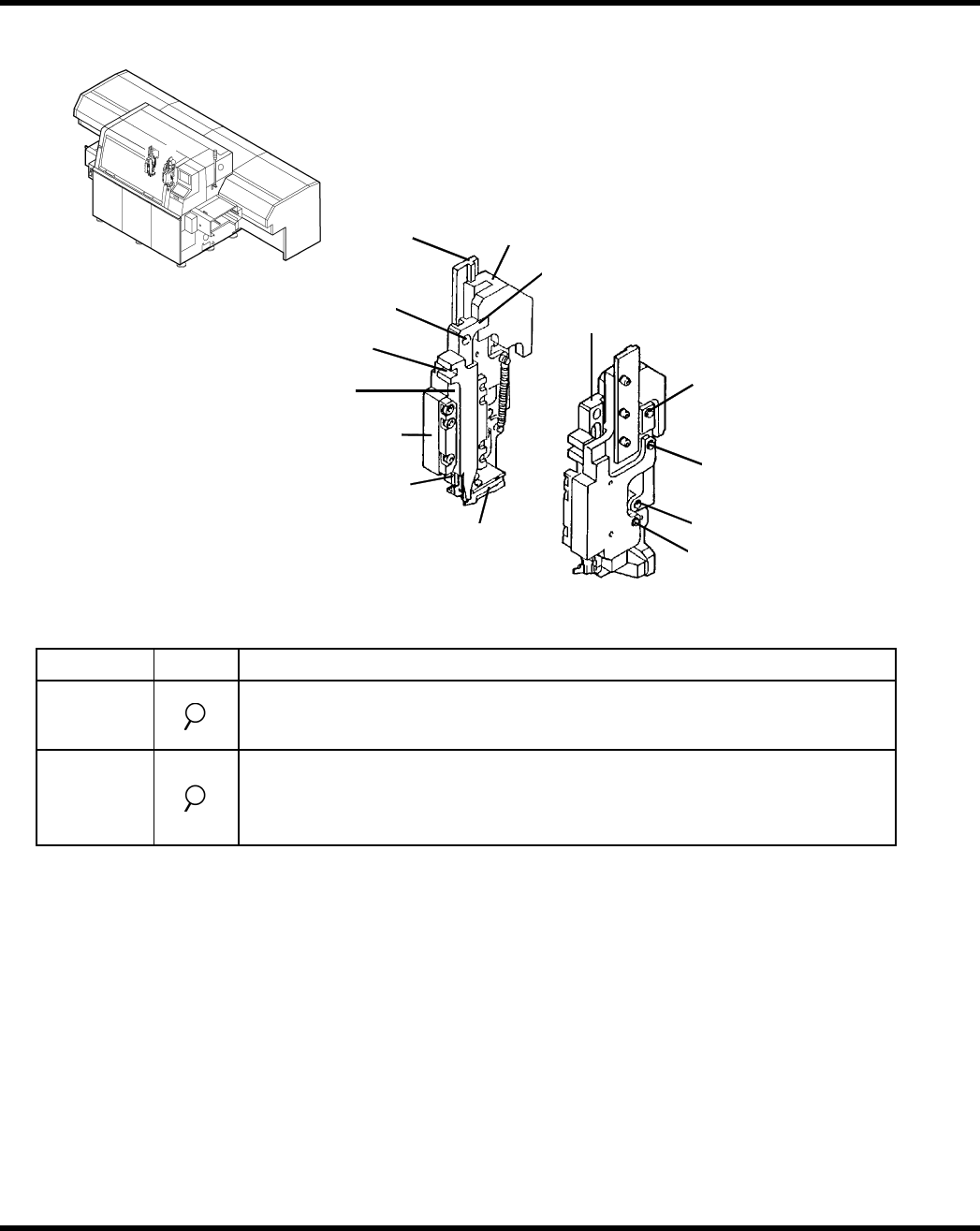

6．2．8 插入单元
[5] Guide
[13] Insertion guide
[12] Pusher
[1] Pusher
[6] Guide base
[3] Movable blade
[11] Pin, bracket and bending die
[7] Roller and slide cam
[8] Pin and block lever
[10] Pin, lever and guide base
[2] Insertion guide
[4] Slide cam
[14] The fitting surface of the insertion guide
and the slide cam
[9] Pin, lever and guide base
图.6.2-11.插入单元
检查
周期 工作 检查项目
每天
确保切刀刀片或插入导杆不磨损或损坏。
确保切刀内部不粘附杂质或灰尘。
确保折弯模的顶部不磨损。
每周
确保滑动单元平稳移动。
确保推杆动作平稳。
确保各控制杆单元动作平稳。
D76MCC-80-020-BO 6.2-9
[4]滑动凸轮
[14]插入导杆和滑动凸轮的配合面
[2]插入导杆
[7]滚轮和滑动凸轮
[10]
销，控制杆和导杆座
[8]销和控制杆
[9]销，控制杆和导杆座
[11]销，托架和折弯模
[3]可动刀片
[
6
]
导杆座
[
1
]
推杆
[12]推杆
[13]插入导杆
[5]导板
AVK2B
维修手册
6.2 常规检查
加油润滑
零件号 加油点
油品
类型
加油量 周期 工作 润滑方法
[1]
推杆
[2] 插入导杆
0.05cm
3
[3] 可动刀片 0.01cm
3
在上、下滑动表面涂一层薄薄
的润滑脂
[4] 滑动凸轮 0.05 cm
3
[5] 导板
[6] 导杆座
[7]
滚轮和
滑动凸轮
[8]
定位销
和控制杆
[9]
[10]
定位销、
控制杆
和导杆座
0.02 cm
3
[11]
定位销、托
架和折弯模
0.01 cm
3
在滑动表面涂一层薄薄的润
滑脂
[12] 推杆
[13] 插入导杆
0.02 cm
3
朝坡度方向在滑动表面上涂
润滑脂
[14]
插入导杆与
滑动凸轮的
配合面
润滑脂
0.01 cm
3
每周
在配合面涂润滑脂
6.2-10 D76MCC-80-020-BO
