AV K 2 B 维修手册 7.25 26/52mm 转换检测传感器调 节 17. 在按第13 步或第16步调整传感器 托架位置时，根据以 上叙述的第 2 至 第 7 步检查 指示灯明 暗状况。 7.25-2 D76MCC-83- 2Y0-BO
AVK2B
维修手册
7.25 26/52mm 转换检测传感器调节
7.25 26/52mm 转换检测传感器调节
章节管理编号：D76MCC-83-2Y0-A0
传感器
26/52mm 转换检测传感器调节
1.接通电源[ON]并返回原点
2.合上副操纵盘的“滑动横动”开关[ON]。
3.合上副操纵盘上的“插件头伺服电机
OFF”开关[ON]。
4.断开邻近循环定时器的开关“插件头制
动”开关 [OFF]。
5.当循环定时器处于215—250º的范围内
时，检查传送跨距转换检测传感器指示
灯（红）是否亮起。
6.合上副操纵盘的“改变传送跨距”开关
[ON]。
7.当循环定时器处于215—250º的范围内，
检查传送跨距转换检测传感器指示灯
（红）是否熄灭。
8.如未熄灭，则应断开“改变传送跨距”
开关[OFF]，并将循环定时器手动旋钮旋
转到230º度。
9.调节传感器托架位置，直到传感器的光
轴对准托板的中央。
10.根据以上叙述的第五至第七步，检查指
示灯。
11.返回原点。
12.检查传送跨距转换检测传感器的指示
灯是否亮起。
13.如没有，调节传感器托架位置。
14.合上“改变传送跨距”开关[ON]。
15.检查传送跨距转换检测传感器的指示
灯是否熄灭。
16.如没有，调节传感器托架位置。
D76MCC-83-2Y0-BO 7.25-1
7. 25 26/52mm转换
检测传感器调节
AVK2B
维修手册
7.25 26/52mm 转换检测传感器调节
17.
在按第13步或第16步调整传感器托架位置时，根据以上叙述的第 2 至第 7 步检查指示灯明
暗状况。
7.25-2 D76MCC-83-2Y0-BO
AVK2B
维修手册

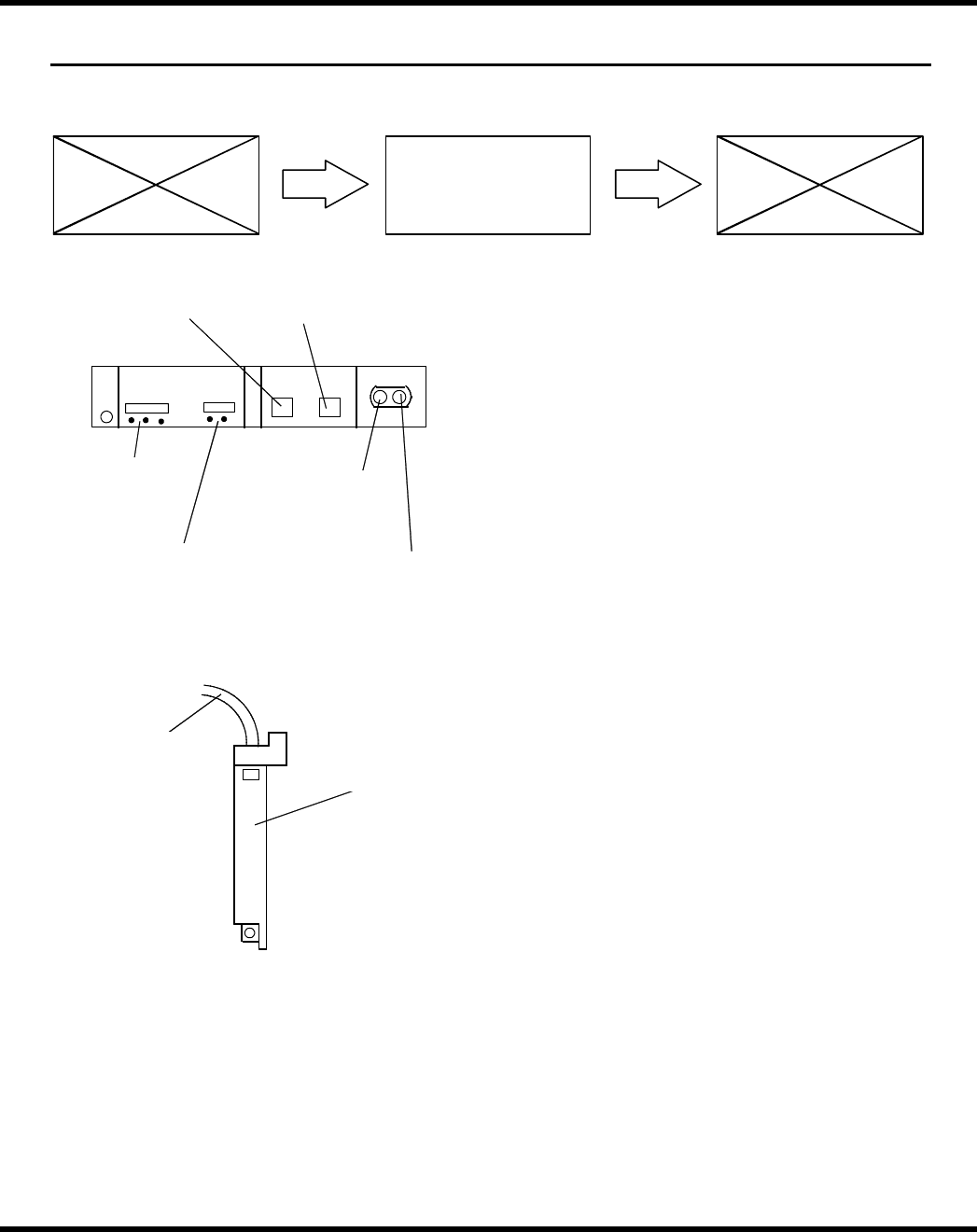

7.26 部件检测传感器调节
7.26 部件检测传感器调节
章节管理编号：D76MCC-83-2X0-A0
S
U
X
X
Timer action
switchover
switch
R
U
N
S
I
F
S
E
T
N
O
N
O
P
D
O
N
F
X
-
7
7
O
F
F
S
T
B
O
U
T
Mode
switchover
switch
Sensitivity set
button ON button
OFF button
Operation lamp
(Red)
Stability lamp
(Green)
Fiber sensor
Bracket
υ 部件检测传感器调节
1.将转换开关模式设定为“SET”。
2.在设备停止运行的情况下（不中断部件
检测），按<OFF>键（敏感度设置按钮）。
3.在设备运行的情况下（中断部件检测），
按<ON>键（敏感度设置按钮）。
4.将模式转换开关转换到‘SIF’档。
5.在设备停止运行的情况下（不中断部件
检测），按<OFF>键（敏感度设置按钮）。
6.将模式转换开关转换到‘RUN’档。
= 注 =
这将使敏感度设置按钮无效，所以即
使你不小心按下此按钮，设置的敏感
度仍不会改变。
7.将定时器作用转换开关设置到‘OPD’
档。
= 注 =
确认固定定时器大约运行40ms。
= 注 =
为了牢固地使光纤传感器定位好，可
将光传感器顶端和托架顶端对齐，并
将其安装在一起，因此两侧都成为上
表面。同时，确认传感器光发射装置
和接受装置位于中央位置（和安装部
件相比）。
D76MCC-83-2X0-AO 7.26-1
7. 26
部件检测
传感器调节
灵敏度设置按钮
[ON]
OFF 按钮
托架
光纤传感器
定时器运行转换开关
操作指示灯
（红）
操作指示灯
（绿）
模式转换开关
