AV K 2 B 维修手册 6.2 常规检查 6．2．17 传送夹 . [1] L M guide [4] LM guide [5] S kinnin g [3] L M guide for [ 2 ] L M gu i de f or uni t [ 7 ] L e v er [8] Sliding surface of [8] Sliding surface of [6] L ever 图.6.2-14 传送 夹 检查 周期 工作 …
AVK2B
维修手册
6.2 常规检查
加油润滑
零件号 加油点
油品
类型
加油量 周期 工作 润滑方法
[1]
[2]
衬套支承销
每次
O.3cm
3
用润滑脂喷嘴注射润滑
脂
[3]
滚轮从动件
每次
O.5cm
3
在滚轮表面涂润滑脂
[4]
衬套支承销
每次
O.3cm
3
用润滑脂喷嘴注射润滑
脂
[5]
凸轮从动件
润滑脂
适量
在滑动表面涂一层薄薄
的润滑脂
[6]
导板和滑块
的滑动面
(左／右)
润滑脂 1-2 滴
通过润滑口加 l-2 滴机油
[7]
滚轮从动件
的滑动面
(左／右)
润滑脂
每次
O.3cm
3
隔周
在滑动表面涂一层薄薄
的润滑脂
6.2-20 D76MCC-80-020-BO
AVK2B
维修手册
6.2 常规检查
6．2．17 传送夹
.
[1] LM guide
[4] LM guide
[5]
S
kinnin
g
[3] LM guide for
[
2
]
LM
gu
i
de
f
or
unit
[
7
]
L
e
v
er
[8] Sliding surface of
[8] Sliding surface of
[6] Lever

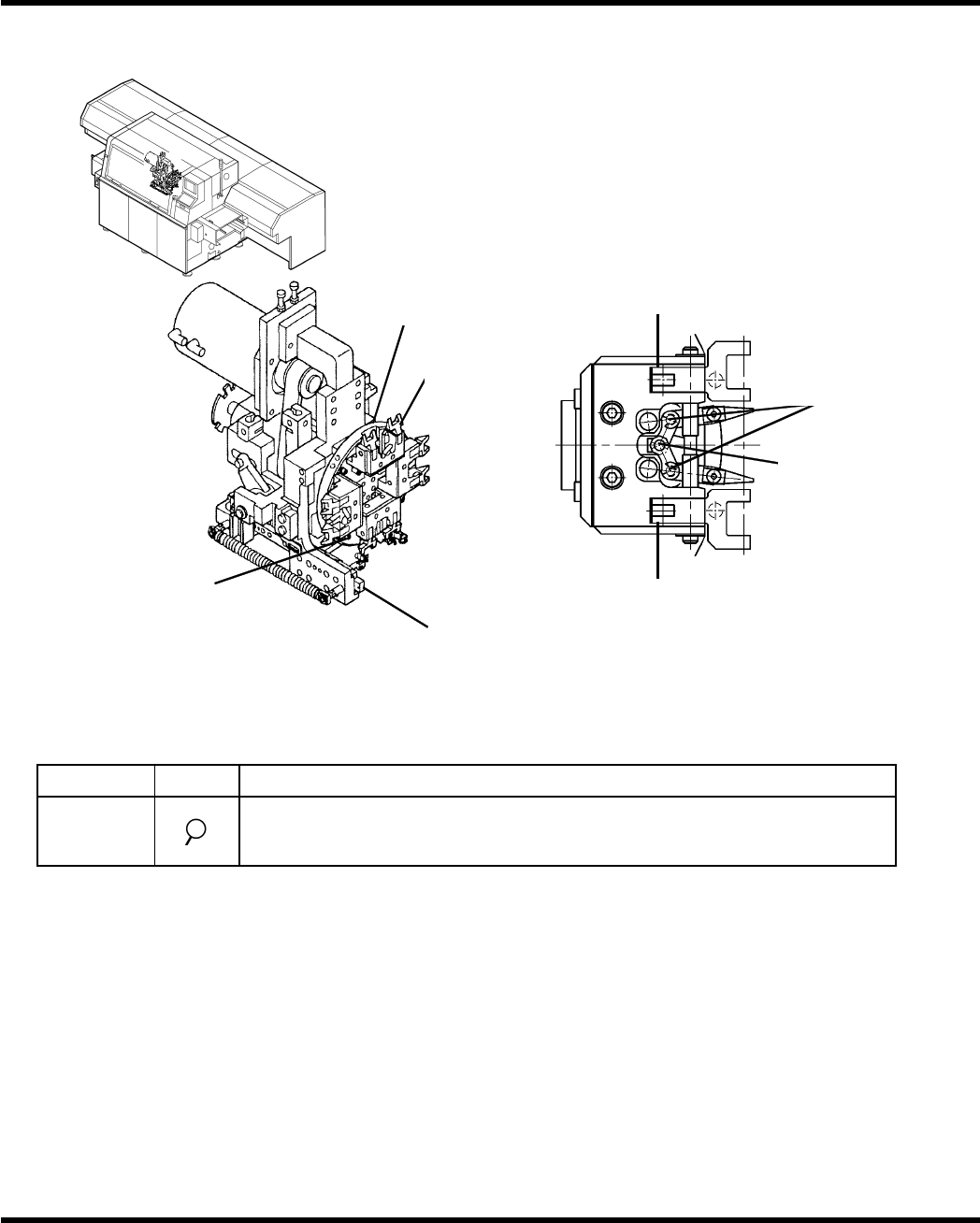

图.6.2-14 传送夹
检查
周期 工作 检查项目
每天
确保 LM 导杆上不粘附灰尘或污垢。
确保凹槽凸轮的镀层表面光滑。(确保结合处无噪声)。
确保凸轮从动件转动平稳。
D76MCC-80-020-BO 6.2-21
[7]控制杆支承
[6]控制杆支承
[8]销和夹头的滑动面
[8]销和夹头的滑动面
[2]插入单元传送用 LM 导杆
[5]传送夹换向 LM 导杆
[3]传送夹上/下滑
动
LM 导杆
[4]传送夹前后滑动 LM 导杆
[1]90°旋转夹
LM导杆
AVK2B
维修手册
6.2 常规检查
加油润滑
零件号 加油点
油品
类型
加油量 周期 工作 润滑方法
[1]
90º旋转央LM 导
杆(4 处)
[2]
插入单元传送
LM 导杆
[3]
传送夹上／下
滑动 LM 导杆
[4]
传送夹前／后
滑动 LM 导杆
O.09cm
3
在滑动表面涂润滑脂
[5]
凹槽凸轮的镀
层表面
用润滑脂喷嘴注射润滑脂
(
清除灰尘)
[6]
控制杆支承
在滑动表面涂润滑脂
[7]
控制杆支撑
（2 处）
在滑动表面涂润滑脂 (2 处)
[8]
定位销和夹头
的滑动面(4 处)
润滑脂
O.5cm
3
每月
在滑动表面涂润滑脂（4 处）
