AV K 2 B 维修手册 7.35 无滚筒检 测传感器放 大器调整 = 备忘录 = 7.35-2 D76MCC-83- 2Z0-AO
AVK2B
维修手册
7.35 无滚筒检测传感器放大器调整
7.35 无滚筒检测传感器放大器调整
章节管理编号：D76MCC-83-2Z0-A0
STB
OUT
HOKUYO
PK7-CR
6
MODE
档
块
5
4
3
2
1
SET
RUNR
UN
L-ON
TIMER
如光轴 没 对齐， 则 可按上图 箭 头 方向移动
挡块， 进 行 调节
无滚筒检测传感器放大器调节
1.按住<MODE>键一秒钟。
2.4号 STB 闪烁。
3.用手遮挡光纤（安装部件）受光侧，检
查当其受光和被屏蔽时，是否有足够的
光量差异。
4.如果光学部件被屏蔽时，检测到受光侧
的接收光量没有多少变化，则应前后移
动光学部件发射装置侧档铁，寻找光量
足够的位置、进行调整。
5.当检测到充足的光差时，固定档铁。
6.在发光状态下，按下设置<SET>键。
7.即使在被屏蔽状态下，按下设置<SET>键
（光学部件发光一侧被手挡住）。
8.按下模式<MODE>键，检查‘L-ON'是否闪
烁。
9.按下模式<MODE>键，检查1号STB是否闪
烁。
= 注 =
当按下设置<SET>键，“TIMER”灯
闪烁。但是，在此调节中不使用
“TIMER”。
10.按下模式<MODE>键超过一秒钟，使开关
切换至‘RUN’模式。
11.当发光和被屏蔽时，检查放大器一侧是
否能获得充足的光差。
例如：当发光时
→STB5
当被屏蔽时
→STB2
D76MCC-83-2Z0-AO 7.35-1
7. 35
无滚筒检测传
感器放大器调整
AVK2B
维修手册
7.35 无滚筒检测传感器放大器调整
= 备忘录 =
7.35-2 D76MCC-83-2Z0-AO
AVK2B
维修手册
7.36 印刷电路板摄像机补偿值调节
7.36 印刷电路板摄像机补偿值调节
章节管理编号：D76MCC-83-E90-A0

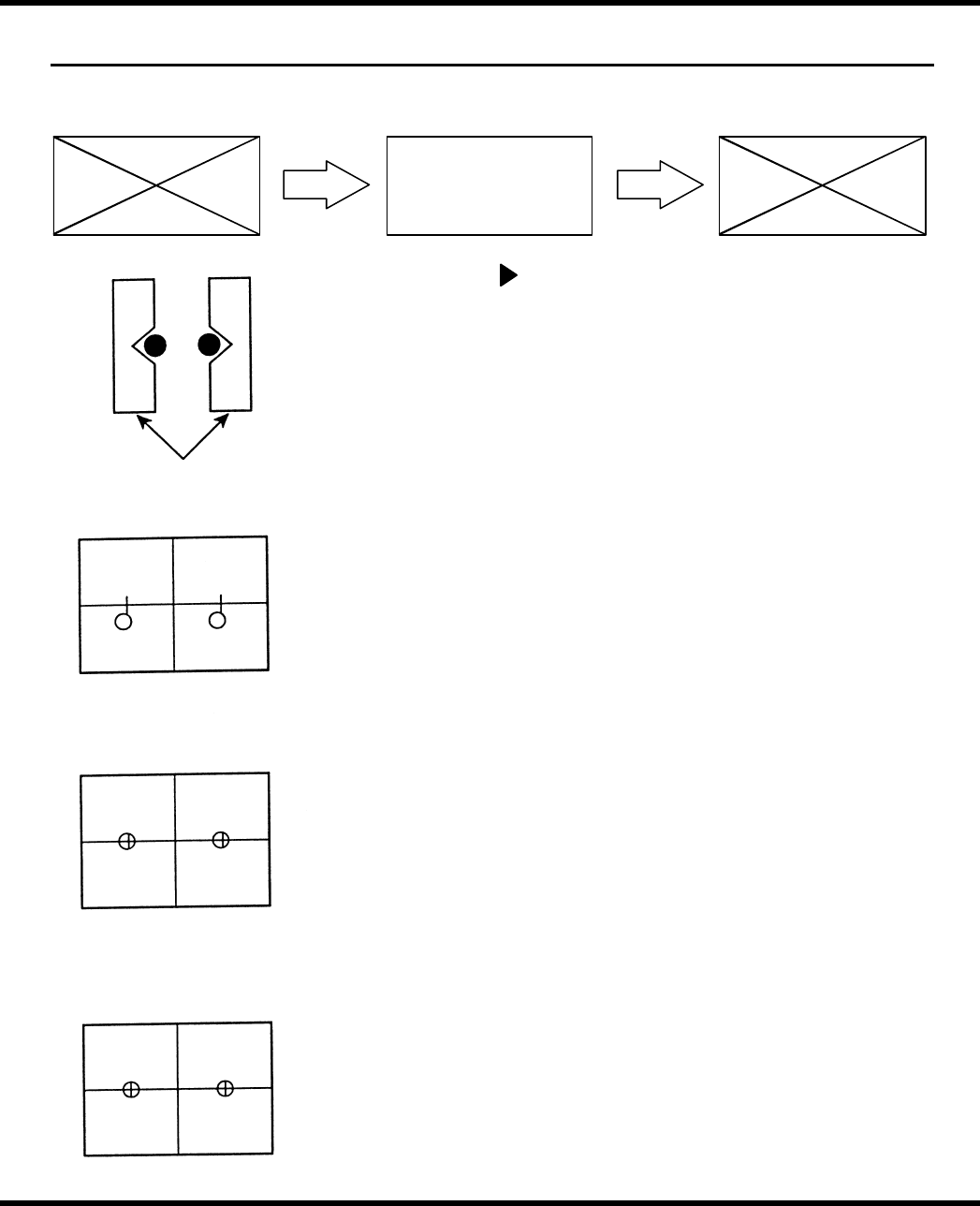

插入导轨
X'
(
插入位置 X
)
Y
'
(
插入
位置
Y
)
相机中心未对
准孔的位置。
记录坐标位置
X"
插入位置
X)
Y"(
插入位置
Y)
如中心不在正确位
置，则应再次更改
数据
印刷线路板摄像机补偿值调节
1.将印刷线路板设置于XY工作台。
2.设置初始值。
= 注 =
自矫正模式：全部[OFF]
设备补偿值：XY=0
旋转补偿值：0º 方向 XY = 0
3.合上主操纵盘“SEMI”开关，并将工作
台的位置调节为任何NC数据（0º方向）。
4.从主操纵盘选择“F2”（示教）和“F3”
（插件头示教）按钮。
5.将插入导轨凹槽对齐准备插入孔的位
置，并合上主操纵盘的“ENTER”键 [ON]。
记录XY坐标。
6.合上主操纵盘的“RESET”开关，并返回
原点。
7.如第五步所示，再次移动工作台到相同
的位置。
8.合上主操纵盘上的“F2”开关（示教），
并检查插入孔是否位于摄像机下方。
9.使用主操纵盘上的按钮，将设备的摄像
机中央对准插入孔。
= 注 =
切勿按主操纵盘的“ENTER”键
10.计算补偿值并登记初始值。
X=(X”)-(X’)
Y=(Y”)-(Y’)
11.登记后，合上主操纵盘上的“F2”开关
（示教），并检查插入孔是否位于摄像
机下方。
12.检查摄像机中心是否对准插入孔中心。
D76MCC-83-E90-AO 7.36-1
7. 36 印刷电路板
相机补偿调节
