AVK2B
维修手册
3.2 连接电源
警
告
保持接地电缆比其他电缆更长
不适当的电缆可能导致电
击
警
告
保持接地电缆比其他电缆更长
不适当的电缆可能导致电
击
D76MCC-11-020-BO 3.2-5
200V
210V
220V 230V
240V
380V
400V
415V 480V
200V
210V
220V 230V
240V
380V
400V
415V 480V
200V
210V
220V 230V
240V
380V
400V
415V 480V
AVK2B
维修手册
3.2 连接电源
3.2.3 检查电压
使用电压表对内部变压器的输入和输出接线端之间的电压进行测量确保电压额定。
υ 电压检测步骤
按照下列步骤检测电压
1．确保从配电盘输出的电压和机器内部变压器的输入接线端的电压相匹配。
如果不匹配，应重新将此三根电缆连接到相应的接线端。
2．断开机器内部电源装置（100V 和 200V）的断路器，接通配电盘开关和主开关。
3．使用检测器对输入接线端 u 和 v 之间的电压进行测量确保电压额定。
4．测量变压器的输出接线端，在 u 和 v、v 和 w、以及 w 和 u 之间的电压应为 200V AC, 而 0 到
100V 之间电压应为 100V AC。
警
告
务必确保只有合格的技术人员才能进
行电压的测量
不适当的设备操作可能导
致电击
U
U U U U U U U U U
µ
υ
ω
N
V
V V V V V V V V V
W
W W W W W W W W W
SEC2
输入接线端
（从
200/210/220/23
0/240/380/400/
415/480
中选
择）
输出接线端
µ
，υ
，ω
：
3
φ
200V
0,100V
：
1
φ
100V
连接在
U
、
V
、
W
之间的电缆以
及
U
、
V
、
W
（有电压标记
3.2-6 D76MCC-11-020-BO
0
0
100V
AVK2B
维修手册
3.2 连接电源
υ 将机器接地
= 参考 =
Panasonic 机器配有安全接地构件。接地对于防止触电、火灾和设备的误动作很重要。

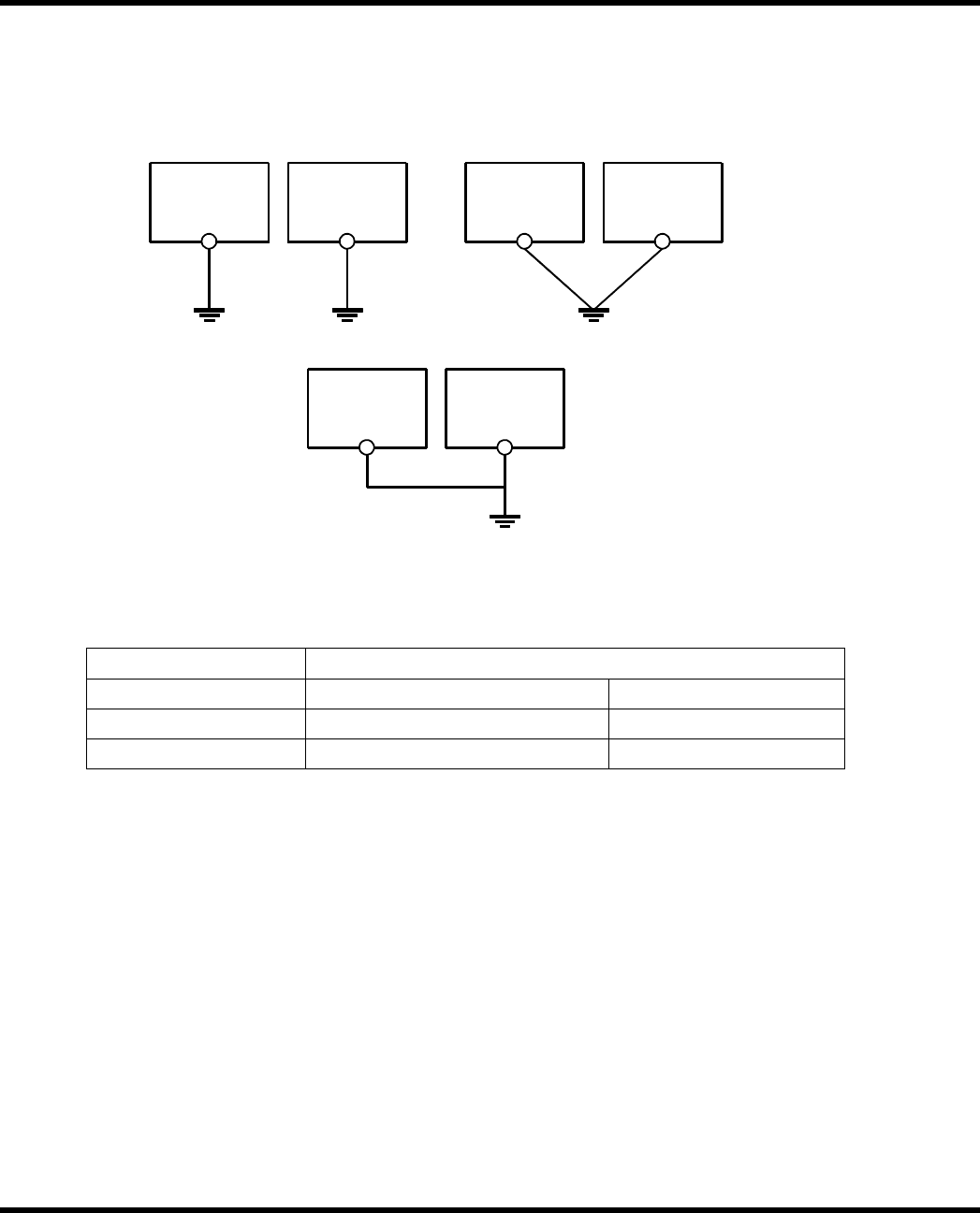

1．接地方法
三级接
地
装置
Panasonic
A
共用接
地
装置
: NG
共用接地装置
: OK
专用接地装置
: OK
三级接
地装置
Panasonic
A
Panasonic
A
Panasonic
B
Panasonic
B
Panasonic
B
= 规定 =
基本上，接地电缆的横截面积应等于或者大于主线的电源电缆的横截面积。
200V 等级 接地电缆的尺寸
达到 10KVA 5.3mm
2
AWG10
达到 20KVA 8.0mm
2
AWG8
达到 40KVA 14.0mm
2
AWG6
= 注 =
EN 标准规定接地电缆的尺寸应大于等于机器电力电缆的尺寸。
不得在接地电缆上装配继电器
使用三级电缆（D 级）接地
接地应该符合地方电气法规的要求
= 规定 =
接地电阻（机器和地之间）：≤ 100Ω
接地电缆的面线应确保符合以下规定：
使接地电缆的布线与对噪声敏感的机器内部的输入/输出电线尽可能分开。同时，应尽可能
缩短与机器内部的输入/输出电线平行放置的接地电缆的长度。
D76MCC-11-020-BO 3.2-7
