AVK2B
维修手册
6.2 常规检查

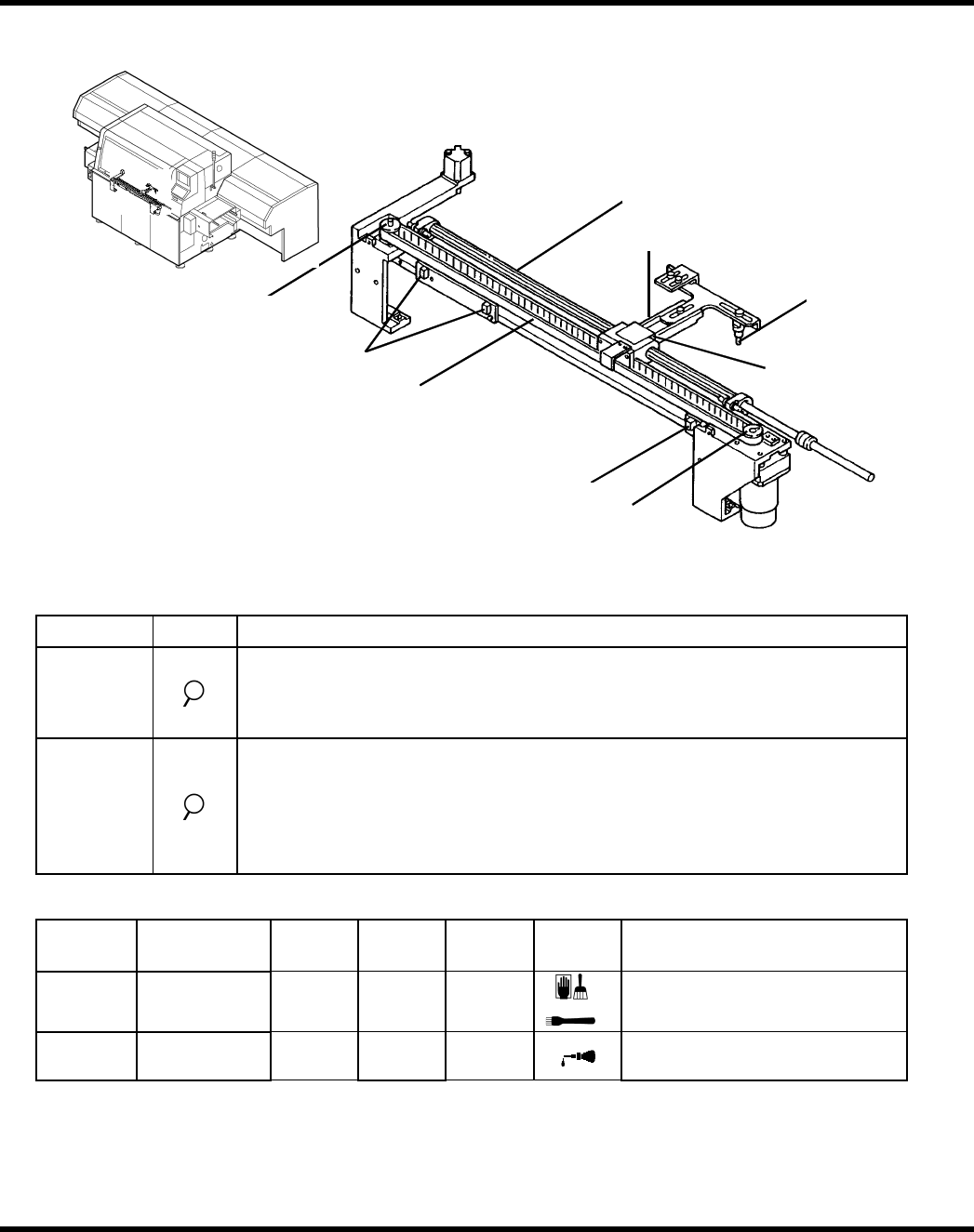

6．2．18 印刷线路板传送
Pulley
Pulley
Sensor
Sensor
Belt
[1] Shaft sliding surface
Pin
Lever
(2) Lever support
图.6.2-15.印刷线路板传送
检查
周期 工作 检查项目
每天
确保滑杆上、下移动平稳。
确保滑杆滑动平稳。
确保滑杆在支承上移动轻便。
确保皮带紧张力调整确当。
每周
确保轴滑动单元不粘附灰尘。
确保传送销卡爪不松动。
确保传送销卡爪不磨损或损坏。
确保皮带不磨损。
确保同步支带轮的槽内不粘附污垢或灰尘。
确保微型光电传感器不粘附污垢或灰尘。
加油润滑
零件号 加油点
油品
类型
加油量 周期 工作 润滑方法
[1] 轴滑动表面
润滑
脂
适量 每季
涂一层薄薄的润滑脂。确
保表面无污垢或灰尘。
(2) 滑杆支承 机油 1-2 滴 每月 加 l-2 滴机油。
D76MCC-80-020-BO 6.2-23
销
滑杆
[
1
]
轴滑动面
皮带轮
传感器
皮带
传感器
皮带
（1）滑杆支承
AVK2B
维修手册
6.2 常规检查

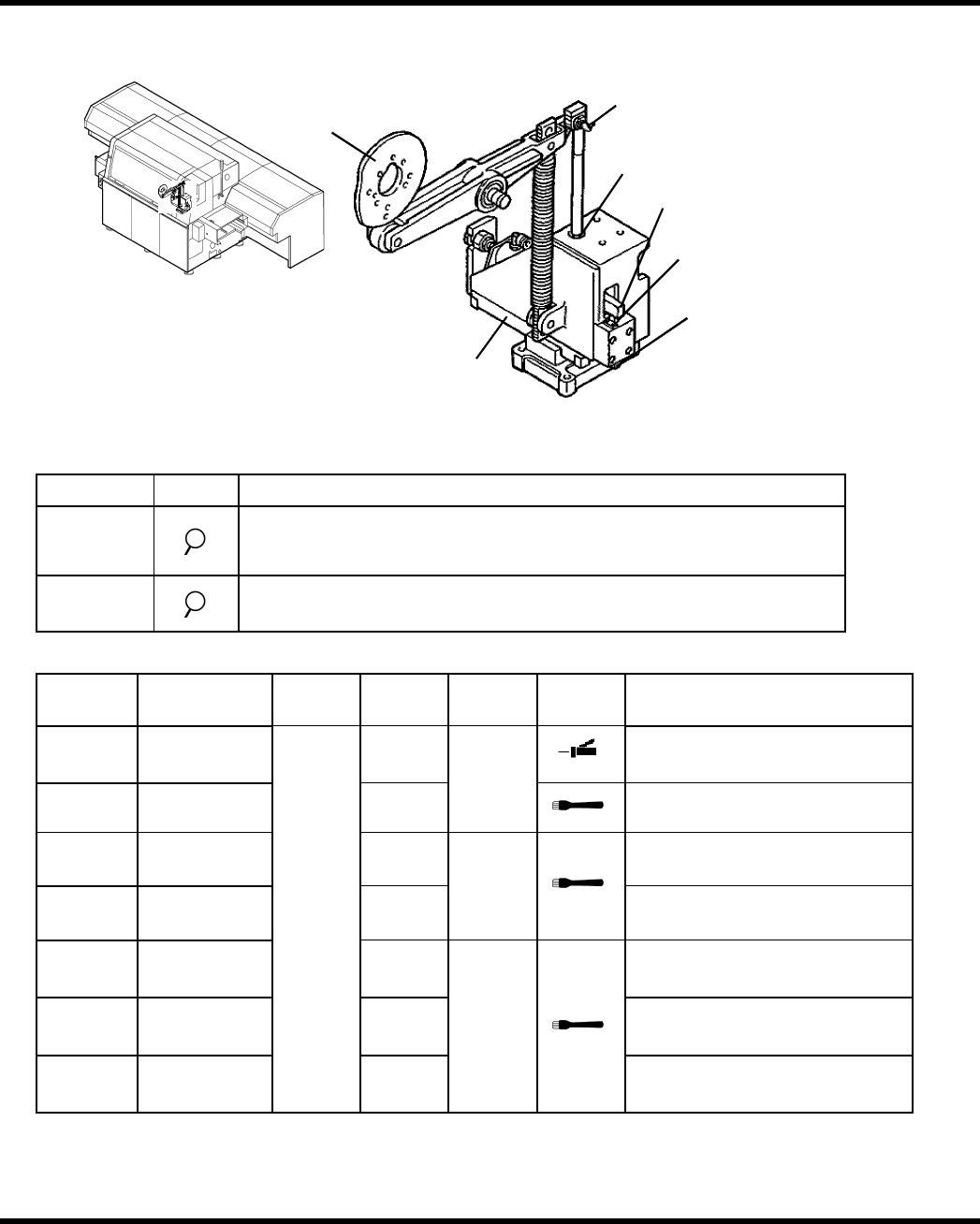

6．2．19 JW 头装置（驱动装置）
[1]
模块和轴杆滑动表面
[6]
轴杆和衬套滑动表面
[4]
轴杆和推进器接触表面
[5]
轴杆和模块滑动表面
[7]
轴杆及轮附件接触面
[3]
导轨
[2]
凸轮表面
图.6.2-16.W 头装置
检查
周期 工作 检查项目
每天
确保轴上下移动平稳。
确保滚子随动件转动平稳。
确保 LM 导轨无灰尘等。
每周
确保板凸轮咬住螺栓，不松动。
加润滑油
零件号 加油点
油品
类型
加油量 周期 工作 润滑方法
[1]
模块和轴杆
滑动表面
0.1 cm
3
每个
通过油嘴加注油脂
[2]
凸轮表面
0.5 cm
3
隔周
在滚子表面涂抹油脂
[3]
LM导轨(2置：
前面和后面)
0.6 cm
3
每个
在导轨表面涂抹油脂
[4]
轴和推进器接触
表面
0.05 cm
3
每月
涂抹油脂
[5]
轴和挡块的
滑动表面
0.1 cm
3
涂抹油脂
[6]
轴和衬套滑动
表面(插入头)
0.1 cm
3
每个
涂抹油脂(2 处）
[7]
轴及凸轮附
件接触面
油脂
0.1 cm
3
隔周
涂抹油脂
6.2-24 D76MCC-80-020-BO
AVK2B
维修手册
6.2 常规检查

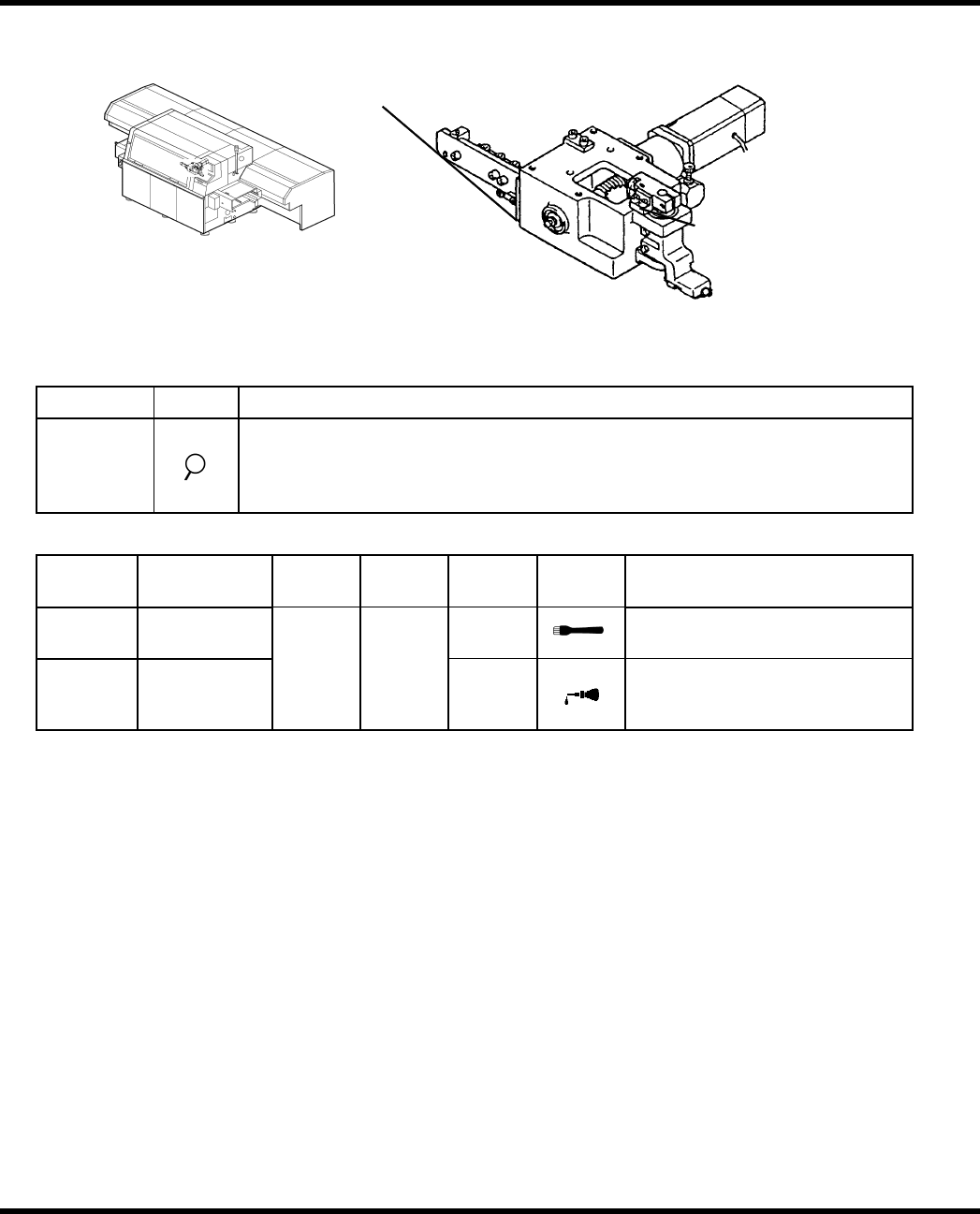

6．2．20 JW 头装置
杆
[1]
螺齿轮装置
[2]
跳线设置旋钮
图 6.2-17.JW 头装置
检查
周期 工作 检查项目
每周
确保跳线平稳移动.
确保跳线管口部位的旋转部件旋转平稳
确保每个滚子转动平稳
加润滑油
零件号 加油点
油品
类型
加油量 周期 工作 润滑方法
[1]
螺杆齿
轮装置
隔周
通过油嘴加注油脂。
[2]
跳线设
定旋钮
润滑油
0.5cm
3
每个
每月
将油脂涂在滑动表面。
D76MCC-80-020-BO 6.2-25
