AVK2B
维修手册
7.5 拆下 WA 轴卷线

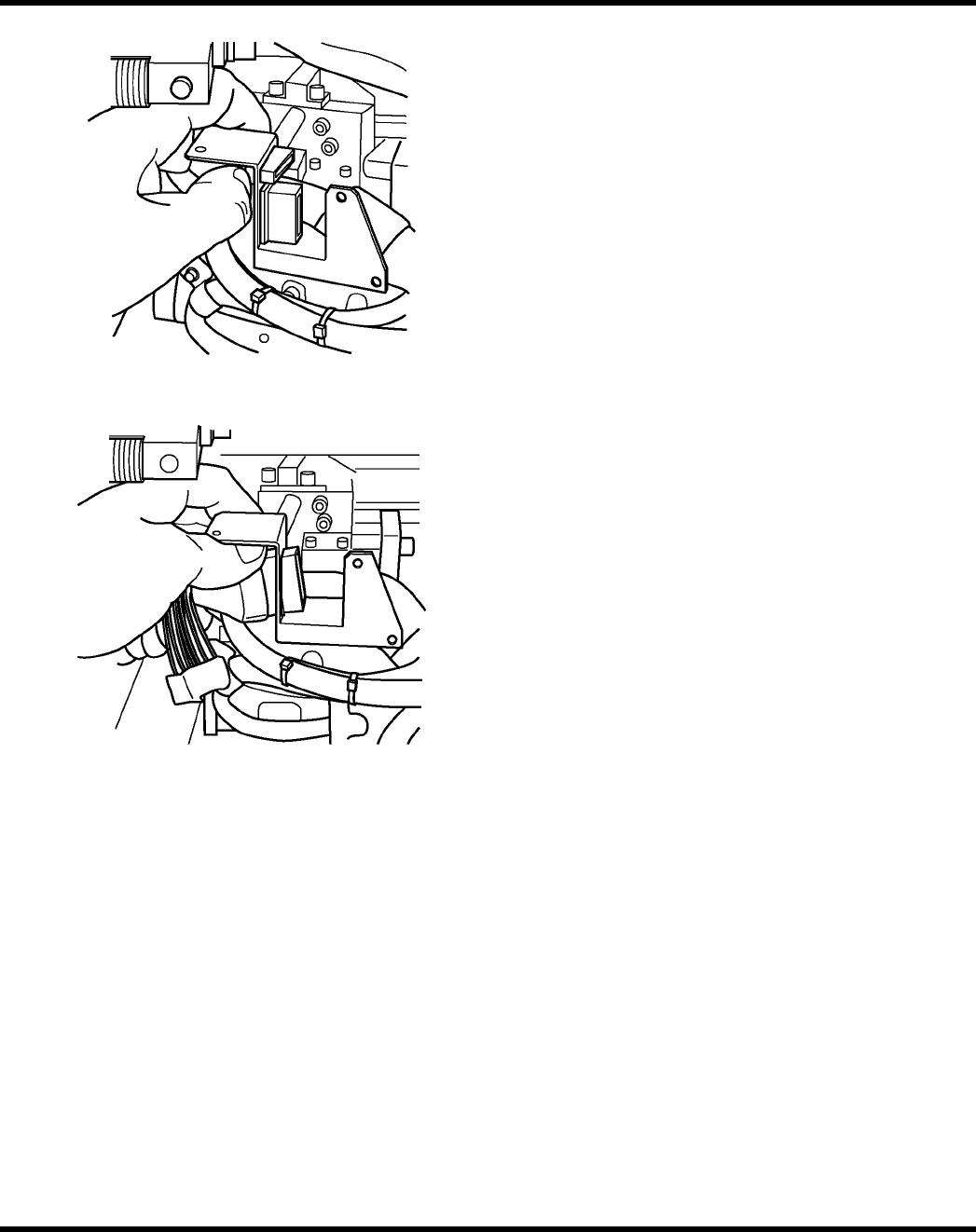

图
4
拆下电缆一侧
-XWAE2
和
XWAL M2
连接器
4.一边将-XWAE2 和–XWALM2 连接器（固定在
带夹爪的连接器托架上）的接线片往上推，
一边从托架上拆下接线片。
将下接线片拆下后，用相同的方法拆除上
接线片。两个接线片都拆下后，将连接器
往电缆方向拉出。
图
5
拆下电缆一侧
-XWAM2
连接器
5.将固定在连接器托架上的 -XWAM2
的连接器罩盖移到后部，并一边推动带夹
爪的连接器的下接线片，一边从托架拆下
接线片。
将下接线片拆下后，用相同的方法拆除上
接线片。两个接线片都拆下后，将连接器
往电缆方向拉出。
D76MCC-83-3J0-AO 7.5-3
AVK2B
维修手册
7.5 拆下 WA 轴卷线

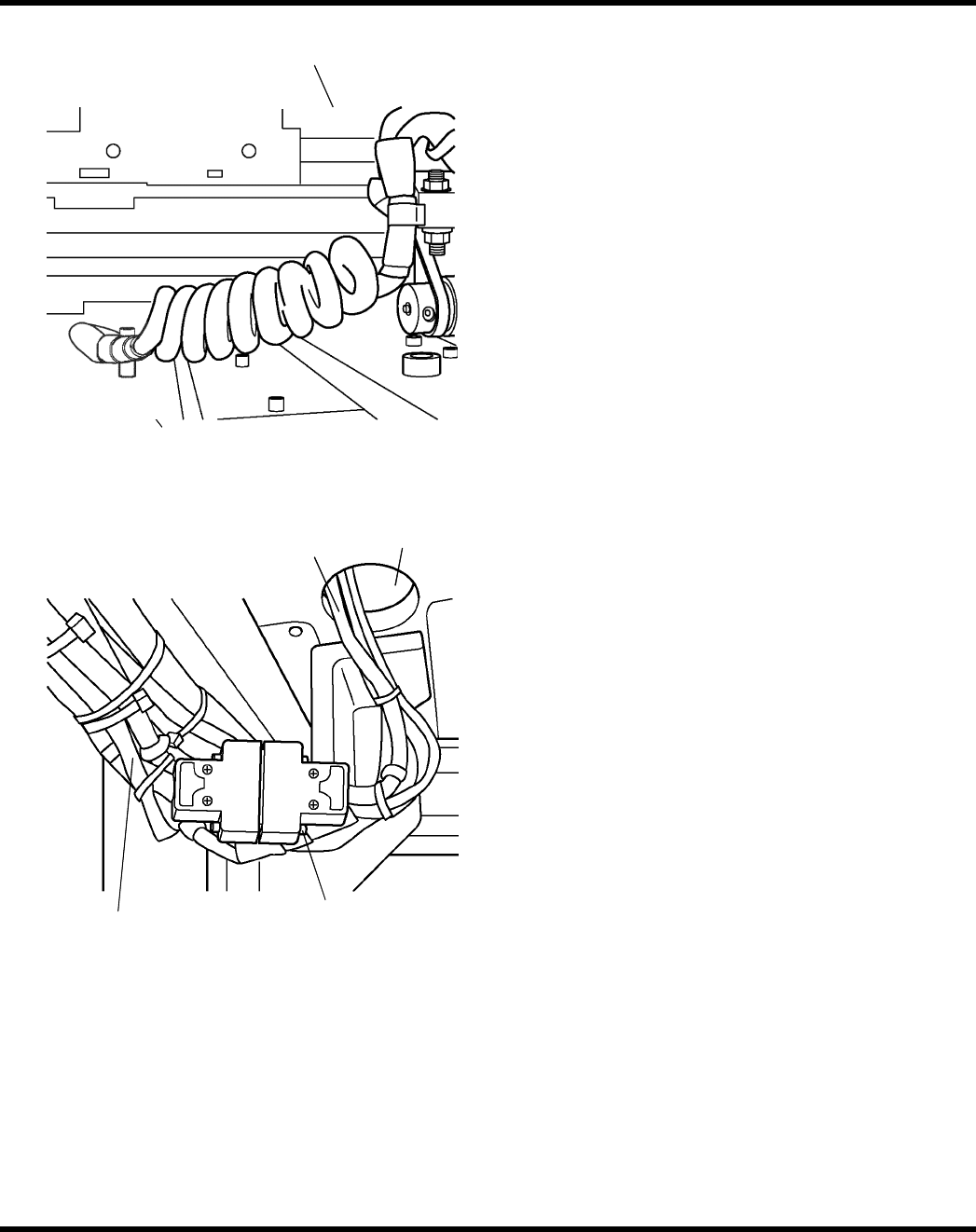

图
6
罩盖固定螺母位置
罩盖
(
一
个固定螺母
)
罩盖(一个固定螺母)
υ 第二步：拆下卷线和罩盖
1.拆下紧扣卷线的罩盖固定螺母，从罩盖上
拆下卷线，并从砧座装置上拆下卷线。
*总共拆下 2 个罩盖固定螺母。（图 6）
绕线
主装置
电缆
图
7
绕线和主装置电缆拆除位置
联接固定螺母和
D-sub
联
接
器
孔洞
υ 第三步：拆下卷线和主机电缆
1.打开位于中央位置的设备门，并拆下内部
罩盖。
2.拆下卷线和主机电缆（图7）
= 注 =
拆下-XWAM1连接器、-XWALM连接器
和-XCH11连接器，参见第一步。
= 注=
使用精密螺丝起子（Phillips）拆
下卷线一侧的连接用固定螺钉，并
拆下-XWAE1连接器（D-SUB 型）。
3.从X-Y工作台座框架中拔出电缆。
7.5-4 D76MCC-83-3J0-AO
AVK2B
维修手册

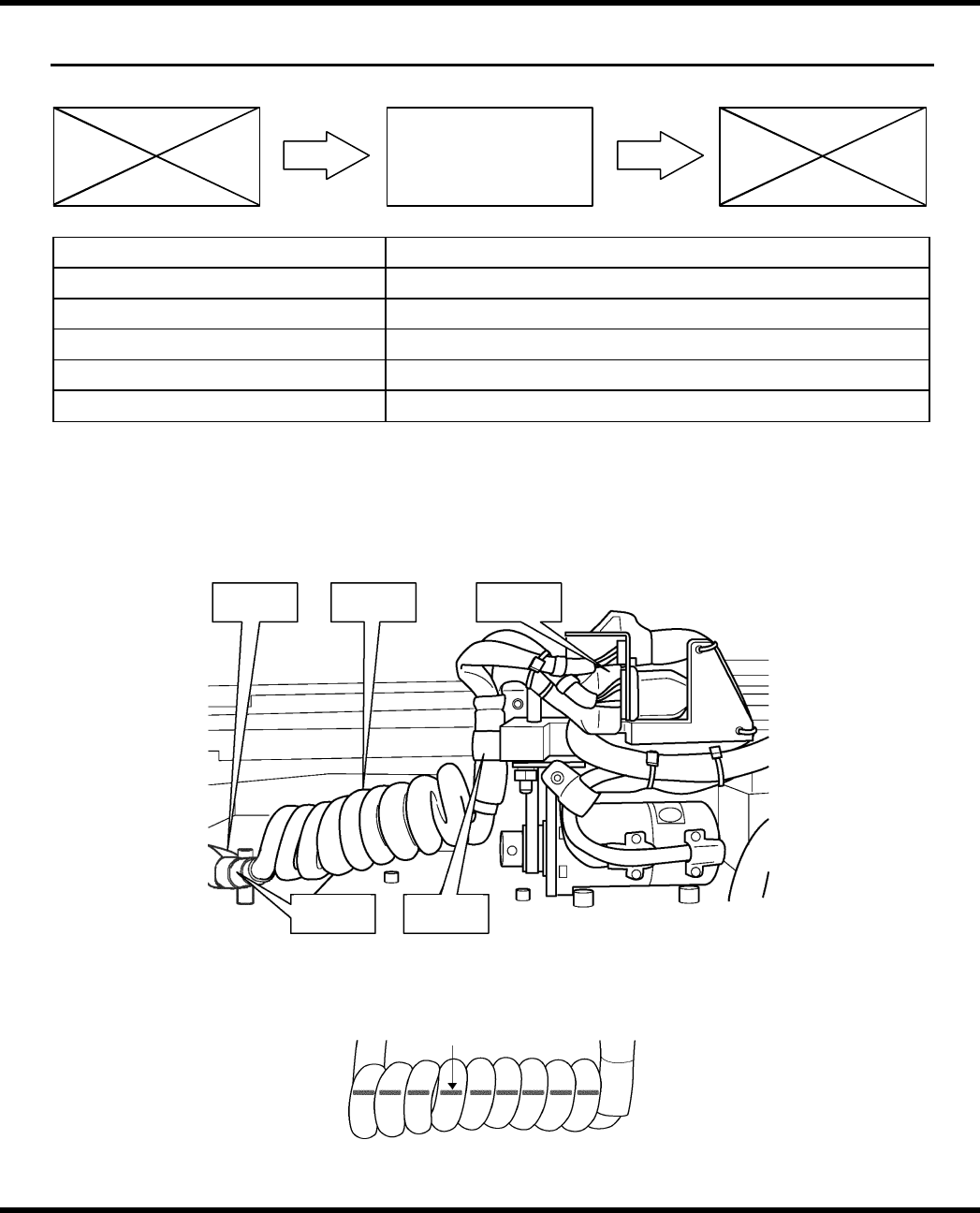

7.6 安装 WA 轴卷线
7.6 安装 WA 轴卷线
章节管理编号：D76MCC-83-3H0-A0
所需工具
工具 用途
精密螺丝起子（Phillips) 拆除D-SUB 连接器固定螺杆
T型扳手（适用于M4螺帽）长短 拆除罩盖，固定螺钉
扣带T181（Tyton co.) 将卷线固定至插入装置
小板手 用于固定罩壳的辅助工具
钳子 切割扣带
= 注 =
工作前关闭电源.
以下讲述安装 WA 轴卷线的各步程序。
Step 2Step 1
Step 1
Step 1
Step 3
Step Overview
= 注 =
使卷线互相对齐成一直线，检查确认卷线圈数是否为 9 圈，然后就可安装卷线。
Curl code mark
D76MCC-83-3H0-AO 7.6-1
7. 6
安装
WA
轴卷线
步骤综述
步骤 3
步骤 1 步骤 1
步骤 1
步骤 2
绕线指示符标记
