7.35 无滚筒检测传感器放大器调整
7.35 无滚筒检测传感器放大器调整
章节管理编号：D76MCC-83-2Z0-A0

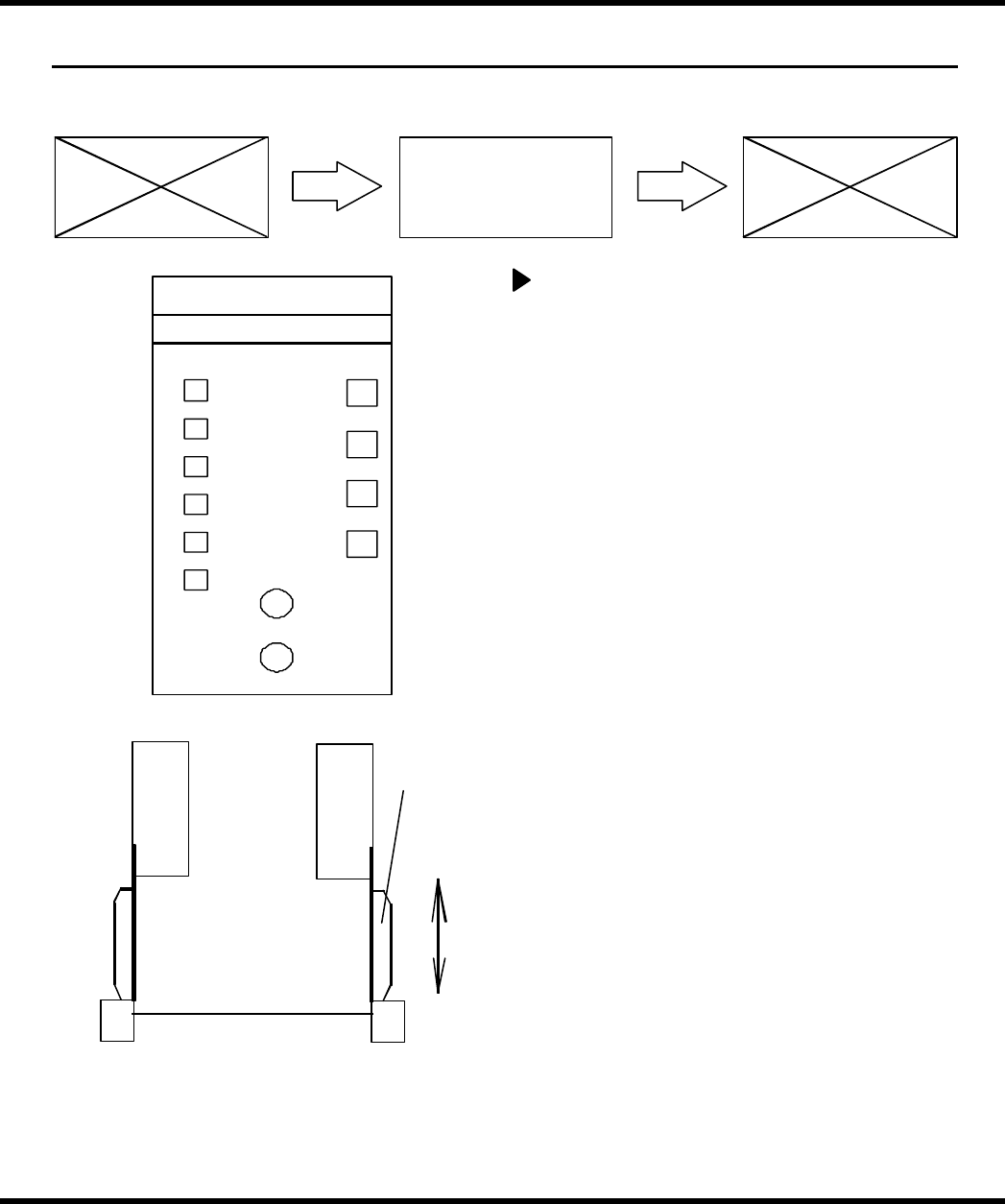

STB
OUT
HOKUYO
PK7-CR
6
MODE
档
块
5
4
3
2
1
SET
RUNR
UN
L-ON
TIMER
如光轴 没 对齐， 则 可按上图 箭 头 方向移动
挡块， 进 行 调节
无滚筒检测传感器放大器调节
1.按住<MODE>键一秒钟。
2.4号 STB 闪烁。
3.用手遮挡光纤（安装部件）受光侧，检
查当其受光和被屏蔽时，是否有足够的
光量差异。
4.如果光学部件被屏蔽时，检测到受光侧
的接收光量没有多少变化，则应前后移
动光学部件发射装置侧档铁，寻找光量
足够的位置、进行调整。
5.当检测到充足的光差时，固定档铁。
6.在发光状态下，按下设置<SET>键。
7.即使在被屏蔽状态下，按下设置<SET>键
（光学部件发光一侧被手挡住）。
8.按下模式<MODE>键，检查‘L-ON'是否闪
烁。
9.按下模式<MODE>键，检查1号STB是否闪
烁。
= 注 =
当按下设置<SET>键，“TIMER”灯
闪烁。但是，在此调节中不使用
“TIMER”。
10.按下模式<MODE>键超过一秒钟，使开关
切换至‘RUN’模式。
11.当发光和被屏蔽时，检查放大器一侧是
否能获得充足的光差。
例如：当发光时
→STB5
当被屏蔽时
→STB2
D76MCC-83-2Z0-AO 7.35-1
