AVK2B
维修手册
8.1 移动检查
8．1．2 NC 轴点动
利用主操纵盘上的示教开关操作 NC 轴称为 NC 轴点动检查。
< F1 > < F2 > < F3 > < F4 > < F5 > < F6 > < F7 > < F8 >
YYYY - MM - DD HH : MM
NC AXIS MAY BE MOVED BY HAND.
MAY BE OPERATED THROUGH SUB CONTROL PANEL.
MANUAL : 1 BLOCK << M/C STATUS >>
X
Y
ZL
ZR
V
U
PRESENT VALUE
* HEAD
* TRANSFER
*
*
*
*
*
*
WH
WA
θΗ
θΑ
T
*
*
*
*
*
*
+0.00 mm
+0.00 mm
+0.00 mm
+0.00 mm
+0.00 mm
+0.00 mm
+0.00 mm
+0.00 mm
+0.00 mm
+0.00 5
+0.00 5
PUSH HORIZONTAL DIRECTION TEACHING KEYS FOR X AXIS TRANSFER.
PUSH VERTICAL DIRECTION TEACHING KEYS FOR Y AXIS TRANSFER.
X-Y AXES W AXIS U AXIS T AXIS RETURN
TO DISP
θ ΑΞΙΣZ AXIS V AXIS

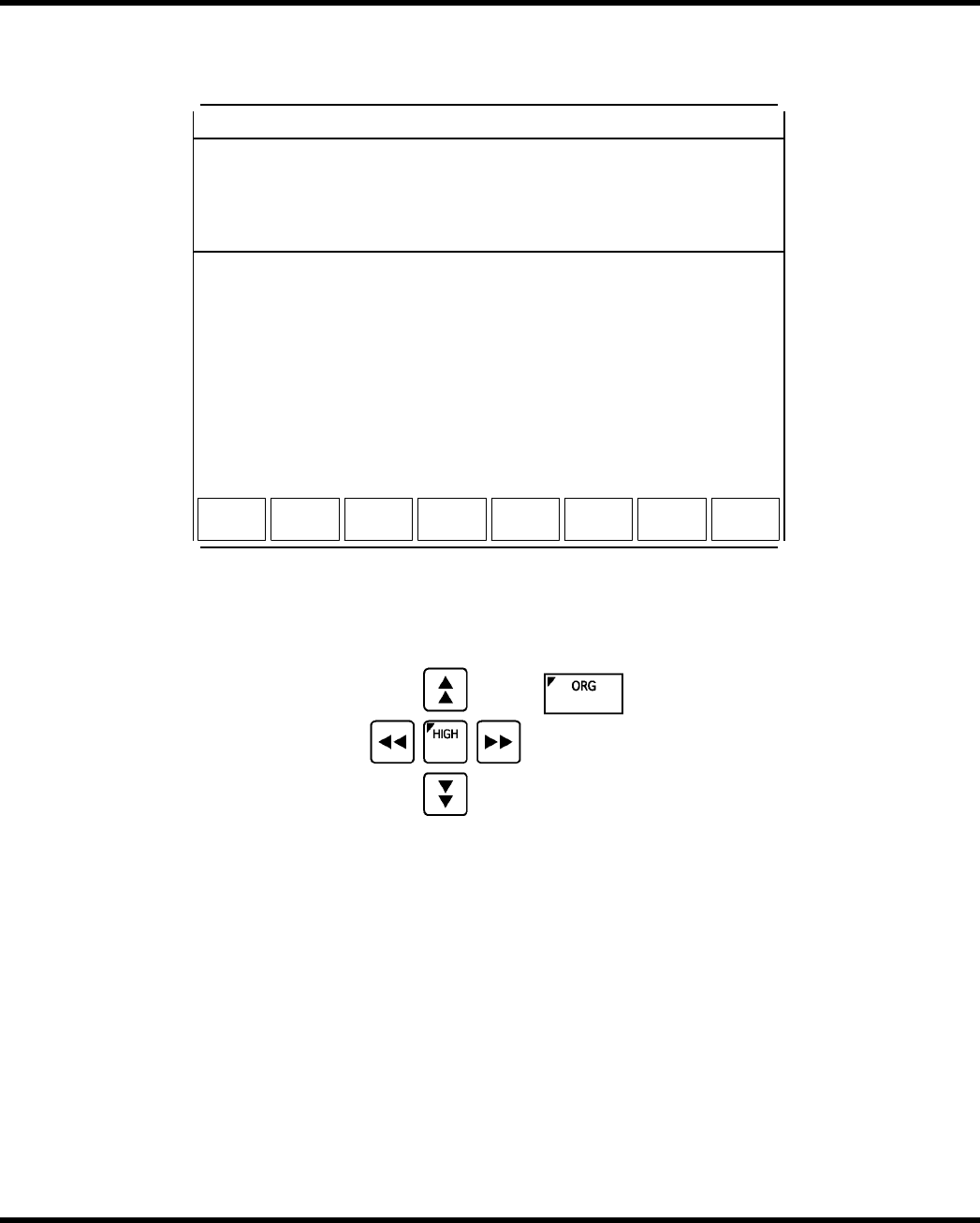

图 8.1-2 NC 轴点动显示
按主操纵盘上的示教开关时，轴会朝指定的方向移动，直至松开示教开关时为止。
图 8.1-2.示教开关
D76MCC-71-010-BO 8.1-3
快速
返
回原点
示教
º
º
AVK2B
维修手册
8.1 移动检查
υ 操作步骤
1．检查机器是否处于手动模式。
如果没有处于手动模式，则应参阅“8.1.1 切换到手动模式和返回原点”一节。
2．按 “F1”(AXIS JOG CHECK)(轴点动检查)键，显示 NC 轴点动检查屏幕。
3．选择要移动的 NC 轴(“F1”[X—Y 轴]-“F6”[T 轴])。
4．按主操纵盘上示教开关中的任何一个方向键使轴朝目标方向移动。
=注=
由于所选择的轴已在移动，因而要特别注意。
每按一次开关，吸嘴就会按以下增量转动：
T 轴： O.012º
θH轴和θA 轴： 0.09º
在高速时，各轴以常值 a×10(脉冲)的增量移动。
(当前位置按以 O.01º和 0.01mm 的增量显示，小于这些量的数值则被四舍五入)。
=注=
事先按“HIGH”(快速)键会使轴快速移动。
5．完成移动检查后，按“ORG”键。
这时轴将返回它的原点。
8.1-4 D76MCC-71-010-BO
AVK2B
维修手册
8.1 移动检查
8．1．3 NC 轴移动
通过输入移动座标使 NC 轴移动称为 NC 轴移动检查。
< F1 > < F2 > < F3 > < F4 > < F5 > < F6 > < F7 > <F8 >
NC AXIS
START
RETURN
TO DISP
T AXIS
+0.00 mm
- - - CASS
mm
MOVING POSITION (ABS)
PRESENT POSITION (ABS)
YYYY - MM - DD HH : MM
MANUAL : 1 BLOCK
<< M/C STATUS >>
SELECT NC ACCESS WIDTH = O TO INPUT MOVING POSITION.
PRESS F1 TO MOVE NC AXIS.
U AXIS
θΑ ΑΞΙΣ
θΗ ΑΞΙΣ
WA AXIS
WH AXIS
V AXIS
ZR AXIS
ZL AXIS
Y AXIS
X AXIS
mm
mm
mm
CASS
CASS
mm
mm
(INC)
+0.00 5
+5.00 mm
+0.00 mm
0.00 CASS
+0.00 mm
+0.00 5
+0.00 5
+5.00 mm
+0.00 mm
图 8.1-4.NC 轴移动显示
υ 操作步骤
1．检查机器是否处于手动模式。
如果没有处于手动模式，参阅“8.1.1”切换到手动模式和返回原点”一节。
2．按“F2”(AXIS MOVE CHECK)(轴移动检查)键，显示 “NC AXIS JOG CHECK”点动检查屏幕。
3．输入移动座标。
4．按“F1”(NC 轴启动)，各轴就会移动到设定位置。
5．按主操纵盘上的“ORG”键。
Panasonic AVK2B 将返回它的原点。
D76MCC-71-010-BO 8.1-5
