7.10 砧座原点(WA 轴)调节
7.10 砧座原点(WA 轴)调节
章节管理编号：D76MCC-83-1L0-A0
0. 8 + 0. 05
滑
轮
U 型螺
滑轮
凹槽
调速带

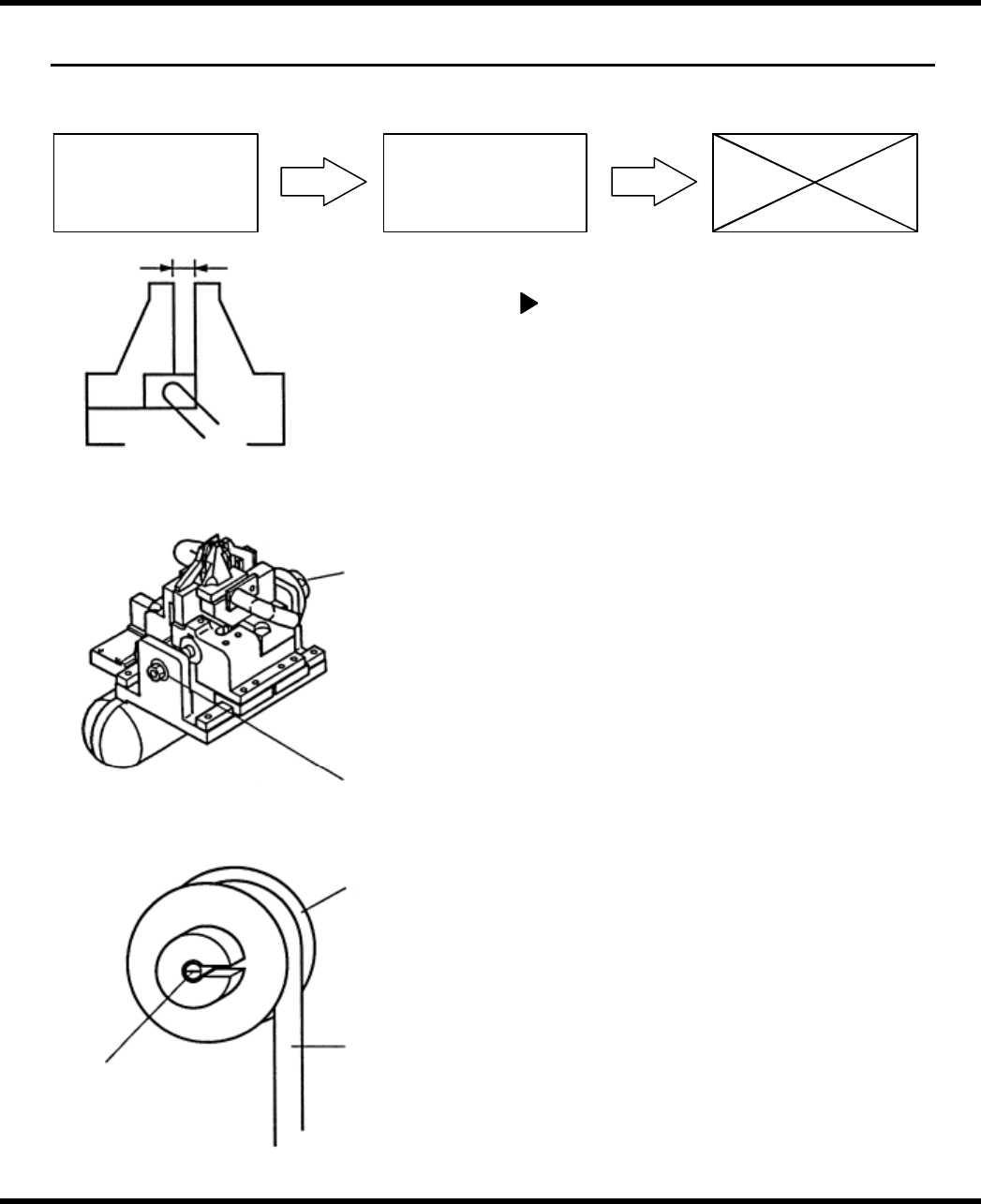

= 准备 =
1.厚度量规
砧座原点（WA轴）调节
1.接通电源[ON]并返回原点
= 注 =
检查W轴原点是否闪亮。
2.使用厚度量规检查砧座间距。
= 规格 =
间距：08 ± 0.05mm
3.如不处于规定的范围内，应拧松皮带轮
螺栓。
4.将驱动机安置于负凹槽内，使之旋转，并
设置内部尺寸为 0.8mm。
5.拧紧皮带轮螺栓。
6.检查原点感器是否接通[ON]。
7.返回原点并再次检查间距。
= 注 =
滚珠丝杆导程为2mm（每次旋转，移动
2mm）
= 注 =
因为没有倒置LM，因此从凹陷部件滑
出可能引起倒置。
D76MCC-83-1L0-AO 7.10-1
7. 10 砧座原点
(WA
轴
)
调节
7. 9
砧座平行度
调节
AVK2B
维修手册
7.10 砧座原点(WA 轴)调节
= 备忘录 =
7.10-2 D76MCC-83-1L0-AO
AVK2B
维修手册
7.11 砧座装置折弯器角度调整
7.11 砧座装置折弯器角度调整
章节管理编号：D76MCC-83-2U0-A0
15 -
轴杆底部
圈垫
= 准备 =
1.承插式传动销
砧座装置折弯器调节
1.插入电子元件,检查折弯器角度。
= 指标 =
角度范围：在15º－30º 以内。
2.如超出规定的范围，则应拧松砧座下侧
圈垫。
3.将承插式传动销安置在轴杆底部凹槽
内，用来调节折弯器的角度。
4.再次检查折弯器角度。
D76MCC-83-2U0-AO 7.11-1
7. 11 砧座装置紧
钳角度调整
