AVK2B
维修手册
3.2 连接电源
υ 连接工厂电源之后进行检查
1．绝缘性能应该由与客户有合约关系的授权电工进行测量。
3.2-2 D76MCC-11-020-BO
在连线前，务必关闭设备电源
警
告
不适当的设备操作可能导
致电击
AVK2B
维修手册
3.2 连接电源
3.2.2 连接电缆

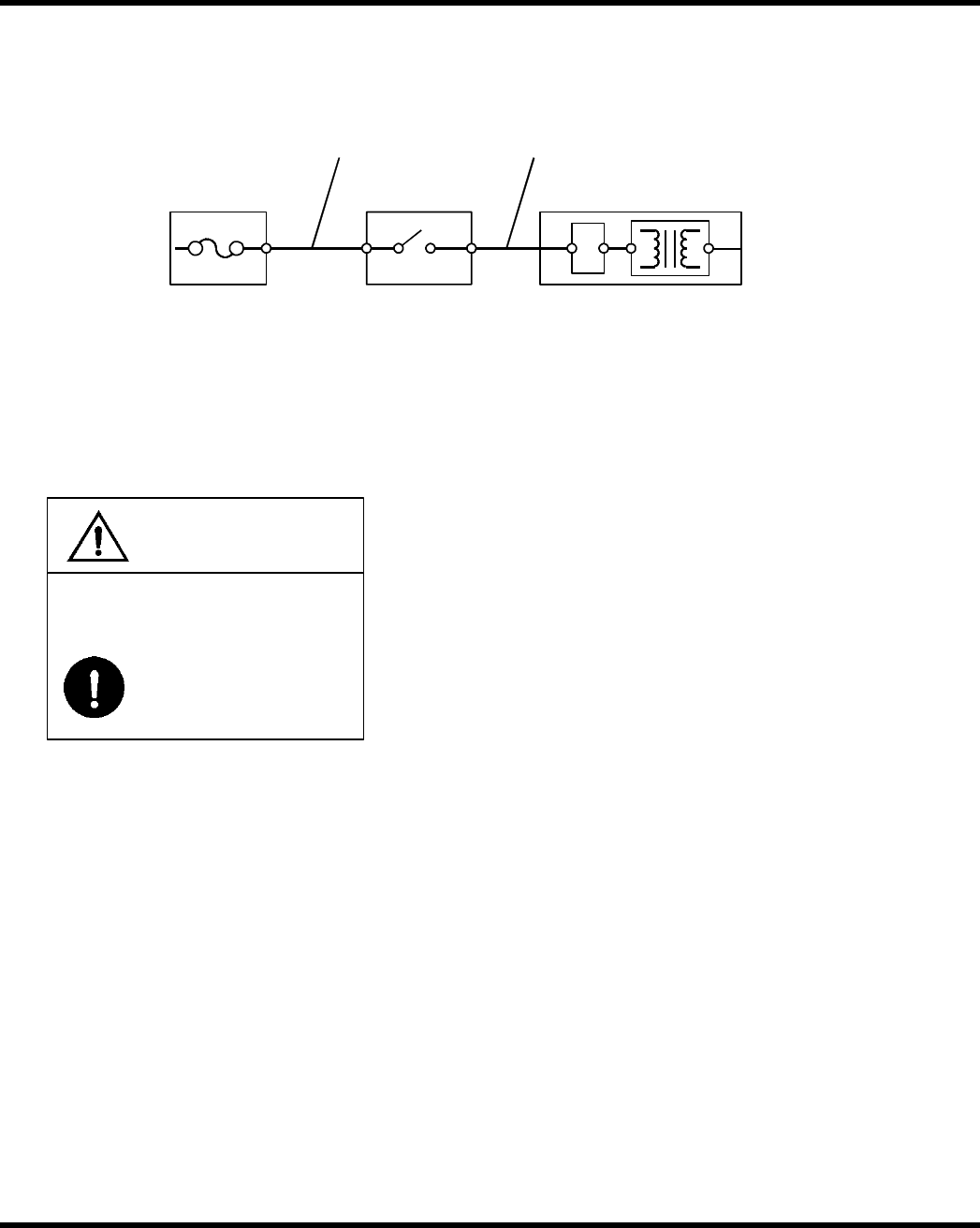

在机器的安装过程中，使用电缆将电源和插件机连接起来，下面是电源输入电路的示意图。
按照图示进行配电盘、主开关和插件机的连接。
由用户提
供
电缆连接
插件
机
配电盘
主开关 喷丝
头
滤
插件机
变压器
配电盘：为断路器安装合适的过载电流保护电阻。
主开关：务必将地线连接到厂设备的一端接到主开关盒中的接地接线盒（PE 接线端子）。
=注=
建议使用的电缆：AWG10 X 4-芯 （其中一根芯线为保护用地线）
警
告
务必使用适当规格的连线。
不适当的规格可能导致电
击
υ 连接步骤
按照下列步骤进行接线
1．断开配电盘的开关
2．通过 4-芯线把配电盘连接到主开关的输入端（其中一根芯线为保护用地线）
保护用地线（PE）必须连接到地线接线板（PE接线端）
D76MCC-11-020-BO 3.2-3
AVK2B
维修手册
3.2 连接电源

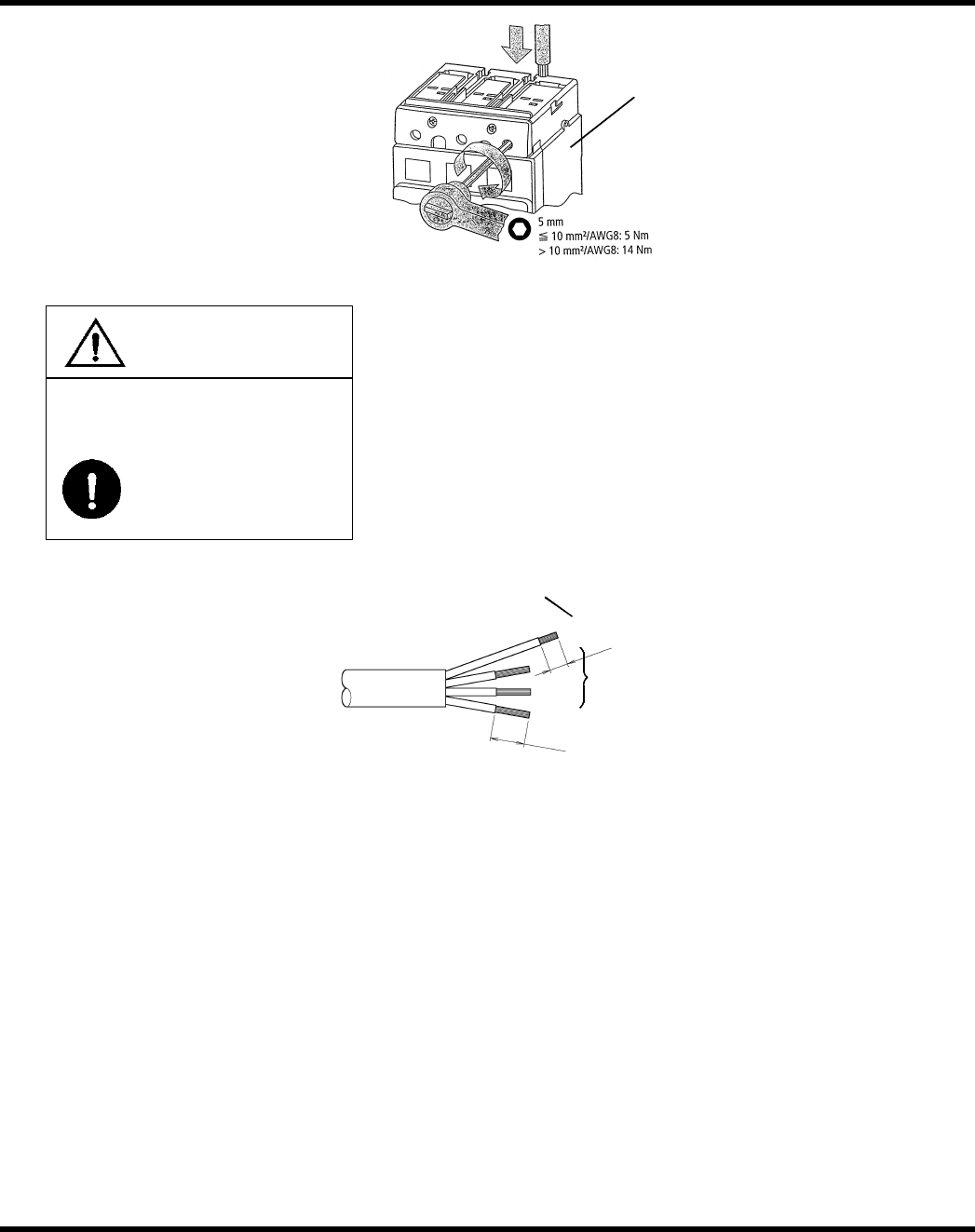

主开关
警
告
保持接地电缆比其他电缆更长
不适当的电缆可能导致电
击
电 电缆线
地线
10 mm
22 mm
= 规定 =
使用 AWG10（大约 5.5 毫米）或者相当的连接电缆作为电力电缆和接地保护电缆。
主开关接线端子的紧固扭距： 5 N·m
保护接地端子的紧固扭距： 0.8 N·m
主开关连接电缆的内部尺寸 22 mm
接地保护端子连接电缆的内部尺寸 10 mm
3.2-4 D76MCC-11-020-BO
