AV K 2 B 维修手册 8.1 移动 检查 =注= 事先按“HIGH” (快速)键会使轴 快速移动。 5． 完成检查 操作后，按“ORG” 键。 宽度调整轴返回 原点。 D76MCC-71-010- BO 8.1-7
AVK2B
维修手册
8.1 移动检查
8．1．4 宽度调整轴点动
利用主操纵盘上的示教开关移动宽度调整轴称为宽度调整轴点动检查。
< F1 > < F2 > < F3 > < F4 > < F5 > < F6 > < F7 > < F8 >
RETURN
TO DISP
RAILS
AXIS
NO.1
AXIS
NO.2
AXIS
NO.3
AXIS
NO.4
AXIS
NO.5
AXIS
NO.6
AXIS
WIDTH AXIS JOG CHECK
NO. 1
NO. 2
NO. 3
NO. 4
NO. 5
NO. 6
XY RAIL AXIS
LOADER RAIL AXIS
UNLOADER RAIL AXIS
NOT USED
NOT USED
REFERENCE PIN
+0.00 mm
+0.00 mm
+0.00 mm
+0.00 mm
+0.00 mm
+0.00 mm
AXIS NO AXIS NAME PRESENT POSITION
PRESS ORG KEY TO ORIGIN RETURN (WIDTH AXIS).
YYYY - MM - DD HH : MMMANUAL : 1 BLOCK << M/C STATUS >>

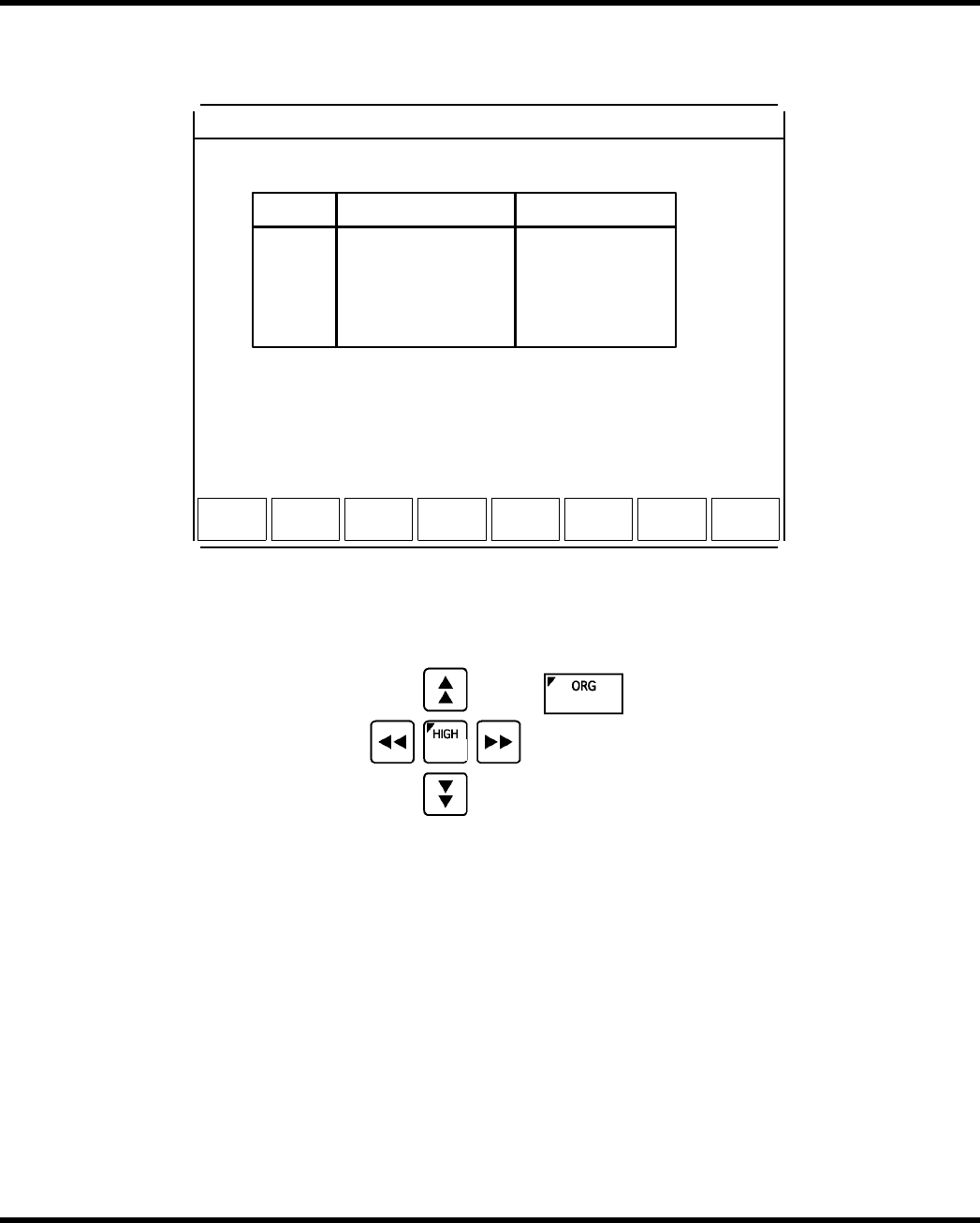

图 8.1-6.宽度调整轴点动显示
按主操纵盘上的示教开关时，轴会朝指定的方向移动，直到松开示教开关时为止。
图 8.1-6.示教开关
υ 操作步骤
1．检查机器是否正处于手动模式。
若没有处于手动模式，则应参见“8.1.1 切换到手动模式和返回原点”一节。
2．按“F3”(宽度点动检查)键，即显示“WIDTH ADJUST AXIS JOG CHECK”（宽度调整轴点动检查）屏幕。
3．选择要移动的轴(“F1”[轨道轴]-“F7”[6 号轴])。
=注=
按“F1”(轨道轴)键可以选择正在沿 Y 方向移动的所有轴。
4．按主操纵盘上示教开关中的任何一个方向键使轴朝目标方向移动。
=注=
由于所选择的轴已在移动，因而要特别注意。
8.1-6 D76MCC-71-010-BO
快速
返
回原点
示教
AVK2B
维修手册
8.1 移动检查
=注=
事先按“HIGH”(快速)键会使轴快速移动。
5．完成检查操作后，按“ORG”键。
宽度调整轴返回原点。
D76MCC-71-010-BO 8.1-7
AVK2B
维修手册
8.1 移动检查
8．1．5 宽度调整轴移动
通过输入移动座标使宽动调整轴移动称为宽度调整轴移动检查。
< F1 > < F2 > < F3 > < F4 > < F5 > < F6 >
< F7 >
< F8 >
RETURN
TO DISP
WIDTH
START
WIDTH AXIS MOVE CHECK
NO. 1
NO. 2
NO. 3
NO. 4
NO. 5
NO. 6
XY RAIL AXIS
LOADER RAIL AXIS
UNLOADER RAIL AXIS
NOT USED
NOT USED
+0.00 mm
+0.00 mm
+0.00 mm
+0.00 mm
+0.00 mm
+0.00 mm
AXIS NO
mm
mm
mm
mm
mm
mm
MOVING POSITION
AXIS NAME
PRESENT POSITION
PRESS ORG KEY TO ORIGIN RETURN (WIDTH AXIS).
SELECT WIDTH AXIS = O TO INPUT MOVING POSITION.
PRESS F1 TO MOVE WIDTH AXIS.
YYYY - MM - DD HH : MM
MANUAL : 1 BLOCK
<< M/C STATUS >>
REFERENCE PIN
图 6.1-7.宽度调整轴移动显示
υ 操作步骤
1．检查是否已选定在手动模式。
若未选定在手动模式，参阅“8.1.1 切换到手动模式和返回原点”一节。
2．按“F4”(宽度移动检查)键，即显示“WIDTH ADJUST AXIS MOVE”（宽度调整轴移动）屏幕。
3．输入要移动的座标。
4．按“F1”(宽度轴启动)键，各轴就会移动到设定位置。
5．完成检查操作后按“ORG”键。
宽度调整轴返回原点。
8.1-8 D76MCC-71-010-BO
