AV K 2 B 维修手册 3.1 安装概要 3．1．7 连接气源 将主气管连接到 机器上。 。 =注= 主气源应无诸如水分之类的杂质。 在连接好管路之后，供给主压缩空气，并利 用调压单元将气压调到 O．5MPa。 3.1-4 D76MCC-11- 010-AO AV K 2 B 维修手册 连接管路时务必切断主气源 注 意 将气压调到零， 否则您会受 到人身伤害
AVK2B
维修手册
3.1 安装概要

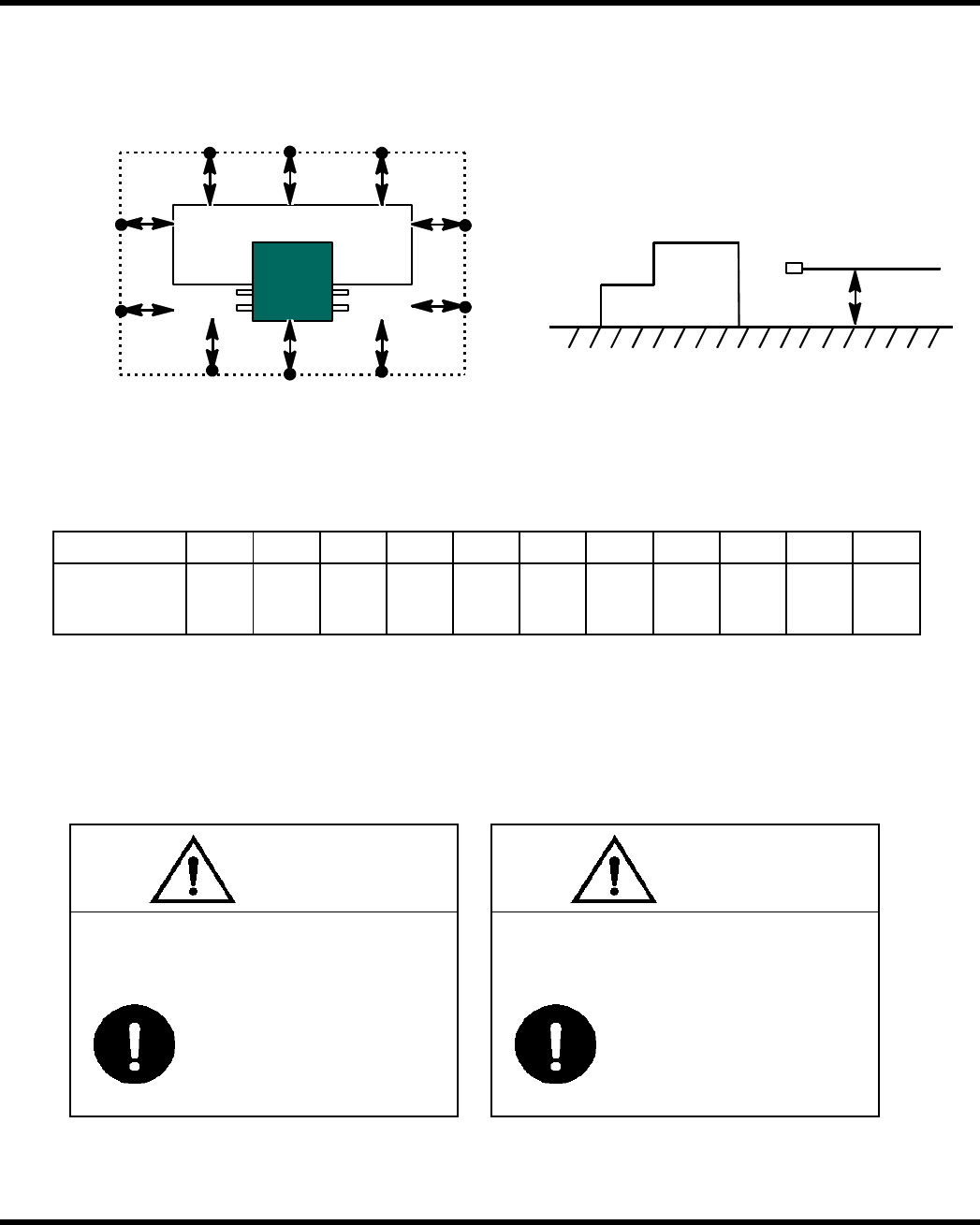

3．1．5 噪声测量
下图所示为在本机各点测定的噪声数据。
图 3.1-3.噪声测量点
位置
A B C D E F G H I J D/N
测量值(dB) 72.8 73.2 73.0 74.3 72.2 72.7 74.3 72.6 71.0 72.6 23.4
D／N：黑暗噪声
图 3.1-4.噪声数据
3．1．6 防护装置和警示灯
务必安装防护装置和警示灯。
=注=
参阅《安全注意事项》进行安全联锁开关布置。
D76MCC-11-010-AO 3.1-3
B
1 m
1 m
1.6m
A
C
1 m
1 m
D
E
F
G
H
I
J
(Plane view) (Side view)
顶视 侧视
警
告
危
险
务必检查安全联锁开关
进行接线前务必将机器电源开关断开
机器运转不正常会引起人
身伤害
当心触电
AVK2B
维修手册
3.1 安装概要
3．1．7 连接气源
将主气管连接到机器上。
。
=注=
主气源应无诸如水分之类的杂质。
在连接好管路之后，供给主压缩空气，并利用调压单元将气压调到 O．5MPa。
3.1-4 D76MCC-11-010-AO
AVK2B
维修手册
连接管路时务必切断主气源
注
意
将气压调到零，否则您会受
到人身伤害
3.2 连接电源
3.2 连接电源
章节管理编号：D76MCC-11-010-B0
3.2.1 连接工厂电源时的安全检查
υ 检查电源线
连接工厂电源之前，要仔细查看电力电缆的绝缘层是否有损坏或者腐蚀现象（裂缝，撕破等）
υ 测量绝缘电阻
连接工厂电源之前，按照下面的步骤测定绝缘性能（绝缘电阻）确保电阻至少为 5MΩ.
1．准备一个绝缘电阻测试装置（称为兆欧表，500V DC）
2．使绝缘电阻测试装置的测量端短路，检查电阻使其读数置于 0
Ω。
3．接通插件机，外变压器的断路器以及电源开关等。

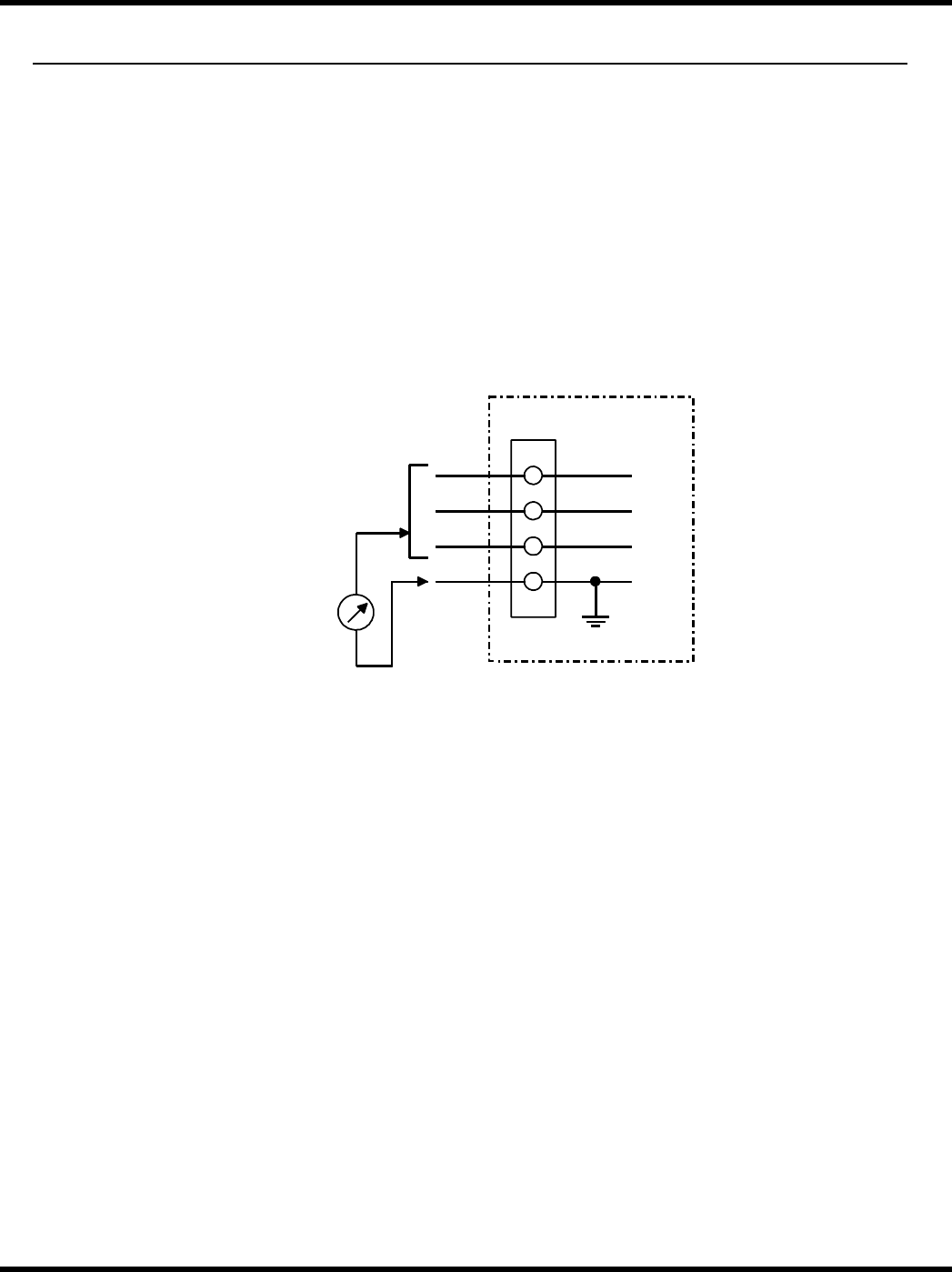

4．测量插件机电力电缆和接地线（使用PE线）之间的绝缘电阻。
成
批
L1
L2
L3
PE
绝缘电阻测试装置（兆欧表）
插件
机
= 检查 =
将变压器在工厂电源和插件机之间连接之后，测量变压器（此时作为插件机的组成部
分）的电阻性能。
υ 在电阻性能不能保证的情况之下：
1．将电源开关关到底，检查绝缘电阻的变化。
2．找出电阻发生明显变化的位置，仔细地检查设备和布线。如果电缆有瑕疵，将其更换。
3．如果纠正布线仍然不能解决问题，可能就是部件或者装置发生故障，出现此类情况，对有关
的零部件或装置进行替换或者维修处理。
D76MCC-11-020-BO 3.2-1
