AVK2B
维修手册
7.3 拆下 WH 轴卷线
图
1
拆下
电
机
侧
XWHM2
连
接器

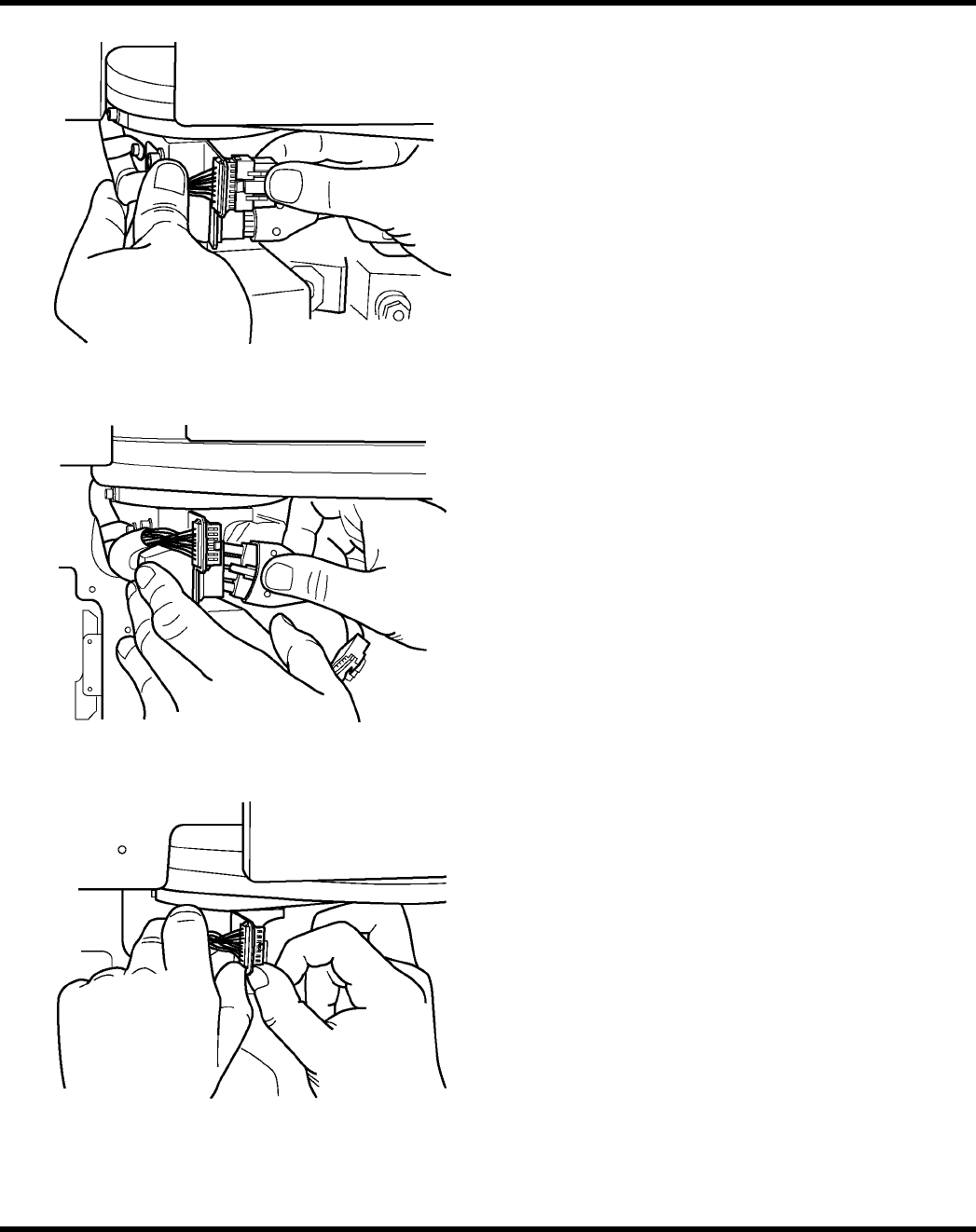

υ 第一步：拆下卷线连接器
1.抬高 XWHE2 一侧连接器的夹爪（电机一
侧），并拔出电机一侧的连接器（图 1）
图
2
拆下电机侧
XWHM2
连接器
2.将 XWHM2 一侧的连接器罩盖移动至连接器
后部，并在推动夹爪时将其拉出。（图 2）
图 3 拆下电缆侧 XWHM2 连接器
3. 一边将XWH2连接器（固定在带夹爪的连接
器托架上）的接线片往上推时，一边从托
架上拆下接线片。
将下接线片拆下后，用相同的方法拆除上
接线片。两个接线片都拆下后，将连接器
往电缆方向拉出（图3）。
7.3-2 D76MCC-83-3M0-AO
AVK2B
维修手册
7.3 拆下 WH 轴卷线
图
4
拆下
电
缆侧
XWHM2
连
接器
4.将固定在连接器托架上的 XWHM 连接器罩盖移
到后部，一边将带夹爪的连接器下接线片往上
推，一边从托架拆下接线片。
将下接线片拆下后，用相同的方法拆除上接线
片。两个接线片都拆下后，将连接器往电缆方
向拉出（图 4）

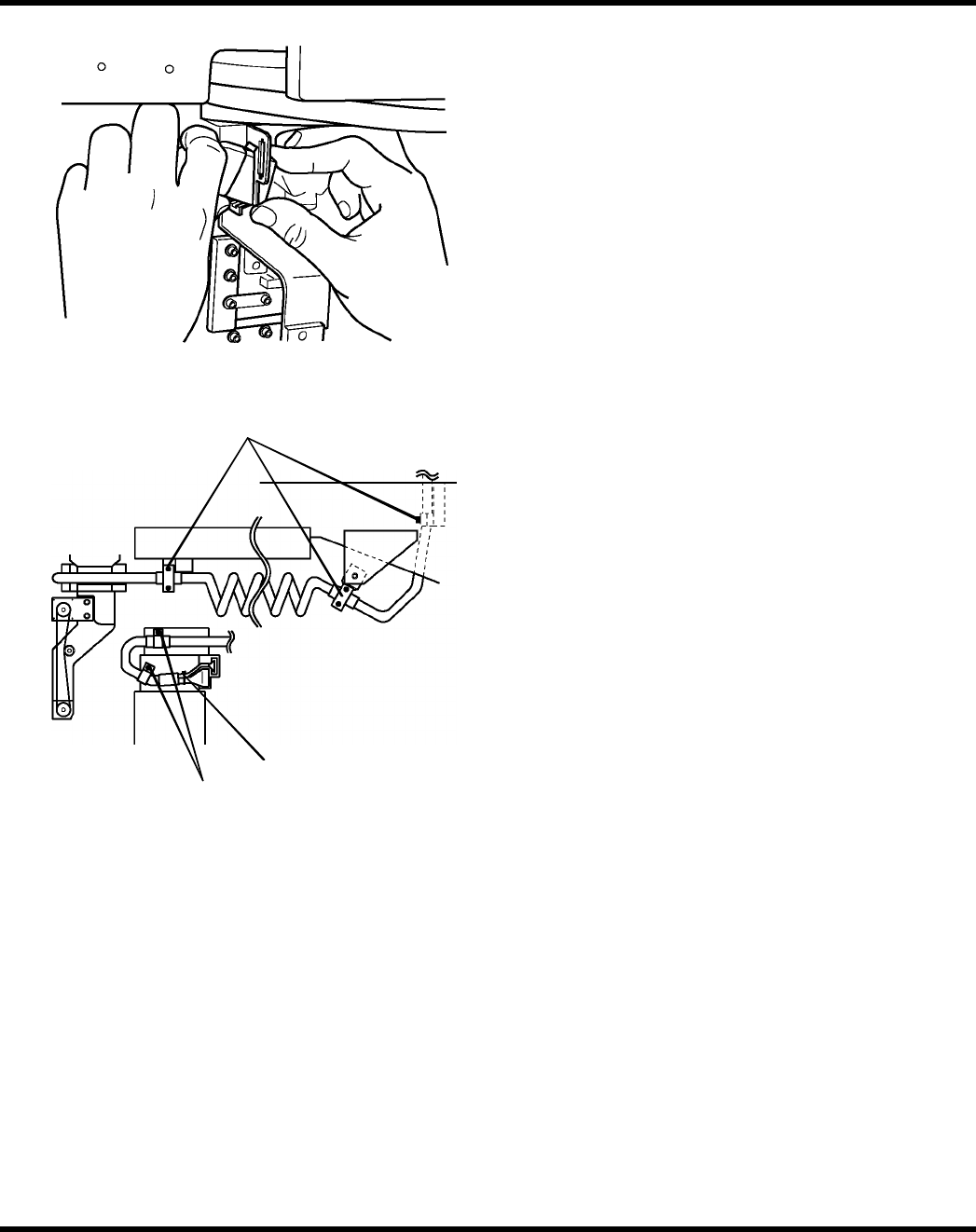

图 5 模块和罩盖固定螺钉位置
罩盖
(1
个固定螺钉
)
绝缘编带
模块
(2
个固定螺钉
)
第二步： 拆下卷线挡块和罩盖
1.拆下用来固定卷线的螺母罩盖和挡块固定螺
丝，并从挡块和罩盖里拆下卷线。
总共拆下 8 个挡块和罩盖固定螺母。（图5）
2.使用钳子，将固定到插入装置上去的卷线剪
断，并从插入装置上拆下卷线。（图 5）
D76MCC-83-3M0-AO 7.3-3
