AV K 2 B 维修手册 7.15 承插式传 动销 = 备忘录 = 7.15-2 D76MCC-83- 1P0-AO
AVK2B
维修手册
7.15 承插式传动销
7.15 承插式传动销
章节管理编号：D76MCC-83-1P0-A0
0.85 mm
+0
-0.05
Pusher
Cou
p
lin
g
bolt
Screw
Clinch base
V axis motor
(-) driver
V axis
= 准备 =
1.厚度量规
2.承插式传动销

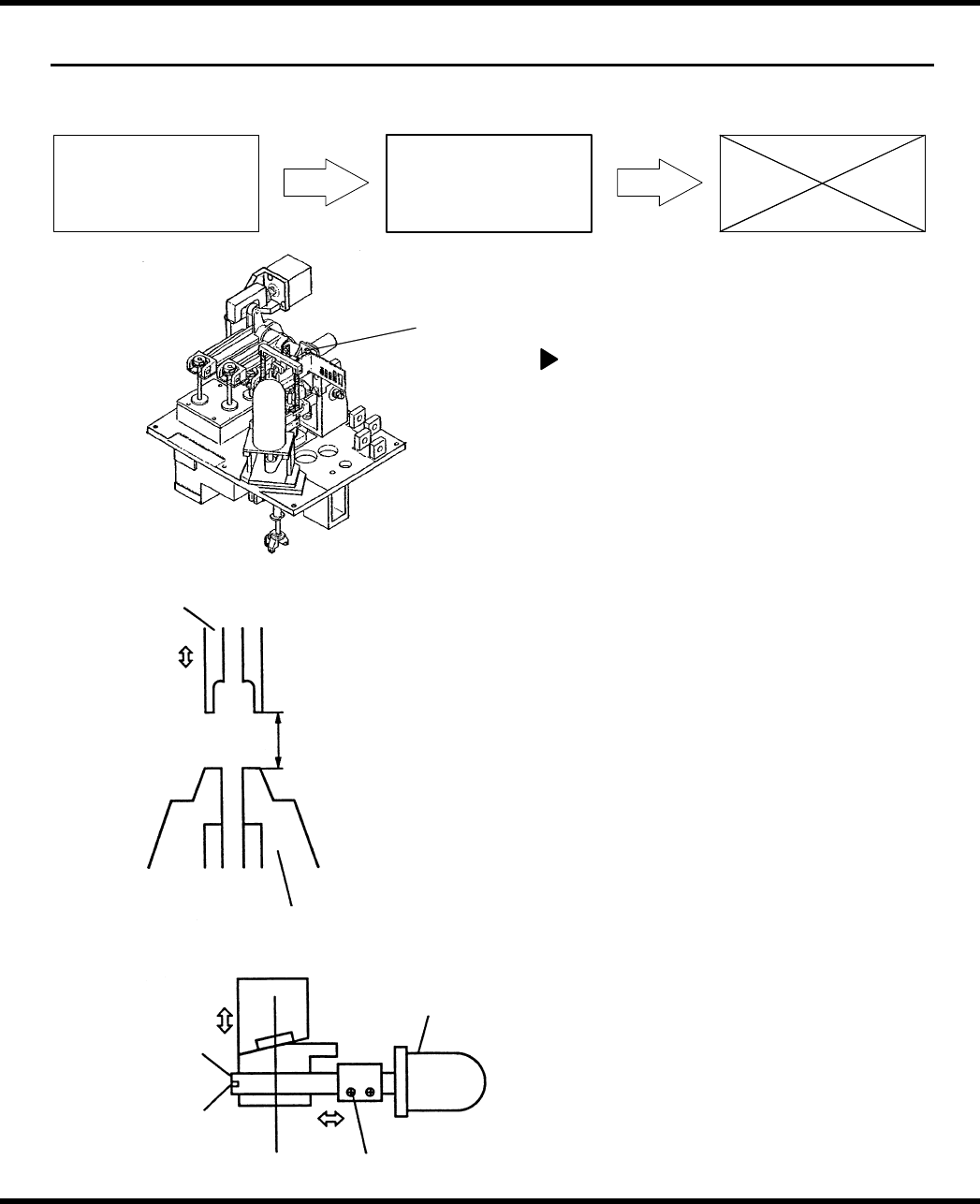

推进器和弯折模具间距调节
1.接通电源[ON]并返回原点
2.检查副控制板面上的“插件头伺服电机
OFF”按钮是否断开[OFF]。
3.断开插件头开关中的“插件头停止”开关
[OFF]（释放）。
4.将循环定时器的手动旋钮旋转至262º。（推
进器下限）
5.使用厚度量规，检查砧座上升部分和推进
器下降部分之间的间距。(CT262º V 轴
ORG)
= 规格 =
间距：0.8
± 0.85mm
6.拧松V轴电机的连接螺栓。
7.旋转螺钉，以调节间距。
8.拧紧连接螺栓。
9.将循环定时器的手动旋钮旋转至 0º。
10.合上插件头开关中的“插件头制动”开关
[ON]（锁定）。
11.断开在副操纵盘上的“插件头伺服电机关
闭”[OFF]。
12.返回原点。
13.再次检查间距。
D76MCC-83-1P0-AO 7.15-1
7. 15
推进器和
砧座间距调节（
V
轴原点）
7. 14
推进器和弯折
模具间距调节
V 轴
推进器
0.85±
0
0.05
mm
折弯器基座
V 轴 motor
螺钉
传动销
（承插销）
连接螺栓
AVK2B
维修手册
7.15 承插式传动销
= 备忘录 =
7.15-2 D76MCC-83-1P0-AO
AVK2B
维修手册
7.16 插入装置消耗部件更换
7.16 插入装置消耗部件更换
章节管理编号：D76MCC-83-2W0-A0
插入装置消耗部件更换
1.接通电源[ON]返回原点
2.
将循环定时器的手动旋钮旋转至0º。
3.断开电源[OFF]
4.拆下螺栓（4件）。
5.
拧松定位螺丝并拔出传动轴。
6.
拆下插入装置。
7.更换插入导轨，刀具和推进器。
8.
检查推进器和导轨板之间的的间距。
9.
检查插入导轨和弯折模具之间的间距。
= 指标 =
间距：0.01-0.03 mm
10.检查插入导轨侧面和弯折模具顶面之间的
间隙。
= 指标 =
间隙： 0 ± 0.02mm
Insertion unit drive
Bolts
Shaft
Guide base
Set screw
Steel ball
Pusher
Cutter
Insertion guide
Pins
Bending die
Cutter
Pusher
Guide plates
Insertion guide
Clearance
折弯模具
插入导轨
间
距
间 隙
折弯模具
D76MCC-83-2W0-AO 7.16-1
7. 16 插入装置消
耗部件更换
传动
定位螺钉
螺栓
插入装置驱动
插
入
导轨
刀具
刀具
定位销
钢球
推进器
导轨基座
推进器
折弯模具
插入导轨
导轨板
间距
