AVK2B
维修手册
7.24 旋转检测传感器调节
= 备忘录 =
7.24-2 D76MCC-83-3A0-B0
AVK2B
维修手册

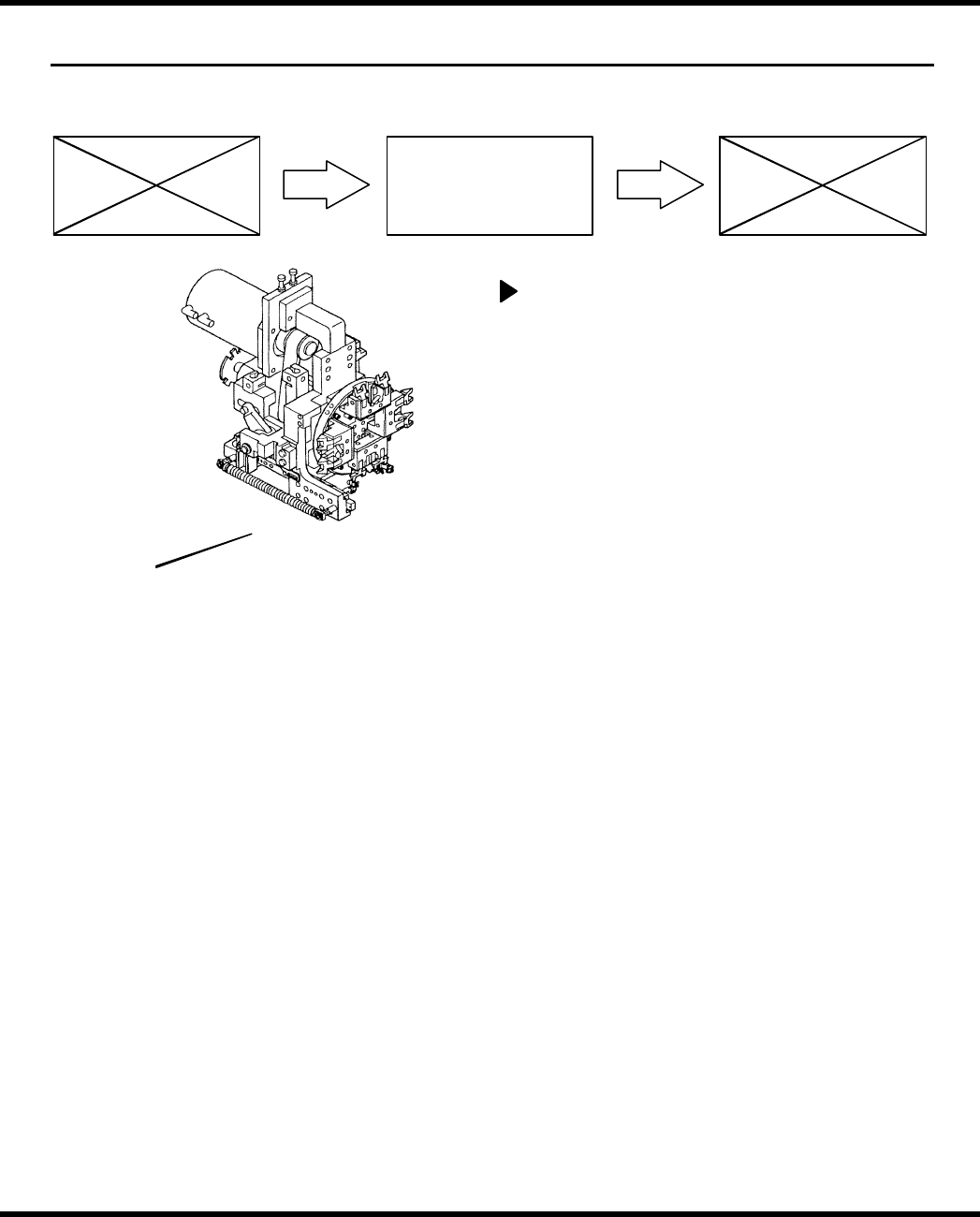

7.25 26/52mm 转换检测传感器调节
7.25 26/52mm 转换检测传感器调节
章节管理编号：D76MCC-83-2Y0-A0
传感器
26/52mm 转换检测传感器调节
1.接通电源[ON]并返回原点
2.合上副操纵盘的“滑动横动”开关[ON]。
3.合上副操纵盘上的“插件头伺服电机
OFF”开关[ON]。
4.断开邻近循环定时器的开关“插件头制
动”开关 [OFF]。
5.当循环定时器处于215—250º的范围内
时，检查传送跨距转换检测传感器指示
灯（红）是否亮起。
6.合上副操纵盘的“改变传送跨距”开关
[ON]。
7.当循环定时器处于215—250º的范围内，
检查传送跨距转换检测传感器指示灯
（红）是否熄灭。
8.如未熄灭，则应断开“改变传送跨距”
开关[OFF]，并将循环定时器手动旋钮旋
转到230º度。
9.调节传感器托架位置，直到传感器的光
轴对准托板的中央。
10.根据以上叙述的第五至第七步，检查指
示灯。
11.返回原点。
12.检查传送跨距转换检测传感器的指示
灯是否亮起。
13.如没有，调节传感器托架位置。
14.合上“改变传送跨距”开关[ON]。
15.检查传送跨距转换检测传感器的指示
灯是否熄灭。
16.如没有，调节传感器托架位置。
D76MCC-83-2Y0-BO 7.25-1
7. 25 26/52mm转换
检测传感器调节
AVK2B
维修手册
7.25 26/52mm 转换检测传感器调节
17.
在按第13步或第16步调整传感器托架位置时，根据以上叙述的第 2 至第 7 步检查指示灯明
暗状况。
