7.16 插入装置消耗部件更换
7.16 插入装置消耗部件更换
章节管理编号：D76MCC-83-2W0-A0
插入装置消耗部件更换
1.接通电源[ON]返回原点
2.
将循环定时器的手动旋钮旋转至0º。
3.断开电源[OFF]
4.拆下螺栓（4件）。
5.
拧松定位螺丝并拔出传动轴。
6.
拆下插入装置。
7.更换插入导轨，刀具和推进器。
8.
检查推进器和导轨板之间的的间距。
9.
检查插入导轨和弯折模具之间的间距。
= 指标 =
间距：0.01-0.03 mm
10.检查插入导轨侧面和弯折模具顶面之间的
间隙。
= 指标 =
间隙： 0 ± 0.02mm

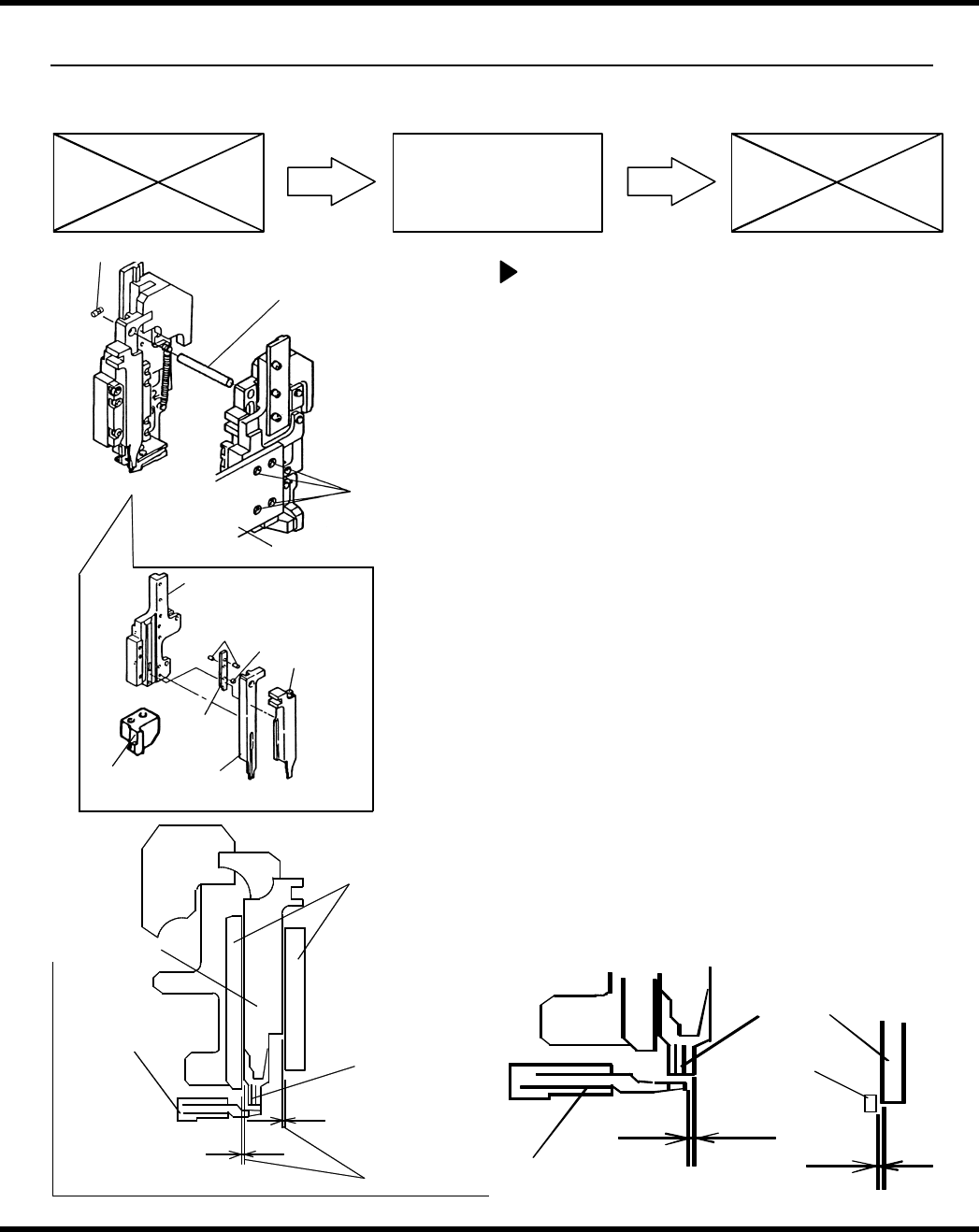

Insertion unit drive
Bolts
Shaft
Guide base
Set screw
Steel ball
Pusher
Cutter
Insertion guide
Pins
Bending die
Cutter
Pusher
Guide plates
Insertion guide
Clearance
折弯模具
插入导轨
间
距
间 隙
折弯模具
D76MCC-83-2W0-AO 7.16-1
7. 16 插入装置消
耗部件更换
传动
定位螺钉
螺栓
插入装置驱动
插
入
导轨
刀具
刀具
定位销
钢球
推进器
导轨基座
推进器
折弯模具
插入导轨
导轨板
间距
AVK2B
维修手册
7.16 插入装置消耗部件更换

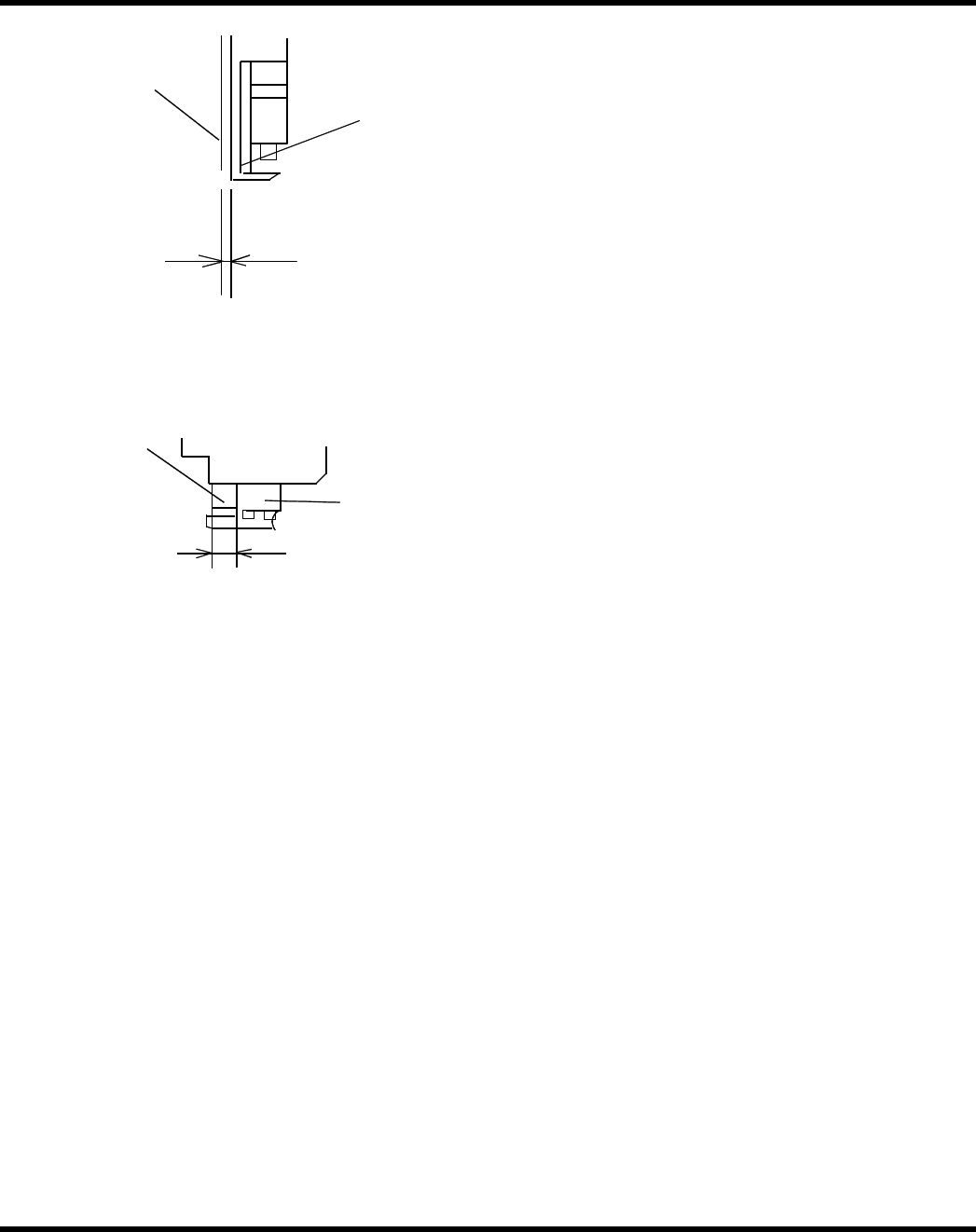

固定刀片
可移动刀片
间
距
间隙
固定刀片
可移动刀片
11.检查固定刀片和可移动刀片之间的间
距。
= 注 =
间距：0.00-0.03 mm
12.检查固定刀片侧面和可移动刀刃侧面
之间的间距。
= 注 =
间隙：5.00-5.05mm
= 注 =
确保更换已磨损或损坏的钢球或
定位销。
7.16-2 D76MCC-83-2W0-AO
AVK2B
维修手册
7.17 T 轴和插入装置的中心调整
7.17 T 轴和插入装置的中心调整
章节管理编号：D76MCC-83-2C0-A0
插
入
装置
后 侧
凸 轮 从 动 件
模
块
螺
栓
(
C
)
75. 50+0. 1m
m
(
D
)
(
B
)
T
轴
装置螺
栓
(
M5
×
4
)
LM 导轨
= 准备 =
1.千分尺
2.千分表
T轴和插入装置的中心调节。
1.接通电源[ON]并返回原点
2.将千分尺测量仪插入装置外侧。（B）
3.读取从插入装置外侧到中央的距离。（D）
4.将千分表安置于插入装置外侧。
5.将千分表归零。
6.从主操纵盘上，选择“F1”键（NC 轴点
动检查），并测量从插入装置到 LM 导
轨的距离。（C）
7.检查从LM导轨到插入装置中央的距离。
（B
÷2）+C
= 指标 =
间距： 75.50±0.1mm
8.如超出规定的范围，则拧松凸轮从动件
模块的螺钉。
9. 拧松T轴装置的螺钉（M5×4）并进行调
节。
= 注 =
上述的调节改变了传送夹前进和
后退冲程。
10.检查凸轮从动件是否正好接触到滑动
块。
11.拧紧凸轮从动件模块的螺栓。
= 注 =
当旋转手动轮旋钮旋转至循环定
时器 0º 时，确保 T 轴旋转平稳。
D76MCC-83-2C0-AO 7.17-1
