AV K 2 B 维修手册 4.1 控制系统 配置 4．1．3 P-783 概述 P-783(Panadac- 783)是采用 16 位微处理 机的多 CPU 系统控制器。 图 4.1-3.P-783 4.1-4 D76MCC-14- 020-BO
AVK2B
维修手册
4.1 控制系统配置
后面
交流伺服电动驱动器
紧急停机开关
后控制台
变压器盒
紧急停机开关

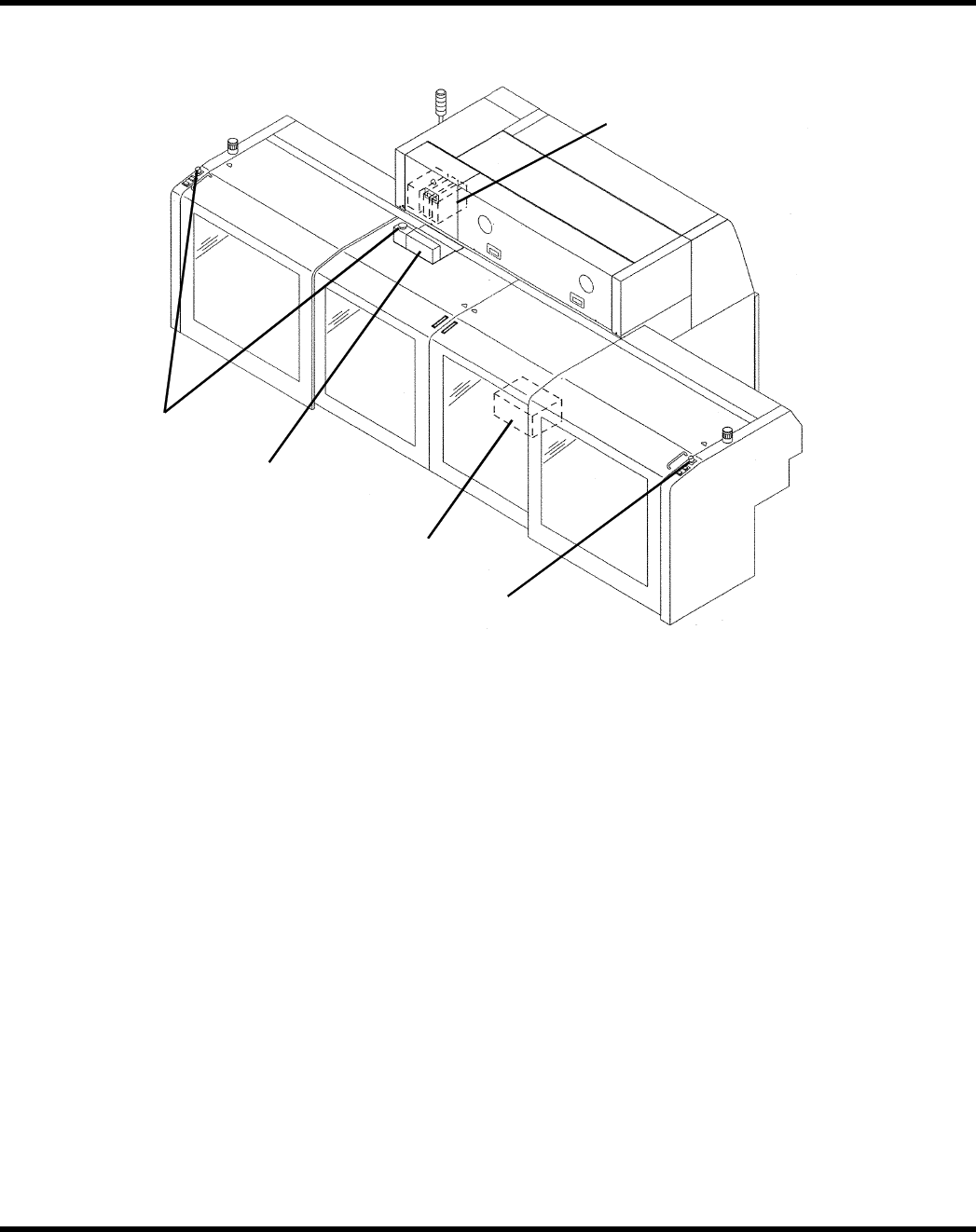

图 4.1-2.控制装置布置（后面）
D76MCC-14-020-BO 4.1-3
AVK2B
维修手册
4.1 控制系统配置
4．1．3 P-783
概述
P-783(Panadac-783)是采用 16 位微处理机的多 CPU 系统控制器。

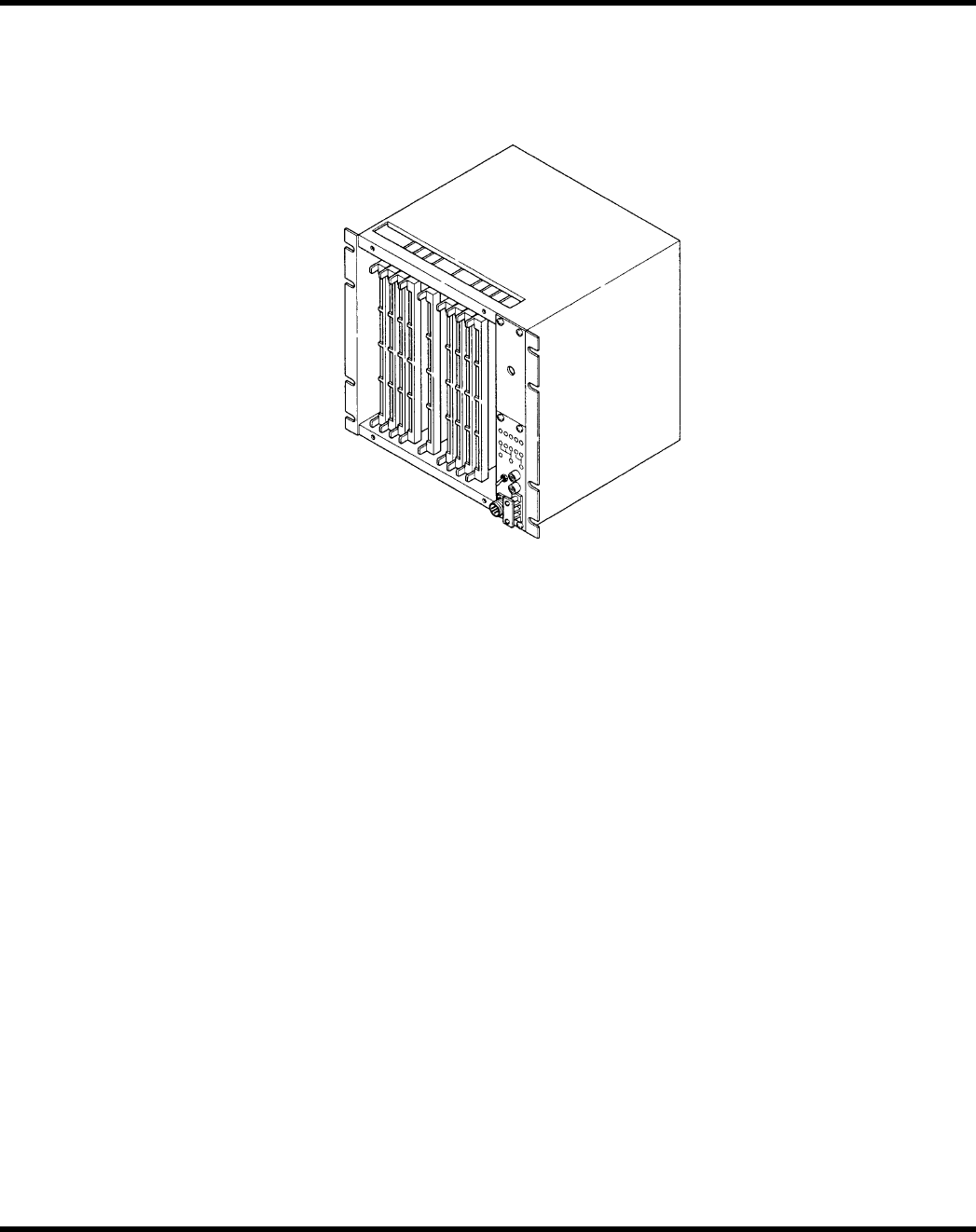

图 4.1-3.P-783
4.1-4 D76MCC-14-020-BO
AVK2B
维修手册
4.1 控制系统配置
线路板结构
P783 由以下各种控制卡组成：
MMC 卡
型号： JA-M00006-Cl
插口号： 1
功能： MMC 是“主机控制”的英文缩写。MMC 卡对所有其它控制卡进行控制，它接收
来自其它控制卡的数据，并向其它控制卡传送正确的命令。
MMI 卡
型号： LA-M00105—3G
插口号： 3
功能： MMI 是“主机接口”的英文缩写。MMI 卡控制外部环节的接口，并将数据送至
MMC 卡。
连接器布置：
CN1 CRT MMI
图 4-1.4.MMI 卡
SC 卡
型号： JA-M00016-C1
插口号： 5
功能： 利用顺序控制，SC 卡对插入头系统、传送系统以及出错处理作出判定。它将
判定结果的数据送至 MMC 卡，并将指令从 MMC 卡送至其它控制卡。
连接器布置：
CN1 SC3 SC2 SC1
图 4.1-5.SC 卡
脉冲电机控制卡
型号； SA-M00223
插口号： 8
功能： 脉冲电机控制卡接收来自 MMC 卡的数据，计算脉冲数和电机转向，然后将信
号数据送至脉冲电机驱动器。(选购)连接器布置：
CN1 CN2 CN3
图 4.1-6.脉冲电机控制卡
D76MCC-14-020-BO 4.1-5
