AV K 2 B 维修手册 5.5 下定位装 置 15±0.1 15±0.1 313±0.1 283±0.1 2 2 2 386±0.1 23±0.1 15±0.1 15±0.1 Y Ax i s ( Power OFF Inversio Power OFF Inversio YA x i s X A xis X A xis ( - ) Sensor Po sition Rela tion Schemat ic 2 D76MCC-Y4-…
AVK2B
维修手册
5.5 下定位装置
5．5．2 XY 工作台装置 (Y 轴驱动部件)
装置编号：
1083504000
1
2
3
4
5
编号 名 称 型 号
1. X轴(+)安全限位检测开关 D4C-3201
2. x轴（+）超限位检测 P921SA1
3. x轴原点检测 P921S1
4. x轴(-)超限位检测 P921SA1
5. x轴(-)安全限位检测 D4C-3201
5.5-2 D76MCC-Y4-000-BO
AVK2B
维修手册
5.5 下定位装置
15±0.1
15±0.1
313±0.1283±0.1
2
2
2
386±0.1
23±0.1
15±0.1
15±0.1
Y
Axis
(
Power OFF
Inversio
Power OFFInversio
YAxis
X Axis X Axis
(
-
)

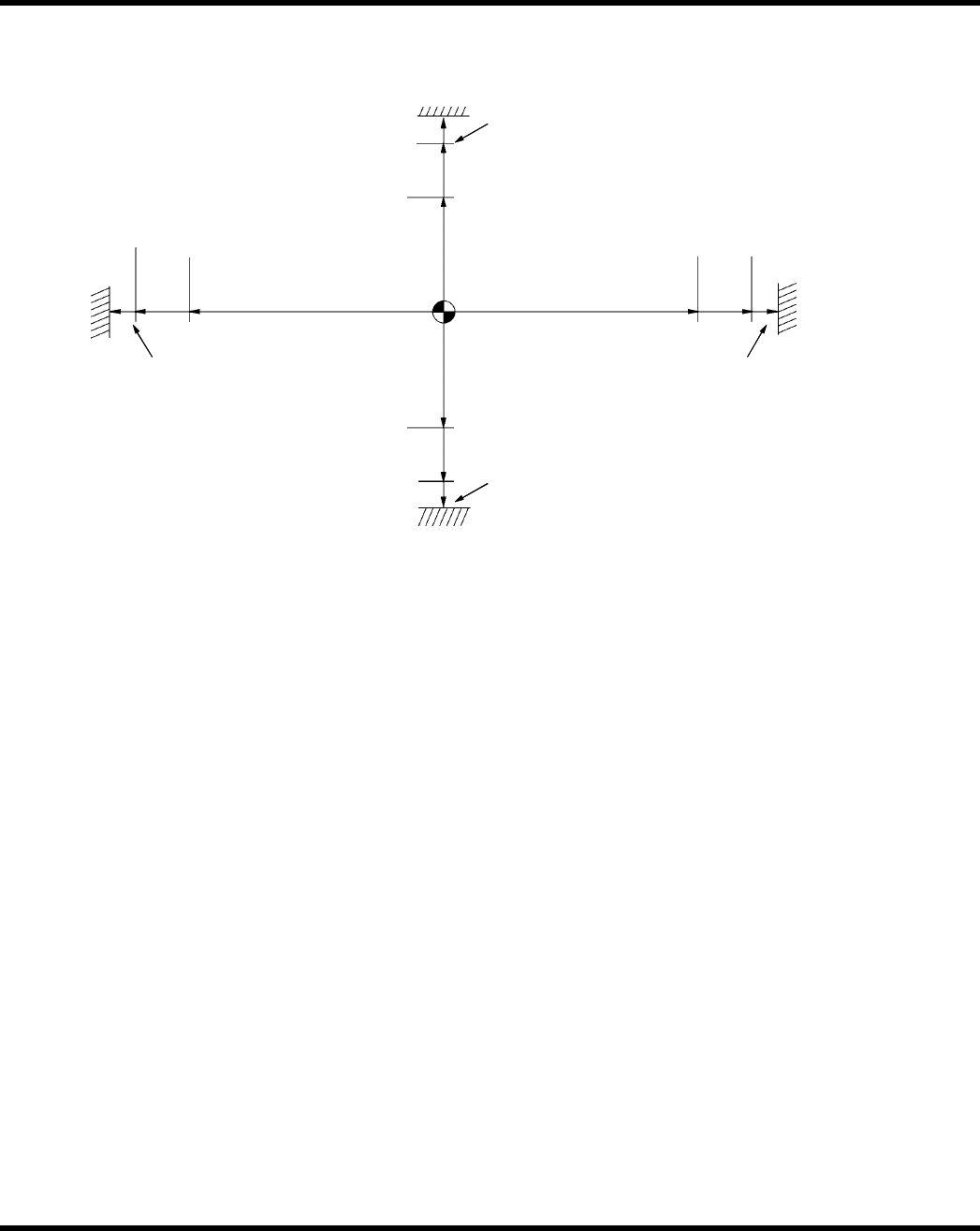

Sensor Position Relation Schematic
2
D76MCC-Y4-000-BO 5.5-3
Y 轴（-）
X 轴（-） X 轴（+）
Y 轴（+）
反向
反向
反向
电源断开
电源断开
电源断开
电源断开
传感器位置关系示意图
反向
AVK2B
维修手册
5.5 下定位装置
