AVK2B
维修手册
4.1 控制系统配置
线路板结构
P783 由以下各种控制卡组成：
MMC 卡
型号： JA-M00006-Cl
插口号： 1
功能： MMC 是“主机控制”的英文缩写。MMC 卡对所有其它控制卡进行控制，它接收
来自其它控制卡的数据，并向其它控制卡传送正确的命令。
MMI 卡
型号： LA-M00105—3G
插口号： 3
功能： MMI 是“主机接口”的英文缩写。MMI 卡控制外部环节的接口，并将数据送至
MMC 卡。
连接器布置：
CN1 CRT MMI
图 4-1.4.MMI 卡
SC 卡
型号： JA-M00016-C1
插口号： 5
功能： 利用顺序控制，SC 卡对插入头系统、传送系统以及出错处理作出判定。它将
判定结果的数据送至 MMC 卡，并将指令从 MMC 卡送至其它控制卡。
连接器布置：
CN1 SC3 SC2 SC1
图 4.1-5.SC 卡
脉冲电机控制卡
型号； SA-M00223
插口号： 8
功能： 脉冲电机控制卡接收来自 MMC 卡的数据，计算脉冲数和电机转向，然后将信
号数据送至脉冲电机驱动器。(选购)连接器布置：
CN1 CN2 CN3
图 4.1-6.脉冲电机控制卡
D76MCC-14-020-BO 4.1-5
AVK2B
维修手册
4.1 控制系统配置
识别卡
型号： FA．M0086l-43
插口号： 10
功能： 将来自 CCD 摄象机的元件插入孔数据记入存储器，并与预先确定的标准孔位
作比较后对数据进行计算。该计算结果送至 MMC 卡。
连接器布置：
图 4.1-7.识别卡
NC 控制卡
型号： FA．M00225-2A
插口号： 12 。
功能： NC 卡接收来自 MMC 卡的运行状态信号，并按照 NC 程序设定的数值将信号送至
交流伺服驱动器以控制交流伺服电机。
连接器布置：
NC1-A
NC4 NC3 NC1NC2
图 4.1-8.NC 控制卡
4.1-6 D76MCC-14-020-BO
AVK2B
维修手册
4.1 控制系统配置

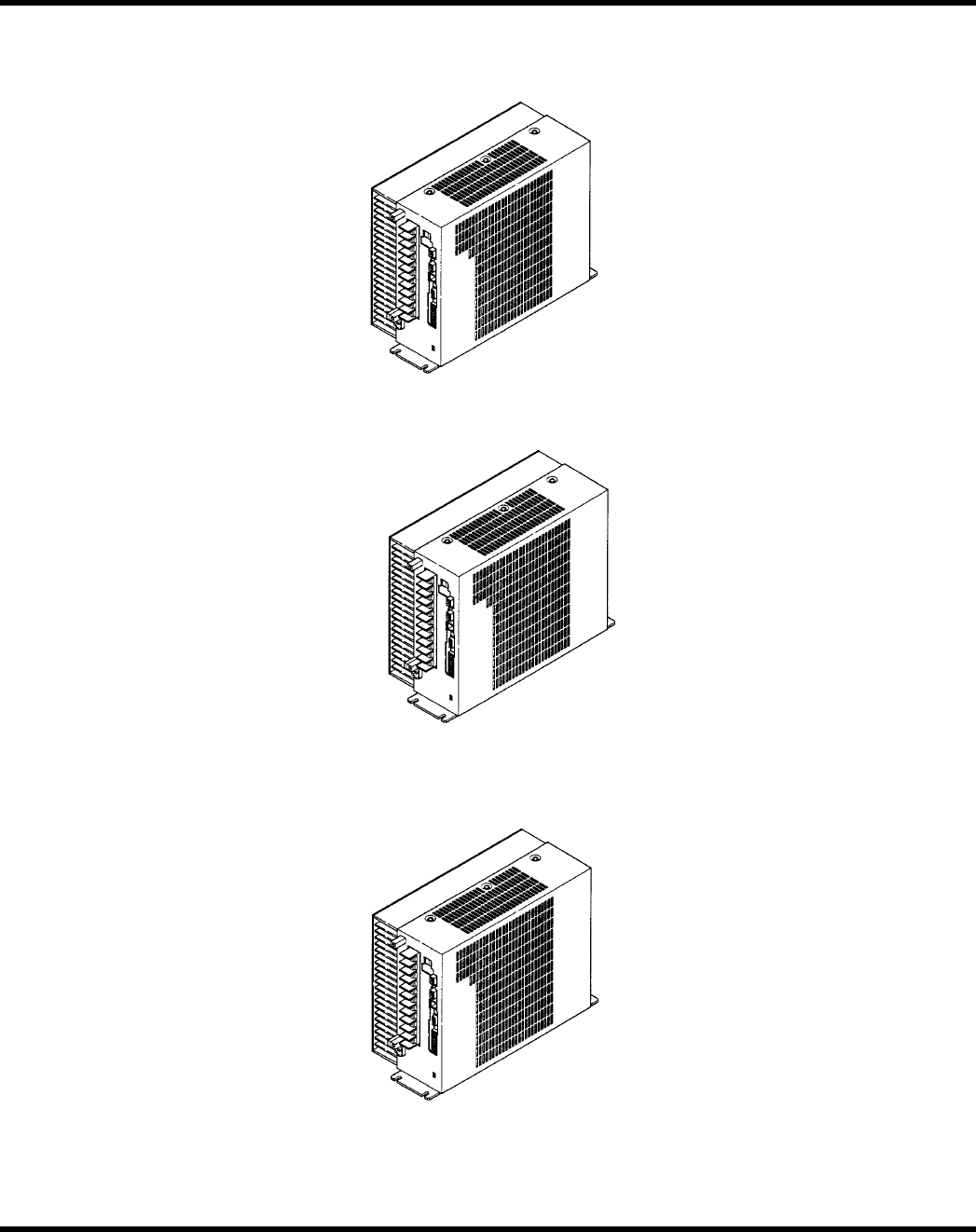

4．1．4 电机驱动器
Panadac 326M．2．0KW(用于 H 轴和θH 轴)
图 4.1-9.Panadac 326M-2.0KW
Panadac 326M．2.5 KW(用于 ZL 和 ZR 轴)
图 4.1-10.Panadac 326M-2.5KW
Panadac 326M．750W(用于 T、X、Y 和θA 轴)
图 4.1-11.Panadac 326M-750KW
D76MCC-14-020-BO 4.1-7
