2-39 2 检 查 程 序 的 创 建 5 按[创 建]按 钮 。 相机移到测定点位置。 6 设置“照明设定”参数。 参照前述“以元件为单位测定”的 Step5 的步骤设置“照明设定”参数。 7 按 [ 提取图像 ] 按钮，确认提取状态。 确认基板面已显示为红色。 8 按 [ 自动创建 ] 按钮，搜索测定点。 显示确认对话框之后，按 [ 是 ] 按钮开始搜索。 自动从 1 号视野开始按顺序搜索最佳测定点，并自动设置坐标。 只有搜索成功…
2-38
2
检查程序的创建
■ 以视野为单位测定
预先以视野为单位对测定点进行示教，并将各个测定点的高度作为以视野为单位的高度基准。
1
打开 [ 数据编辑 ]-“高度”画面。
2
选择“高度基准”选项卡并进行设置。
1. 从下拉框中选择“视野单位”。
2. “修正方法”中选择补偿点数。
‧
1 点补偿
测定 1 点的高度作为基准。
‧
2 点补偿
测定 2 点的高度作为基准。
‧
3 点补偿
测定 3 点的高度作为基准。

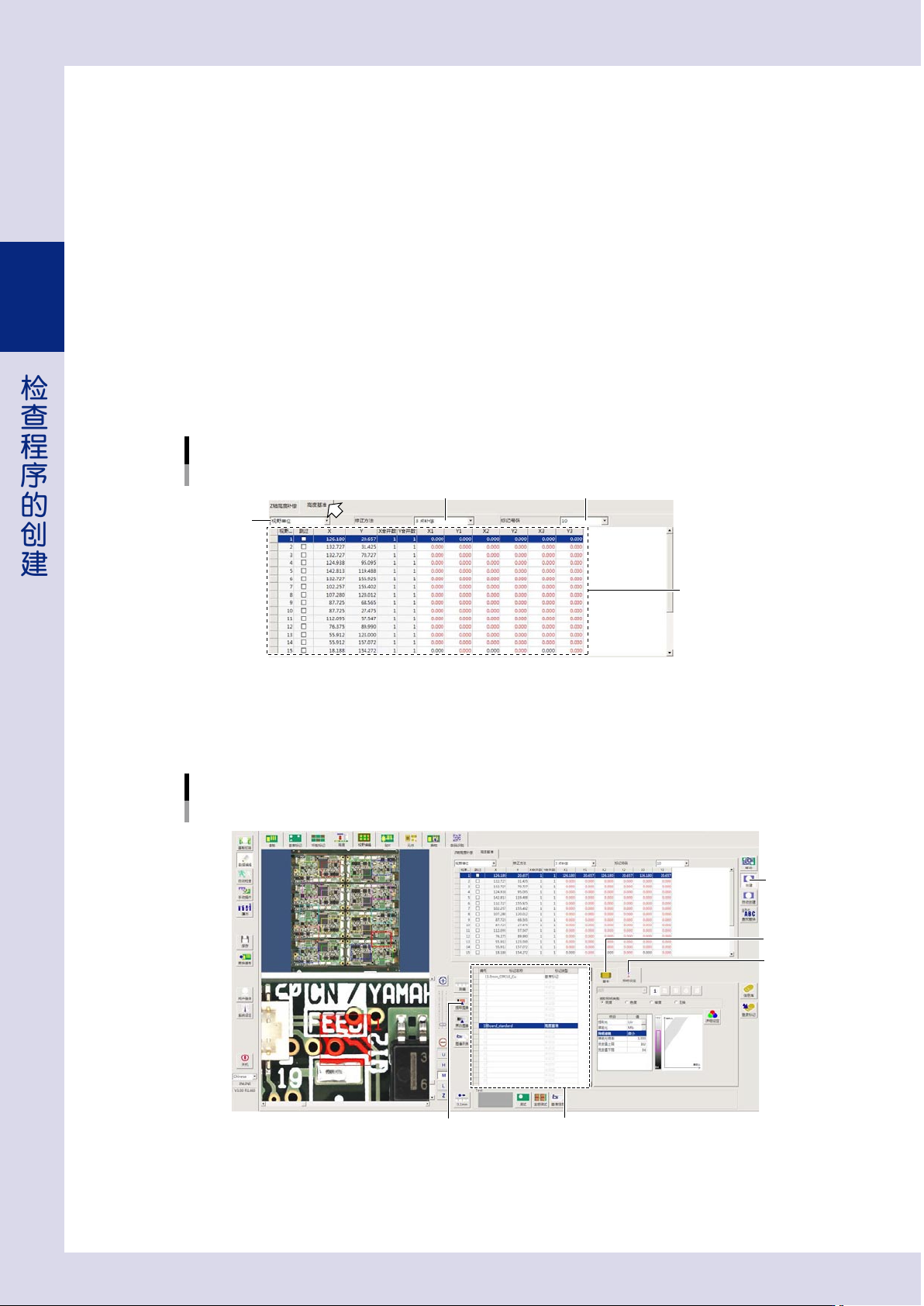

设置“高度基准”选项卡
以视野为单位测定
1
32
测定点列表
26284-P7-00
3
设置标记数据列表。
参照前述“以元件为单位测定”的 Step3 的步骤设置标记数据列表。
设置标记数据、参数与确认提取状态
以视野为单位测定
标记数据列表
26285-P7-00
4
设置“基本”参数。
参照前述“以元件为单位测定”的 Step4 的步骤设置“基本”参数。
2-39
2
检查程序的创建
5
按[创建]按钮。
相机移到测定点位置。
6
设置“照明设定”参数。
参照前述“以元件为单位测定”的 Step5 的步骤设置“照明设定”参数。
7
按 [ 提取图像 ] 按钮，确认提取状态。
确认基板面已显示为红色。
8
按 [ 自动创建 ] 按钮，搜索测定点。
显示确认对话框之后，按 [ 是 ] 按钮开始搜索。
自动从 1 号视野开始按顺序搜索最佳测定点，并自动设置坐标。
只有搜索成功的点才会自动设置坐标，若坐标值有变更，则显示为蓝色。
搜索失败的点，其坐标值显示为红色。
参考
‧
搜索会自动避开有元件框的位置进行搜索。
‧
根据设置的“修正方法”不同，搜索的测定点不一样。
1 点补偿 ：搜索视野中心附近。
2 点补偿 ：搜索对角上的 2 点。
3 点补偿 ：搜索的 3 点需使由该 3 点构成的三角形的面积达到最大。
n
要点
若有无法搜索到测定点的视野时，会显示错误提示。此时，请按照画面提示进行操作。
9
确认搜索的结果。
1. 搜索结束之后，会显示“高度基准测试结果”列表。确认以橙色或红色显示的测定点的位置。
2. 按 [ 关闭 ] 按钮，返回“高度”画面。
确认搜索结果
以视野为单位测定
“高度基准测试结果”列表
[全部测试]按钮
26286-P7-00
0
测定高度。
按 [ 测试 ] 按钮，对设定的视野内的测定点测定高度。
需要一次性对所有视野内的测定点进行测试时，按 [ 全部测试 ] 按钮。
q
保存检查程序。
按按钮区的 [ 保存 ] 按钮，保存检查程序。
2-40
2
检查程序的创建
3.5 视野参数
视野，是检查机进行检查时的相机视野。视野的设置，是在基板上想要检查的位置设置视野，对每个视野拍摄图
像并保存。进行自动检查时，机头移到所设置的坐标处进行检查。设置视野必须在检查机上进行，iPro 离线编程
软件 ( 选配 ) 无法设置视野。
参考
iPro 离线编程软件 ( 选配 ) 只可以利用保存的图像来修改数据。此处所保存的图像还可以作为 OK 图像在基板维修站 ( 选配 ) 中使用。
3.5.1 视野图像的添加
在检查程序中已保存有“Standard Image”图像时，为修改数据，还可以添加视野图像。
下面，介绍添加视野图像的方法。
1
打开“视野编辑”画面。
按 [ 数据编辑 ] 按钮，选择“视野编辑”选项卡。
2
将想要添加图像的基板传入检查机内。
3
按[新建]按钮。
1. 选择图像列表分组框中“视野图像”选项卡，按 [ 新建 ] 按钮。
2. 显示确认对话框之后，按 [ 是 ] 按钮。视野图像被保存，保存图像时的日期被输入到“基板 ID”栏中。
参考
保存检查程序自动调整用的空板图像时，按图像列表分组框中“空板图像”选项卡的 [ 新建 ] 按钮。
关于检查程序的自动调整，请参照本章后述“4. 检查程序的自动调整”。
“视野编辑”画面
添加保存视野图像
[新建]按钮被添加的视野图像视野图像
“视野图像”选项卡 “空板图像”选项卡
26233-P7-10
4
保存检查程序。
按按钮区的 [ 保存 ] 按钮，保存检查程序。
