1-14 1 基 本 操 作 项 目 按 钮名 功能 そ の他 1 7 移动 间 距 目前尚未使用。 1 8 图像 列 表 打开“图像列表”对话框，显示保存在检查程序中的图像列表。 可以从图像列表中选择需要显示的图像。 1 9 黑白 图 像 显示在“照明设定”参数中所设条件下的黑白图像。 2 0 测试 结 果 显示测试的结果。 2 1 测试 对 选定 的 检 查对 象 进行 测 试 。 2 2 测定 结 果 测试结束之后，按该按钮，…
1-13
1
基本操作
1.4.8 “异物”画面
在异物画面中，可以设置各项参数来检查基板上是否有异物。在视野内除元件外的区域进行检查，检出芯片、锡球、
尘屑等异物。因毛刺等易被误检出的切槽等，则可以根据其形状创建相应的异物屏蔽框 ( 非检查区 )，使其被排除
在检查对象之外。
[数据编辑] -“异物”画面
1
2
3
4
5
6
11
12
检查项目信息
14
13
15 16 17 7 8 9 10 18 19 20 21 22 23 24
参数
视野信息
检查屏蔽信息
视野分布图
视野图像
26126-P7-00
项目 按钮名 功能
视野信息報 1 移动 在视野信息列表中选定视野行之后，按该按钮，相机会移到选定的视野。
检查项目信息
2 新建 添加检查对象。
3 剪切
将选定的行复制到剪贴板后删除所选行。被删除行以下的行向上移动。被剪切的数据
会被保存直到进行了“插入粘贴”或“剪切”、“复制”了其它数据为止。
4 复制 将选定的行复制到剪贴板。
5 插入粘贴
在贴片信息中插入或覆盖剪贴板上的数据。按该按钮，打开“添加 Ref”的对话框之
后可以选择添加方法。
6 删除 删除选定的行 ( 检查项目信息 )。被删除行以下的行会向上移动。
检查屏蔽信息
7 编辑 打开“提取屏蔽区域”画面，创建或编辑异物屏蔽数据。
8 重新配备 用手动方式移动了视野位置时，若按该按钮，可以使视野与屏蔽框位置重新建立关联。
9 删除
删除选定的行 ( 检查屏蔽信息 )。被删除行以下的行会向上移动。
直接在视野图像上拖动鼠标也可以指定删除范围。
10 创建 按该按钮之后，在视野图像上拖动鼠标可以直接将指定的范围设定为屏蔽框。
参数 － －報 设置作为异物识别的检出条件、判定条件等参数。
其它
11 检查屏蔽框 以蓝绿色显示设定在“检查屏蔽信息”列表中的屏蔽框。
12 测量 显示光标所在位置的坐标与亮度。在视野图像上拖动鼠标可以测量距离。
13 提取图像 以红色显示提取的区域。
14 图像缩放
＋ ：放大显示视野图像。
－ ：缩小显示视野图像。
使用鼠标的滚轮也可以放大或缩小图像的显示。
15 切换显示 U、H、M、L 按钮切换视野图像的照明。Z 按钮
*2
以灰度显示视野图像的高度
16 3D
*1
显示视野的 3D 图像。
1-14
1
基本操作
项目 按钮名 功能
その他
17 移动间距 目前尚未使用。
18 图像列表
打开“图像列表”对话框，显示保存在检查程序中的图像列表。
可以从图像列表中选择需要显示的图像。
19 黑白图像 显示在“照明设定”参数中所设条件下的黑白图像。
20 测试结果 显示测试的结果。
21 测试 对选定的检查对象进行测试。
22 测定结果 测试结束之后，按该按钮，可以打开“检查结果”画面。
23 全部测试 对所有视野进行异物检出测试。
24 详细结果 显示所有视野进行异物检出测试的结果。
*1
只有选配了 3D 投影仪的检查机才可以使用。
1-15
1
基本操作

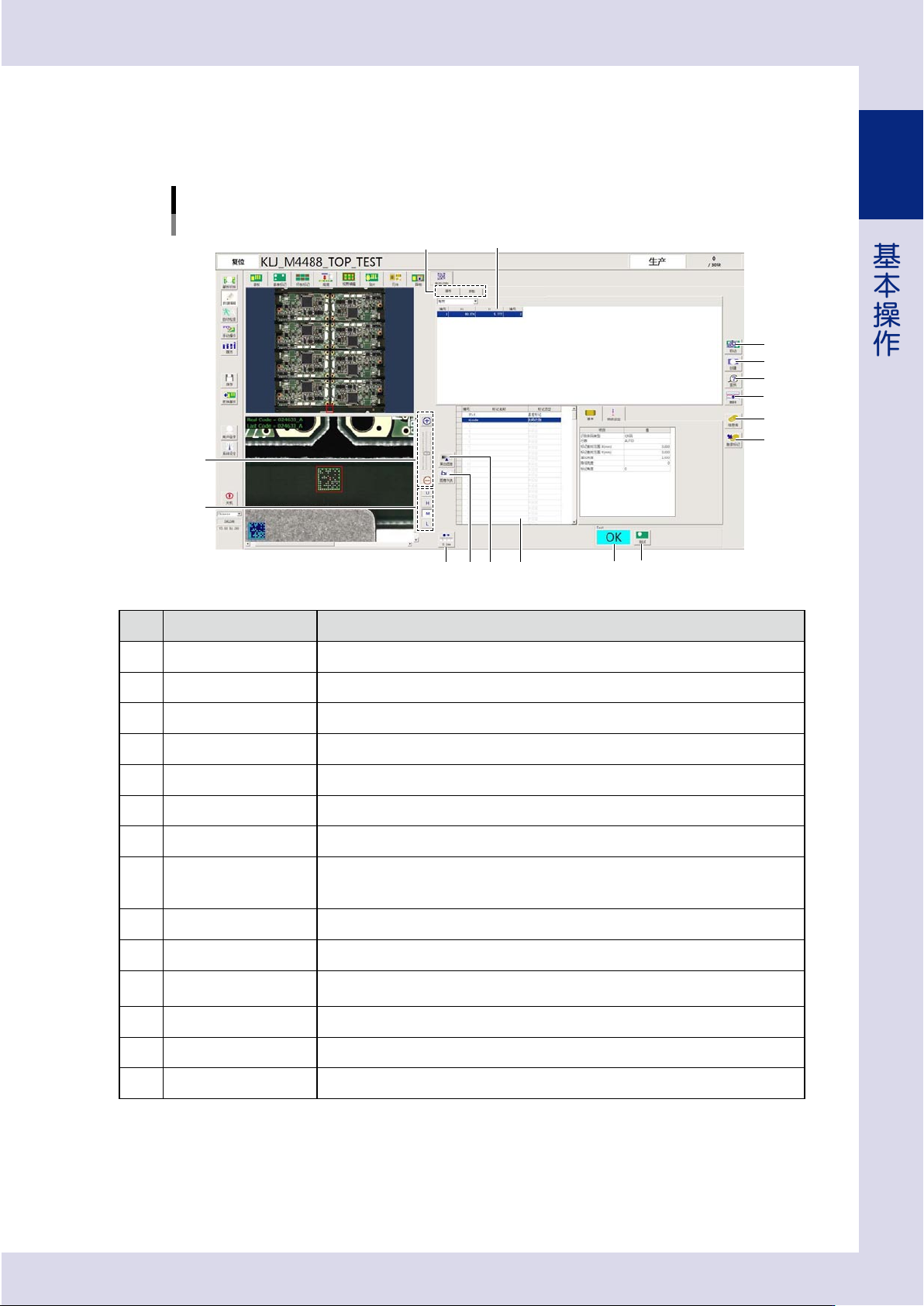

1.4.9 “条码识别”画面
条码识别，是读取基板上 QR 码的功能。条码识别有以基板为单位的“基板条码识别”与以拼板为单位的“拼板条
码识别”2 种。详细内容，请参阅后述第 2 章“3.8 条码识别参数”。条码识别画面可以设置与编辑识别条码的条件。
[数据编辑] -“条码识别”画面
9
8
141311 10
12
条码列表
条码数据列表
1
3
4
6
2
7
5
26110-P7-10
项目、按钮名 功能
1
基板 / 拼板
*
选择以基板还是拼板为单位使用条码识别。
2
移动 使相机移到在条码列表中选定的 X、Y 坐标位置。
3
创建 将识别到的条码中心作为条码识别的位置坐标登录到列表中。
4
查找 目前尚未使用。
5
删除 目前尚未使用。
6
信息库 打开信息库画面，可以选择信息库中的条码复制到条码数据中使用。
7
登录标记 将选定的条码登录到信息库。
8
图像缩放
＋ ：放大显示条码图像。
－ ：缩小显示条码图像。
使用鼠标的滚轮也可以放大或缩小图像的显示。
9
照明按钮 切换条码图像的照明。可以从 U、H、M、L 照明中选择使条码清晰可见的照明。
10
黑白图像 显示在“照明设定”参数中所设条件下的黑白图像。
11
图像列表
可以选择保存在检查程序中的图像进行条码识别测试。
按该按钮，打开“图像列表”对话框，选择图像之后按 [OK] 按钮。
12
移动间距 按此按钮，可以调节按滚动条箭头时相机的移动间距 (0.01mm、0.100mm、0.500mm、5.000mm)。
13
测试结果 显示条码识别测试的结果。
14
测试 进行条码识别测试。
*
拼板选项卡只有 [ 系统设定 ]-“服务器设定”画面的“保存 SPC 履历数据”与“SPC 数据库”的设置为“启用”时才显示。
