2-46
2
检查程序的创建
■ 展开拼板
集合基板 ( 拼板 ) 等想要复制多个视野时，如果使用“展开拼板”功能，操作会非常简便。此外，如添加、删除、
移动了元件等对数据进行了编辑时，可以简单地将编辑内容扩展到其它拼板。
下面，以下图所示集合基板为例介绍“展开拼板”功能。
基板例
1号拼板
被选定的贴片信息
3号拼板
5号拼板
7号拼板 8号拼板
6号拼板
4号拼板
2号拼板
贴片信息
26256-P7-10
● 旋转展开 ( 输入坐标 )
旋转展开有“输入坐标”与“确认元件”2 种方法。知道基板的设计值时，适合使用“输入坐标”的方法 ；不知道时，适合
使用“确认元件”的方法。
下面，介绍使用输入坐标的方法将 1 号拼板的贴片信息复制到 3 号拼板的方法。
1
打开“展开拼板”画面。
按“视野编辑”画面的 [ 展开拼板 ] 按钮，打开“展开拼板”画面。
“展开拼板”画面
[展开拼板]按钮
“视野编辑”画面
“展开拼板”画面
26240-P7-10
2-47
2
检查程序的创建
2

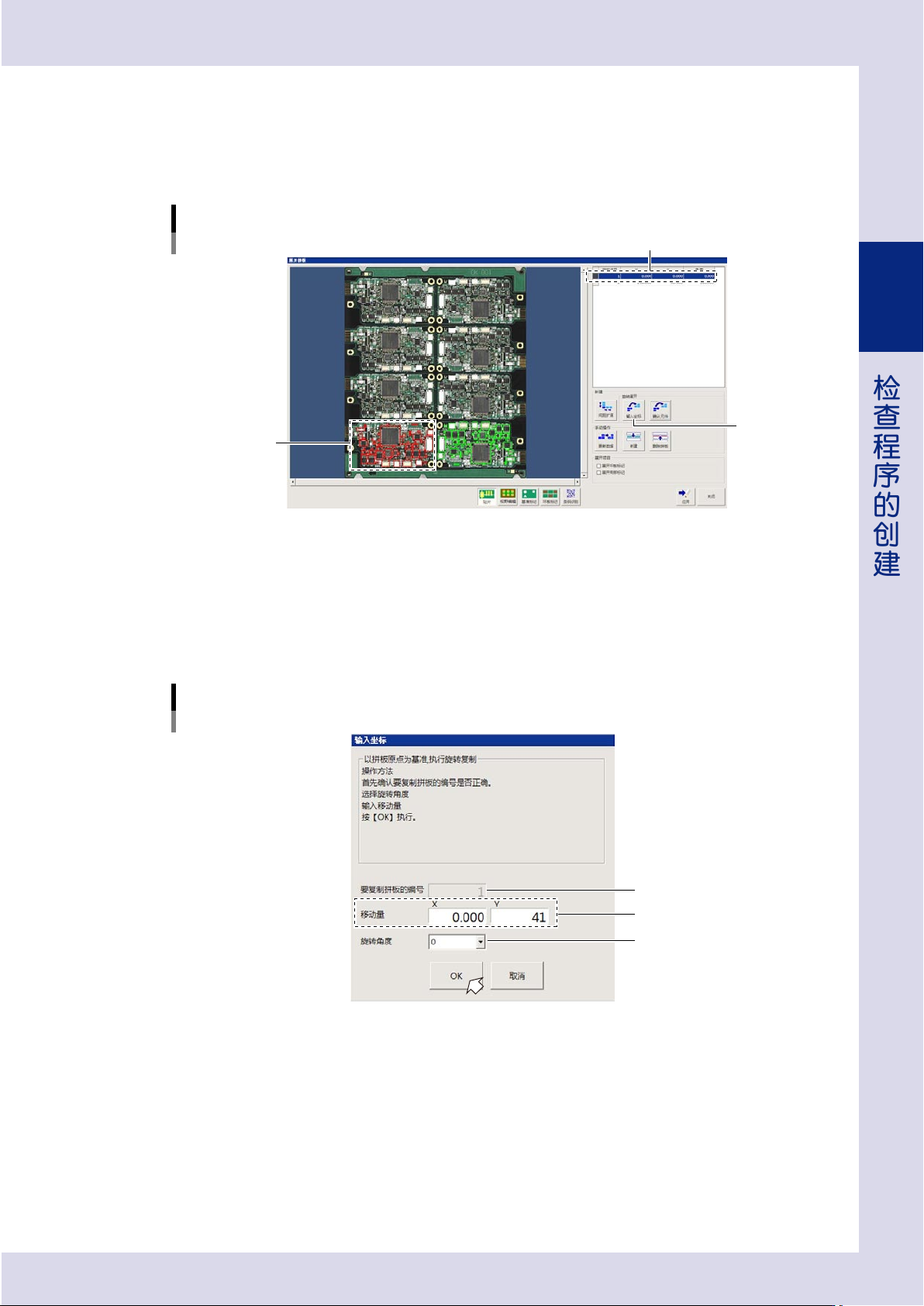

选择要复制的拼板。
从拼板位移信息列表中选择准备复制的拼板。
此例是将 1 号拼板的贴片信息复制到 3 号拼板，因此此处选择 1 号拼板。被选定的拼板的贴片信息显示为
红色。
选择要复制的拼板
选择拼板
被选定的贴片信息
26241-P7-10
3
按 [ 输入坐标 ] 按钮。
显示“输入坐标”画面。
4
确认“要复制拼板的编号”显示框。
确认“要复制拼板的编号”显示框中是否显示的是在 Step2 中选定的拼板编号。
“复制后坐标值”的输入
26242-P7-10
5
输入移动量。
输入向复制目的地复制时 X、Y 方向上的移动量 ( 拼板间距 )。
6
选择旋转角度。
从下拉框中选择复制时需旋转的角度。此例中选择“0”度。
2-48
2
检查程序的创建
7

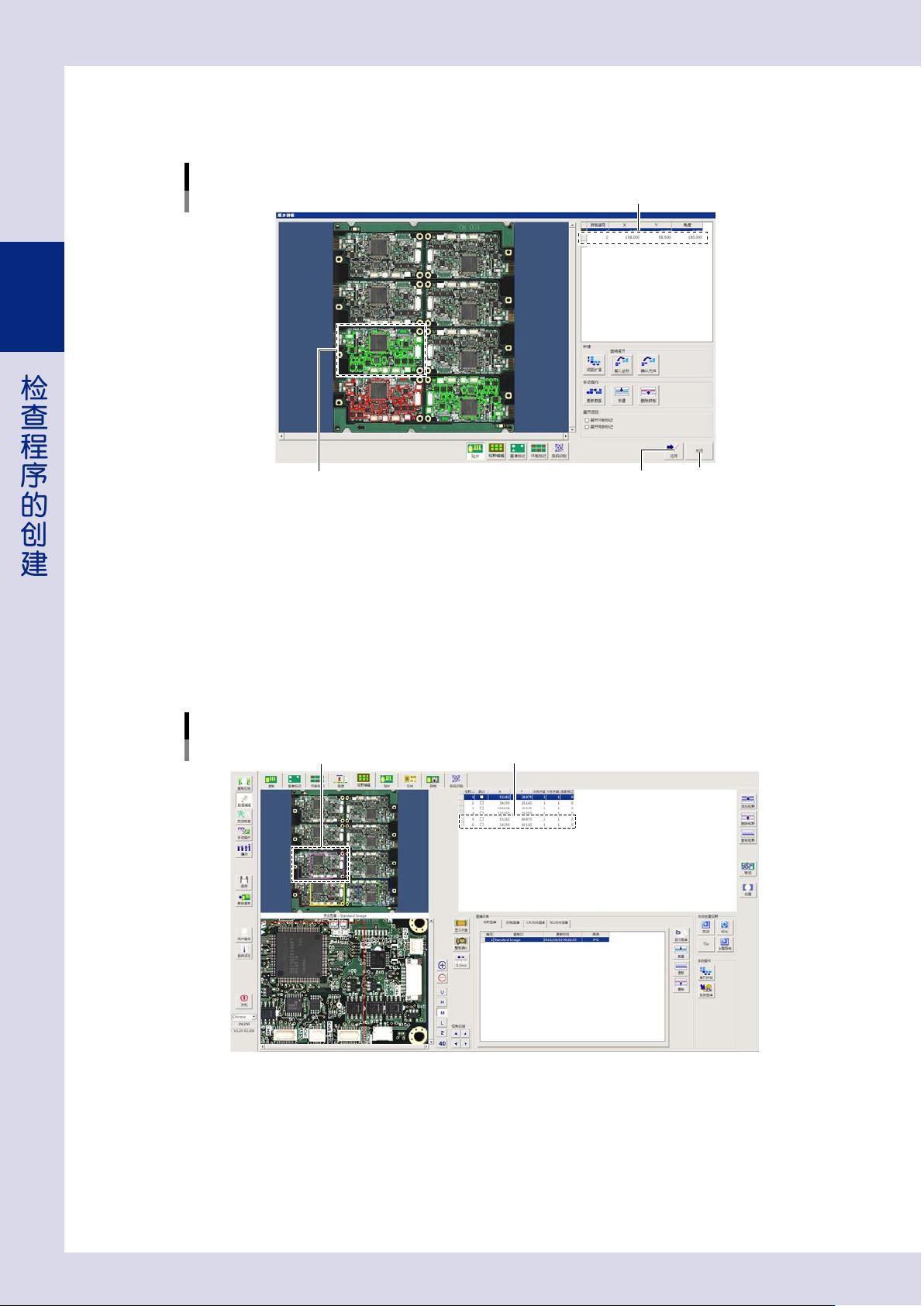

按 [OK] 按钮，进行旋转展开。
被展开的拼板贴片信息显示在基板整板图像上，拼板位移信息被添加到拼板位移信息列表中。
展开之后的画面
被添加的拼板位移信息
被展开的贴片信息
26258-P7-10
8
将展开的数据保存到检查程序中。
1. 按“展开拼板”画面的 [ 应用 ] 按钮。
2. 显示确认对话框之后，按 [ 是 ] 按钮。展开的拼板数据被保存到检查程序中。
9
确认保存的数据。
1. 按“展开拼板”画面的 [ 关闭 ] 按钮，返回“视野编辑”画面。
2. 被复制的视野显示在视野分布图中，视野数据也被添加到视野列表中。
“视野编辑”画面
被添加的视野数据被复制的视野
26259-P7-10
