2-56
2
检查程序的创建

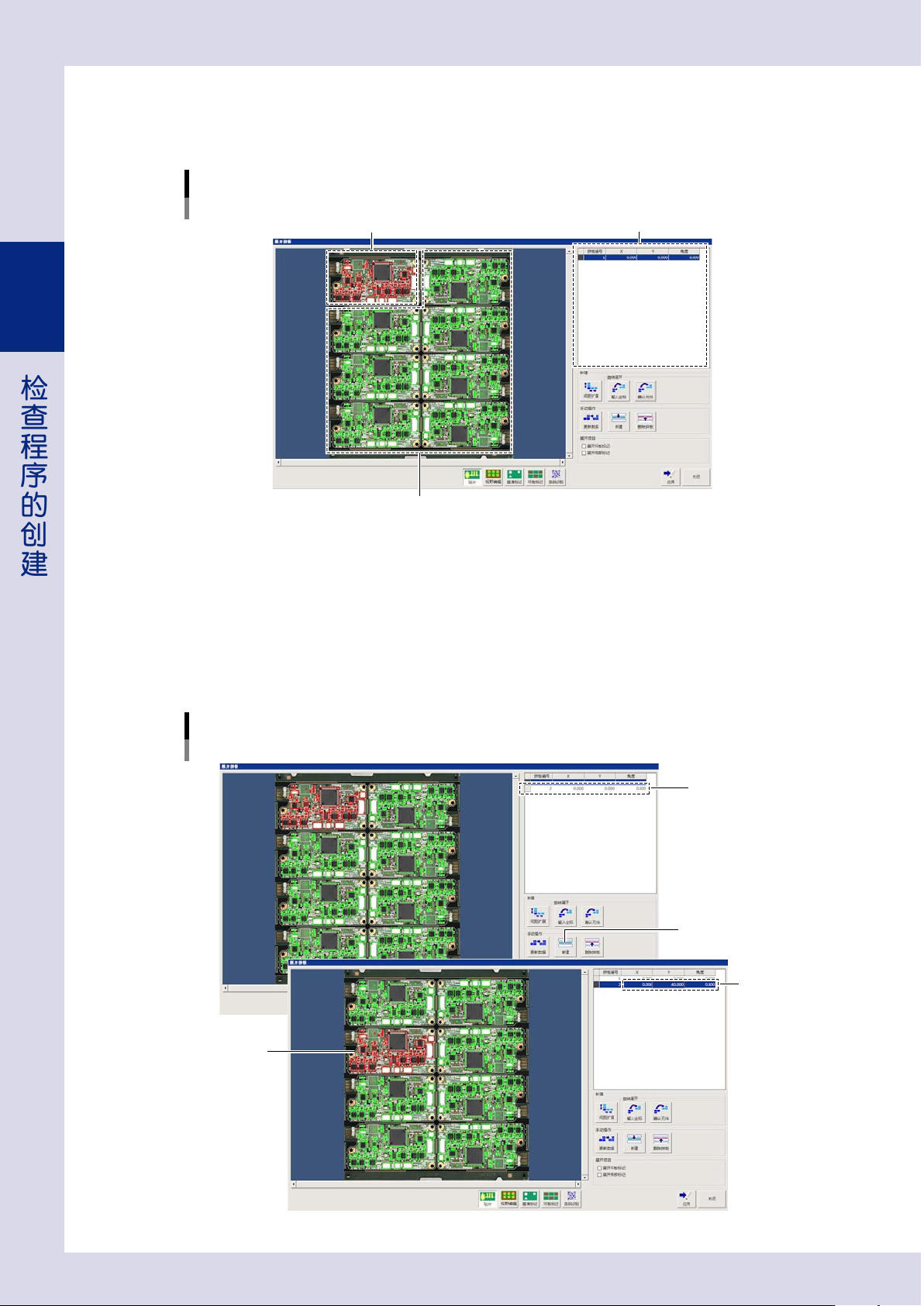

● 拼板位移信息的设定
在集合基板 ( 拼板 ) 检查程序中，当贴片信息内有拼板信息但无拼板位移信息时，若添加拼板位移信息，可以将编辑的拼板
信息扩展到其它拼板或修改拼板的间距。
“展开拼板”画面
例
1号拼板的贴片信息 (有拼板信息)
2〜8号拼板的贴片信息 (有拼板信息)
拼板位移信息
26287-P7-00
1
添加拼板位移信息。
按“展开拼板”画面的 [ 新建 ] 按钮。拼板位移信息列表中将添加 1 行。
2
输入拼板位移信息。
1. 选定添加的行。该行所对应的拼板贴片信息显示为红色。
2. 在 X、Y、角度单元格中输入位移值。
添加拼板位移信息
[新建]按钮
该拼板的
贴片信息
(显示为红色)
被添加的
拼板位移信息
输入位移值
26288-P7-00
2-57
2
检查程序的创建
3
给所有拼板输入拼板位移信息。
反复进行 Step1 〜 2 的步骤，给所有拼板输入拼板位移信息。
4

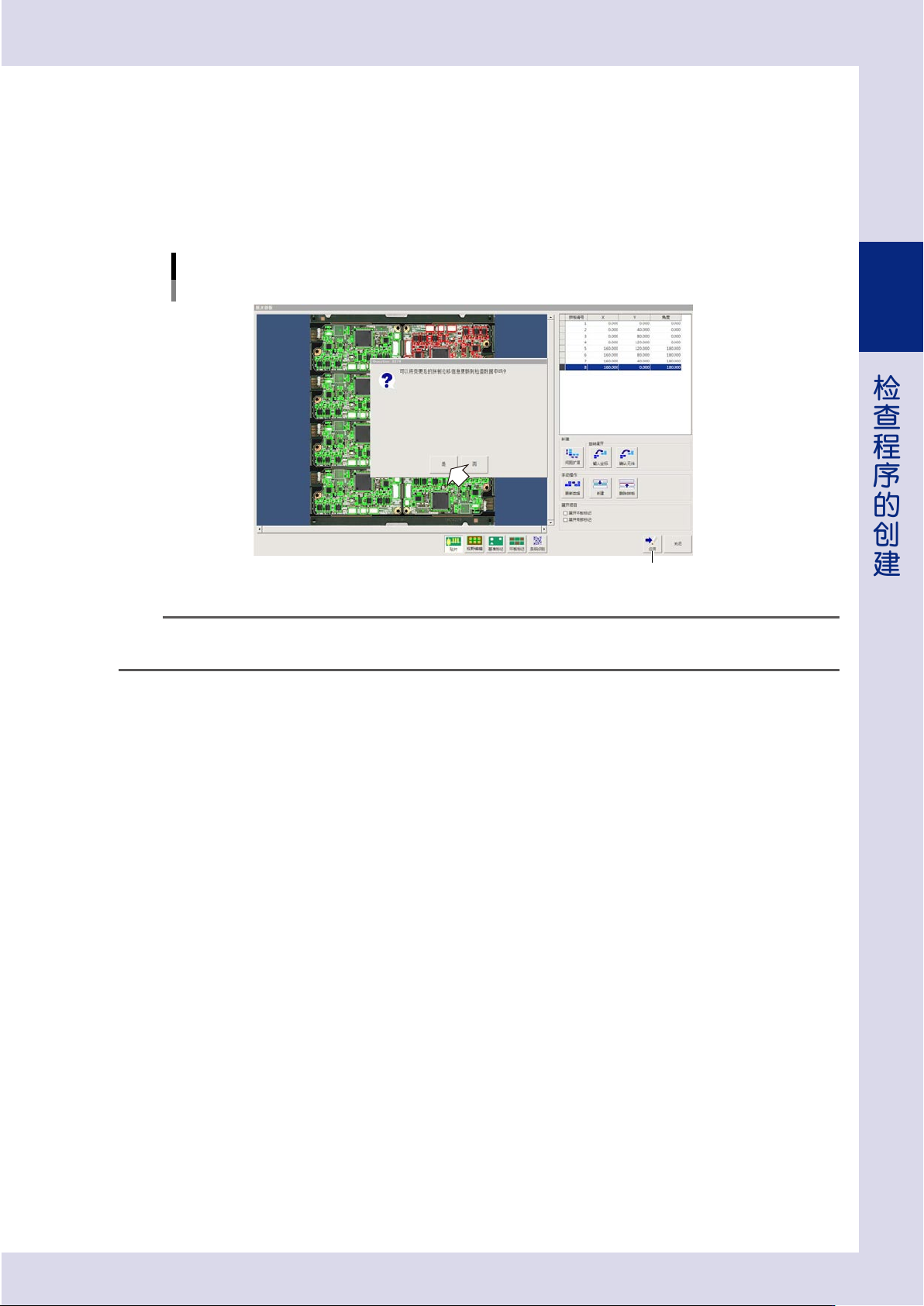

将添加的拼板位移信息保存到检查程序中。
1. 按 [ 应用 ] 按钮。
2. 显示确认对话框之后，按 [ 是 ] 按钮。添加的拼板位移信息被保存到检查程序中。
保存拼板位移信息
[应用]按钮
26289-P7-00
参考
对数据进行了编辑，如添加、删除或移动了元件等，需要将该编辑内容扩展到其它拼板时，使用 [ 更新数据 ] 按钮。
关于更新数据功能，请参阅本章前述“● 更新数据”。
2-58
2
检查程序的创建

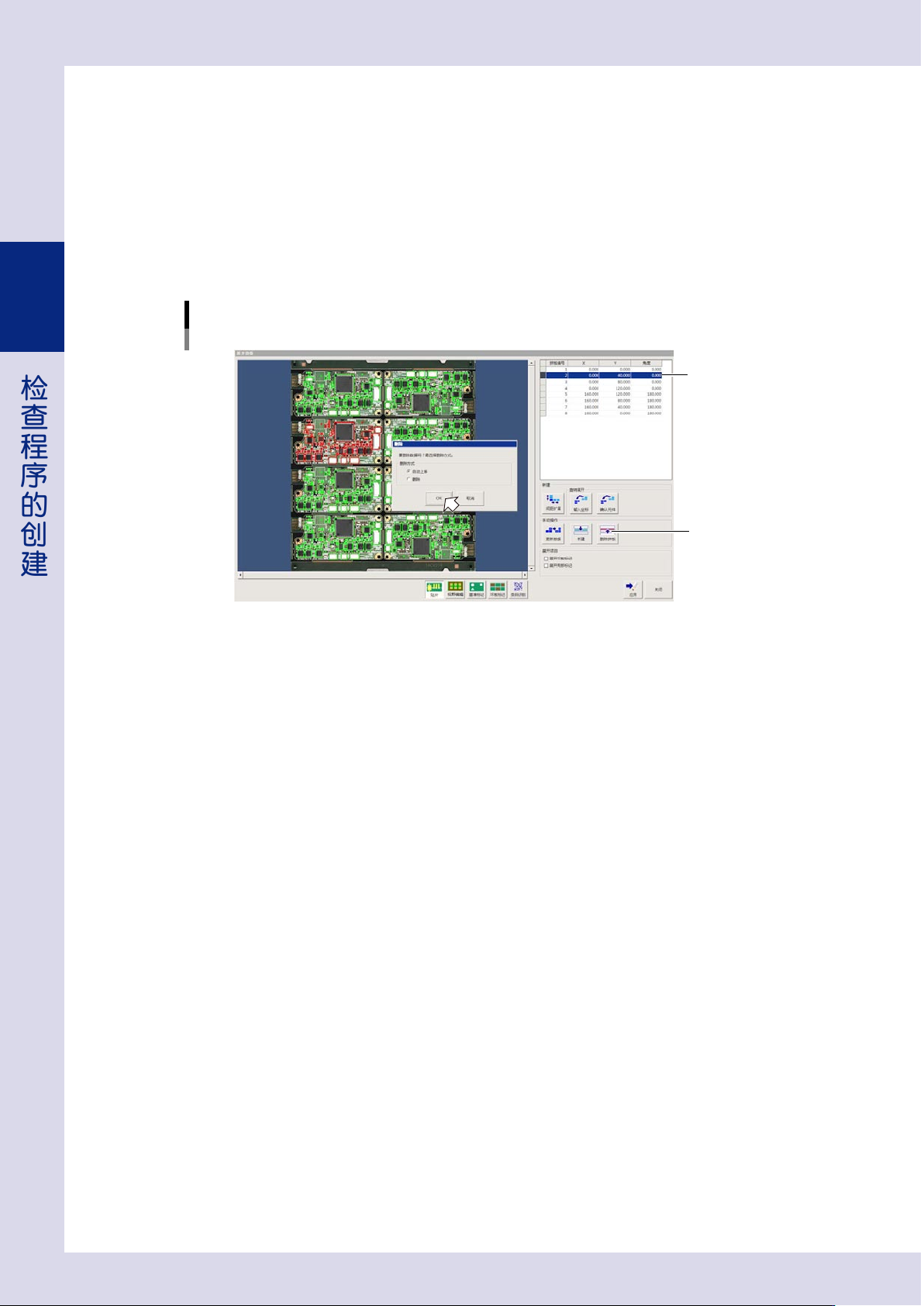

● 拼板位移信息的删除
删除不需要的拼板位移信息时，使用 [ 删除拼板 ] 按钮。
1
选择需要删除的拼板位移信息。
从拼板位移信息列表中选择需要删除的拼板位移信息。
2
按 [ 删除拼板 ] 按钮。
显示选择删除方法的对话框之后，选择删除方法并按 [OK] 按钮。
被选定的拼板位移信息以及贴片信息即被删除。
删除拼板位移信息
[删除拼板]按钮
选择需要删除的
拼板位移信息
26290-P7-00
自动上移
删除选定的拼板位移信息与贴片信息，并将拼板编号改为连续的号码。
删除
删除选定的拼板位移信息与贴片信息，但保持其后的拼板编号不变。
