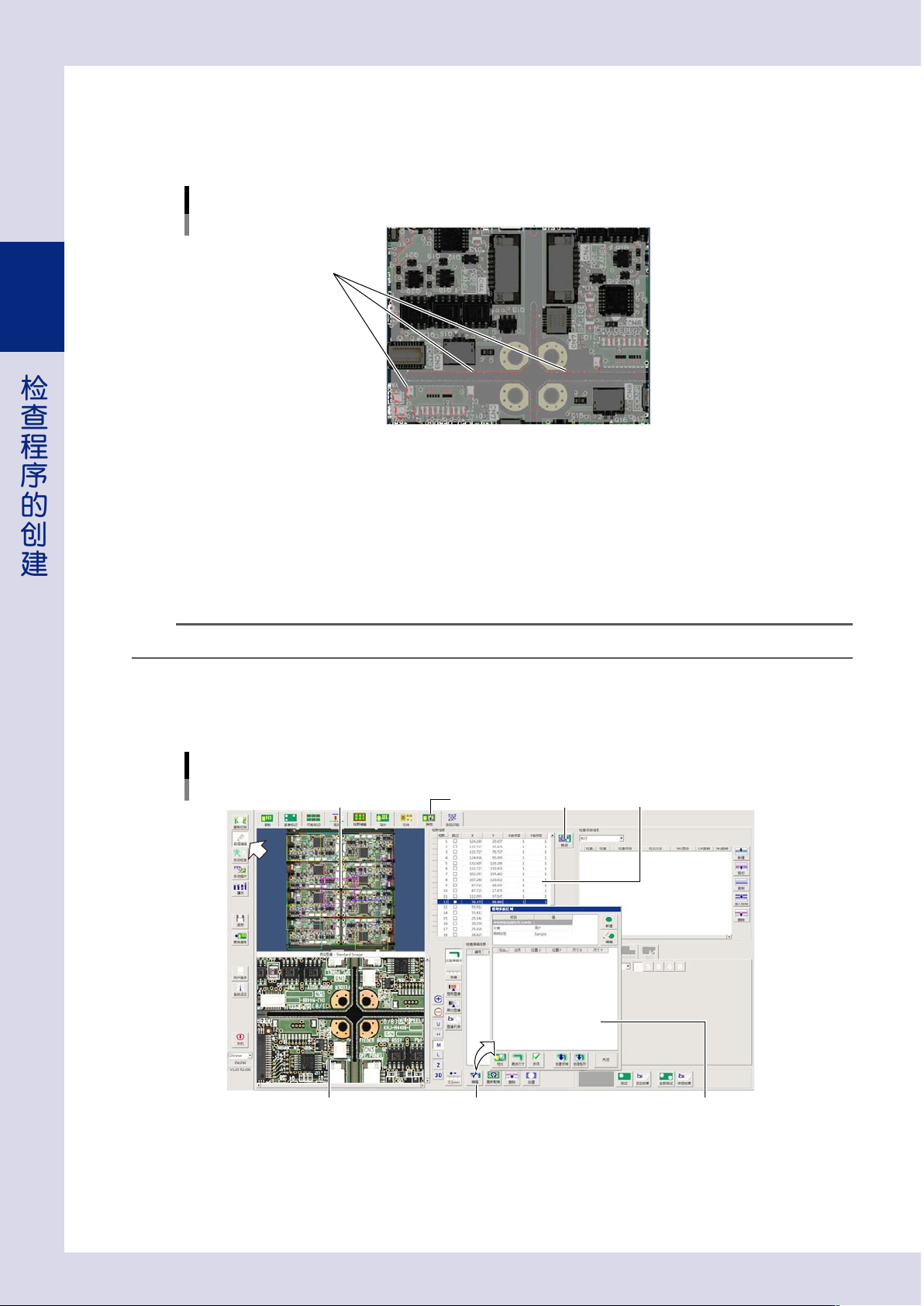

2-70
2
检查程序的创建
3.7.2 异物屏蔽数据的创建方法
使用光学照明拍摄的图像检查异物时，若使用提取坡度用的照明图像，则可能会检出切槽边缘等而导致误检出。
因此，可以对无需检查的区域预先设置异物屏蔽区，将该区域排除在检查对象区之外。
屏蔽区(非检查区)的示例
需要排除在检查区
之外的区域
262A1-P7-00
■ 异物屏蔽数据的新建方法
下面，介绍在需要屏蔽的区域创建异物屏蔽数据的方法。
1
打开 [ 数据编辑 ]-“异物”画面。
2
选择需要设置屏蔽区的视野。
在视野分布图上点击需要设置屏蔽区的视野。被点击的视野的图像显示在下侧的视野图像中。
参考
在“视野信息”列表中选择需要设置屏蔽区的视野，再按 [ 移动 ] 按钮，也可以使该视野的图像显示在下侧的视野图像中。
3
打开“提取屏蔽区域”画面。
按“检查屏蔽信息”分组框中的 [ 编辑 ] 按钮，打开“提取屏蔽区域”画面。
“提取屏蔽区域”画面
视野图像
“提取屏蔽区域”画面
视野信息[移动]按钮
262A2-P7-00

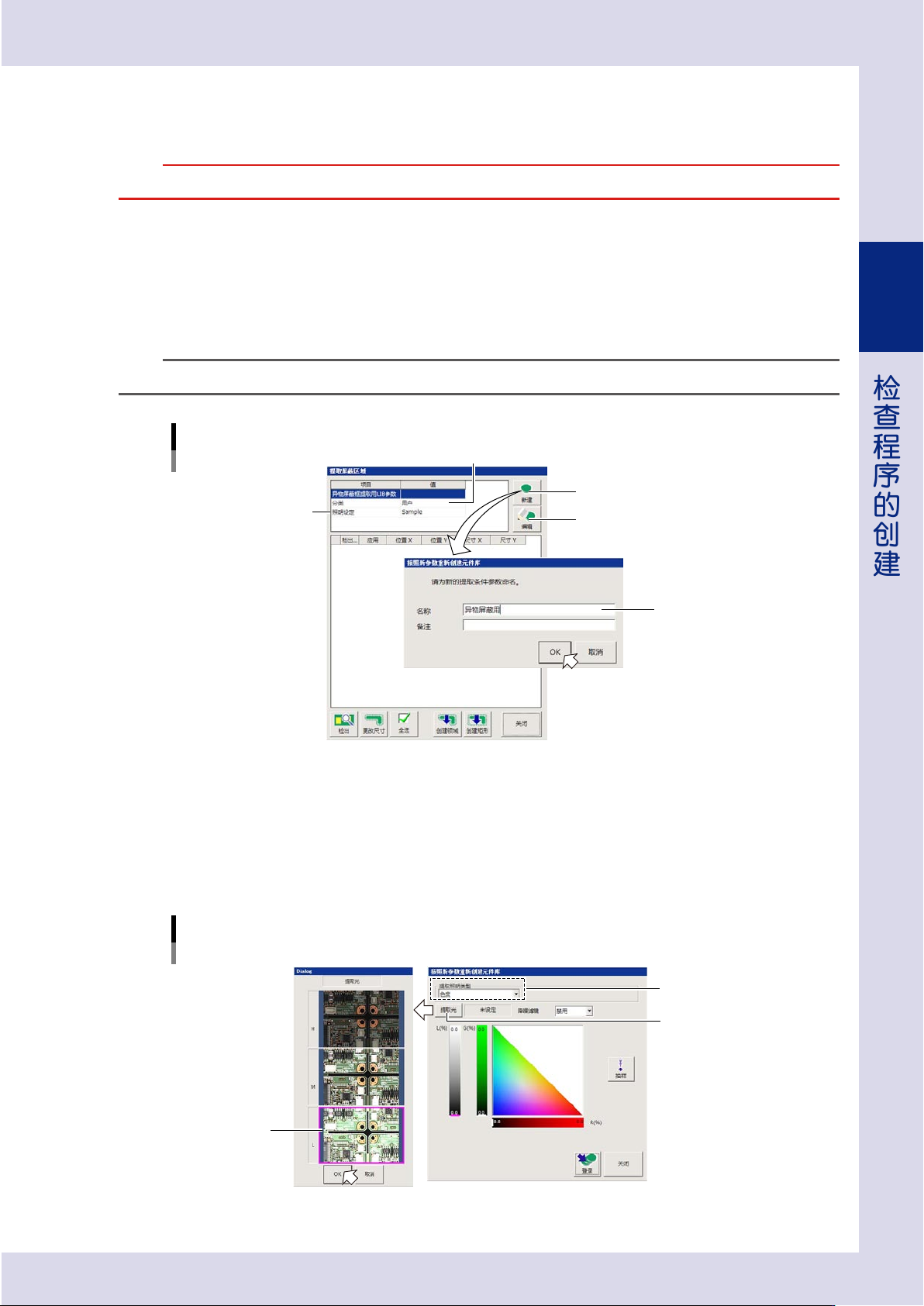

2-71
2
检查程序的创建
4
选择提取用信息库的分类。
从“分类”下拉框中选择“用户”。
c
注意
“标准”提取用信息库无法编辑。
5
新建提取条件。
1. 按 [ 新建 ] 按钮，打开新建提取条件的画面。
2. 在“名称”输入框中输入新提取条件的名称。
3. 根据需要输入备注。
4. 按 [OK] 按钮，打开设定提取条件的画面。
参考
修改已有的提取条件使用时，从“照明设定”下拉框中选定已有的提取条件之后，按 [ 编辑 ] 按钮，打开设定提取条件的画面。
新建提取条件
[新建]按钮
[编辑]按钮
输入名称
照明设定
262A3-P7-00
6
选择“提取照明类型”。
从“亮度”“色度”“坡度”“互换”“高度”中选择。此处，以“色度”为例介绍。
7
选择提取光。
按 [ 提取光 ] 按钮，从提取光列表中选择 1 张需要屏蔽的区域反差最明显的图像。
选择提取光
提取照明类型：色度
选择提取照明类型
[抽出光]按钮
选择图像
262A4-P7-00

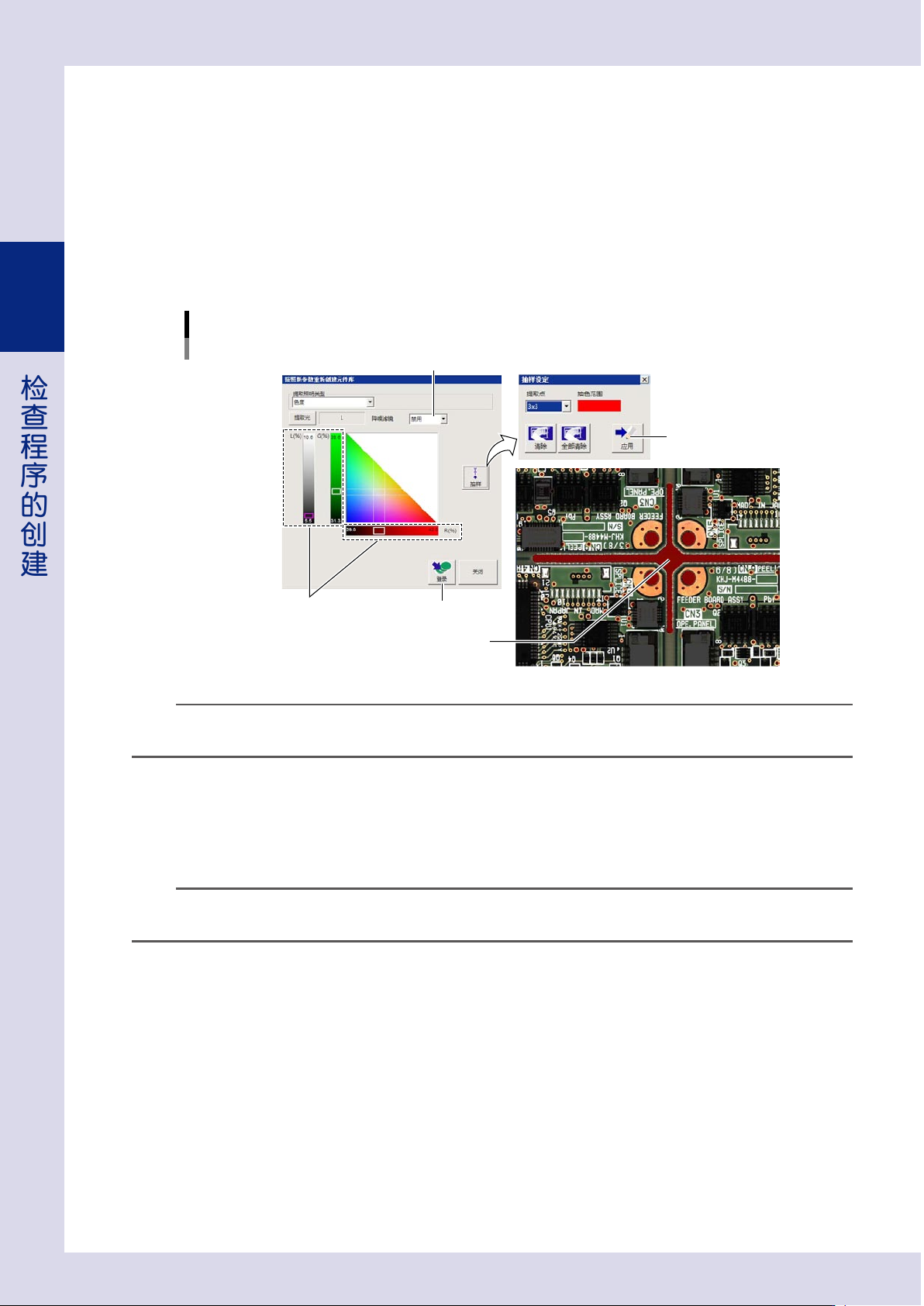

2-72
2
检查程序的创建
8
设置提取条件。
使用色度值滑动条或 [ 抽样 ] 按钮设置提取条件。
此处，以使用 [ 抽样 ] 按钮设置为例介绍设置方法。
1. 按 [ 抽样 ] 按钮，打开“抽样设定”画面。
2. 根据需要，选择提取点的大小与抽样用的颜色。
3. 在视野图像上点击需要屏蔽的位置。与被点击处的颜色相同的位置显示为在 2. 中选定的颜色。
4. 需要屏蔽的区域全部显示为在 2. 中选定的颜色之后，按 [ 应用 ] 按钮，保存设置。
5. 根据需要，设置“降噪滤镜”。
设置提取条件
提取照明类型：色度
降噪滤镜
[应用]按钮
点击需要屏蔽的区域
色度值滑动条
262A5-P7-00
参考
需要重新抽样点击时，按 [ 清除 ] 或 [ 全部清除 ] 按钮。按 1 次 [ 清除 ] 按钮，则删除 1 次点击所提取的区域。需要一次性删除所
有提取的区域时，按 [ 全部清除 ] 按钮。
9
登录设置的提取条件。
1. 按 [ 登录 ] 按钮，显示确认对话框。
2. 按 [ 是 ] 按钮，进行登录。画面返回“提取屏蔽区域”画面。
在 Step5 中输入的名称显示在“提取屏蔽区域”画面的“照明设定”栏中。
参考
需要删除登录的提取条件时，按 [ 数据编辑 ] -“元件”画面的“照明设定”选项卡的 [ 照明库 ] 按钮，打开“提取条件参数”画面，
从“照明设定”下拉框中选择需要删除的提取条件之后，按画面下部的 [ 删除 ] 按钮。
