3-52
3
元件信息库的创建与编辑
7. 参数
显示在“检查项目信息”列表中选定的检查对象的参数，可以编辑。
关于各项参数的详细内容，请参照本章前述“2.3各项参数”的内容。
8. [ 新建 ] 按钮
‧
新建信息库名
在元件信息库一览中选定“元件信息库”并按 [ 新建 ] 按钮，打开“新建信息库”画面。输入准备登录的信息库名之后，
按[保存]按钮。
‧
新建信息库元件名
在元件信息库一览中选定信息库名或信息库元件名并按 [ 新建 ] 按钮，打开“新增元件”画面。输入准备添加的元件名之后，
按[保存]按钮。
9. [ 复制 ] 按钮
复制信息库数据。
‧
从信息库名复制到信息库名、从信息库元件名复制到信息库元件名
选定准备复制的信息库并按 [ 复制 ] 按钮，显示“请指定要复制的目的地”对话框之后，按 [ 是 ] 按钮。指定复制目的地的
信息库，显示确认对话框之后，按 [ 是 ] 按钮。
‧
从信息库元件名复制到信息库名
选定准备复制的信息库元件名并按 [ 复制 ] 按钮，显示“请指定要复制的目的地”对话框之后，按 [ 是 ] 按钮。指定复制目
的地的信息库名，显示“复制元件”对话框。输入元件名之后，按 [ 保存 ] 按钮。
10. [ 删除 ] 按钮
删除信息库。选定需删除的信息库之后，按该按钮。
11. [ 查找 ] 按钮
用信息库元件名查找元件。
12. [ 资源管理器 ] 按钮
导入或导出信息库。
13. [ 输出文本文件 ] 按钮
以文本格式输出信息库数据。
想要设置或更改输出位置时，打开 [ 机器设置 ]-“信息库设定”画面，在“文本格式输出信息库路径设定”中选择。
14. [ 图像列表 ] 按钮
选定信息库并按该按钮，打开“信息库图像列表”，可以确认选定的信息库的标准图像与不良图像。
15. [ 一次变更 ] 按钮
设置查找条件。对符合查找条件的检查对象按设置的更改项目一次性替换为指定的值。
详细内容，请参照本章后述“2.4.10一次变更”。
16. [ 更新 ] 按钮
更新信息库管理文件。
17. 元件图像
显示选定的元件信息库的元件图像。
18. 图像缩放
放大或缩小显示元件图像。
19. 照明按钮
按 U、H、M、L 照明按钮，切换元件图像的照明。
20. [ 显示对象 ] 按钮
显示或隐藏检查对象框。
21. [ 保存 ] 按钮
保存在元件信息库详细画面编辑的内容。
22. [ 关闭 ] 按钮
不保存编辑的内容，直接关闭元件信息库详细画面。
3-53
3
元件信息库的创建与编辑
2.4.8 元件信息库的使用
为检查元件而创建的多个检查对象，可以将这些检查对象的集合作为信息库登录到元件信息库中，也可以将元件
信息库中的信息库展开到检查程序中使用。
■ 登录信息库
下面，介绍将创建的元件的信息库登录到元件信息库中的方法。
1
选择需登录信息库的元件。
在“贴片”画面选择需登录信息库的元件，打开“元件”画面。
2
将信息库登录到元件信息库中。

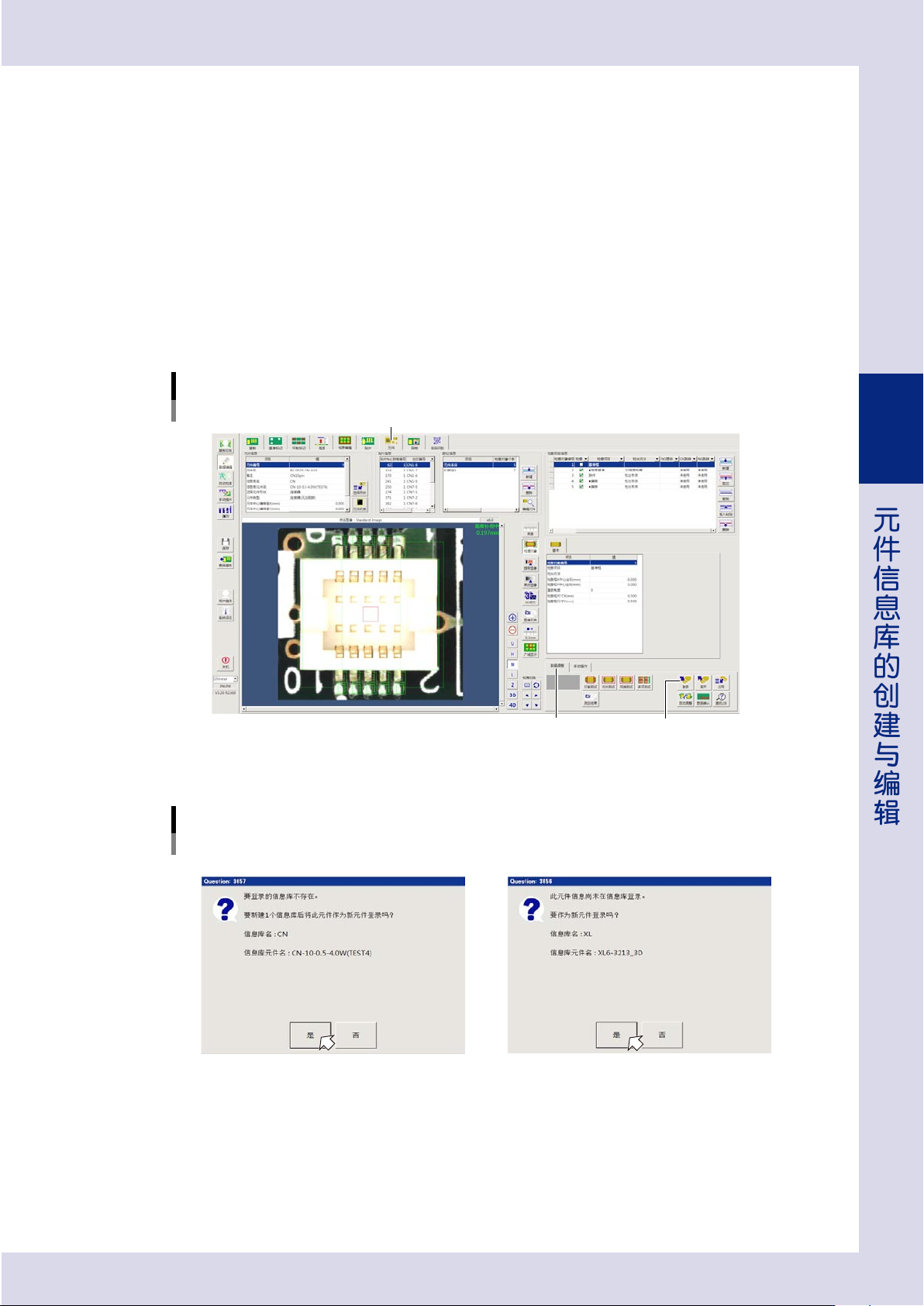

1. 按“数据调整”选项卡中的 [ 登录 ] 按钮。
登录信息库
“元件”选项卡
“数据调整”选项卡 [登录]按钮
26373-P7-00
2. 显示确认对话框之后，确认内容并按 [ 是 ] 按钮。选定的元件名与信息库被登录到元件信息库中。
确认对话框
■ 新建信息库进行登录时 ■ 登录到已有的信息库中时
26374-P7-00
3-54
3
元件信息库的创建与编辑
■ 展开信息库
将信息库数据粘贴到基板中的元件上，称为“展开信息库”。下面，介绍展开信息库的方法。
参考
关于粘贴单个信息库的方法，请参阅前述第 2 章“3.6.1 信息库的粘贴”。
1
打开 [ 数据编辑 ]-“元件”画面。
2

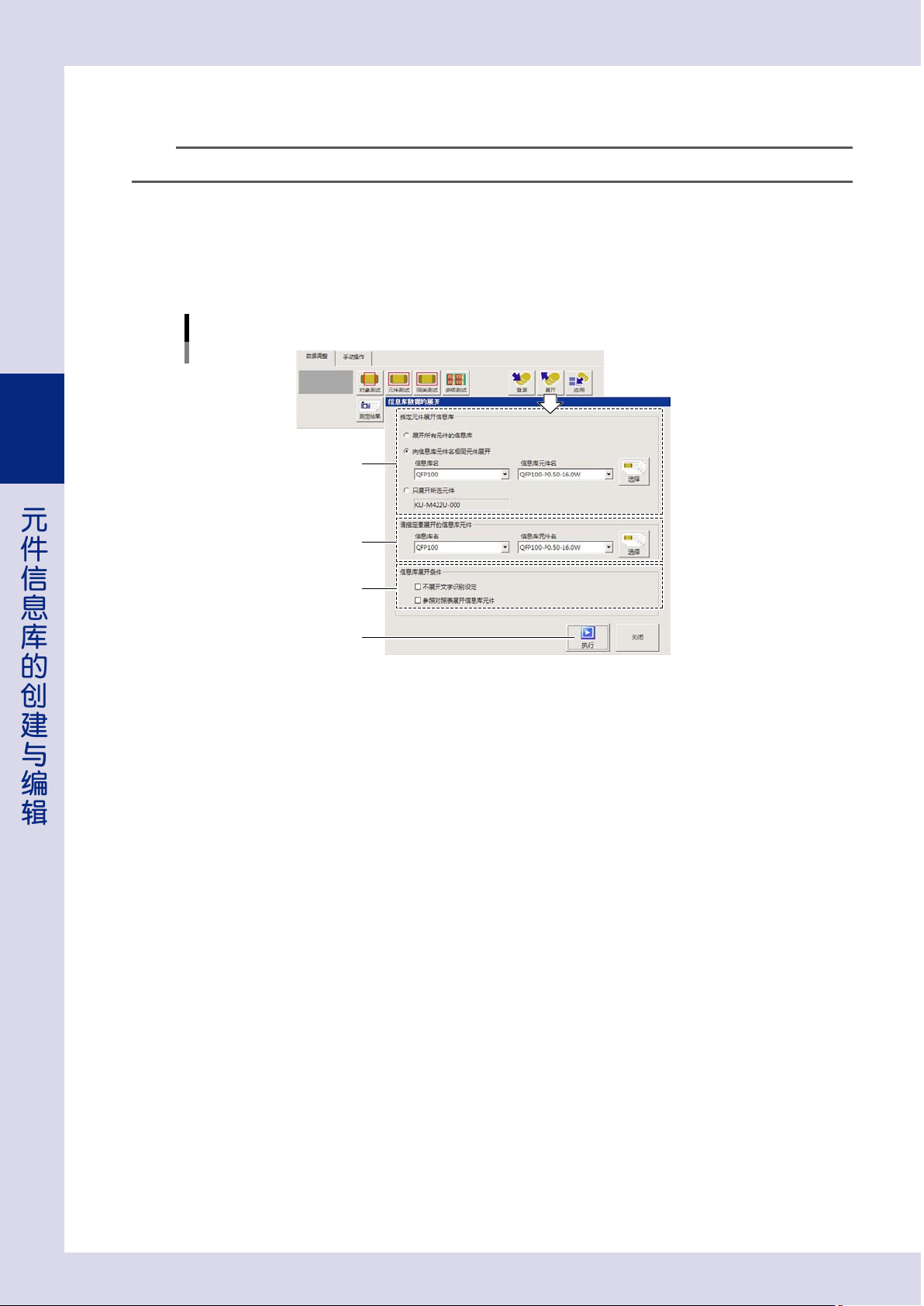

按“数据调整”选项卡的 [ 展开 ] 按钮。
显示“信息库数据的展开”画面。
“信息库数据的展开”画面
26375-P7-00
3
指定需要展开 ( 粘贴 ) 信息库的元件。
展开所有元件的信息库
对所有元件，从登录的信息库中粘贴与信息库元件名一致的信息库。
向信息库元件名相同元件展开
向选定的信息库名、信息库元件名的元件粘贴在 Step4 中指定的信息库。
只展开所选元件
只对选定的元件名的元件粘贴在 Step4 中指定的信息库。
4
指定要展开的信息库 ( 复制源 )。
本步骤，只有在 Step3 中选择了“展开所有元件的信息库”以外的选项时才需要指定。
从下拉框中选择，或按 [ 选择 ] 按钮，打开“选择信息库”画面之后选择。
5
根据需要，选择展开条件。
不展开文字识别设定
若勾选，展开时检出方法为“文字识别”的检查对象，其判定条件参数的“检查字符串”的设置不会
被更改。
参照对照表展开信息库元件
若勾选，展开时从信息库对照表粘贴信息库元件名。
6
进行展开。
1. 按 [ 执行 ] 按钮，展开信息库数据。
2. 展开结束后，会显示确认对话框，按 [OK] 按钮。
