5-19
5
检查机的设置

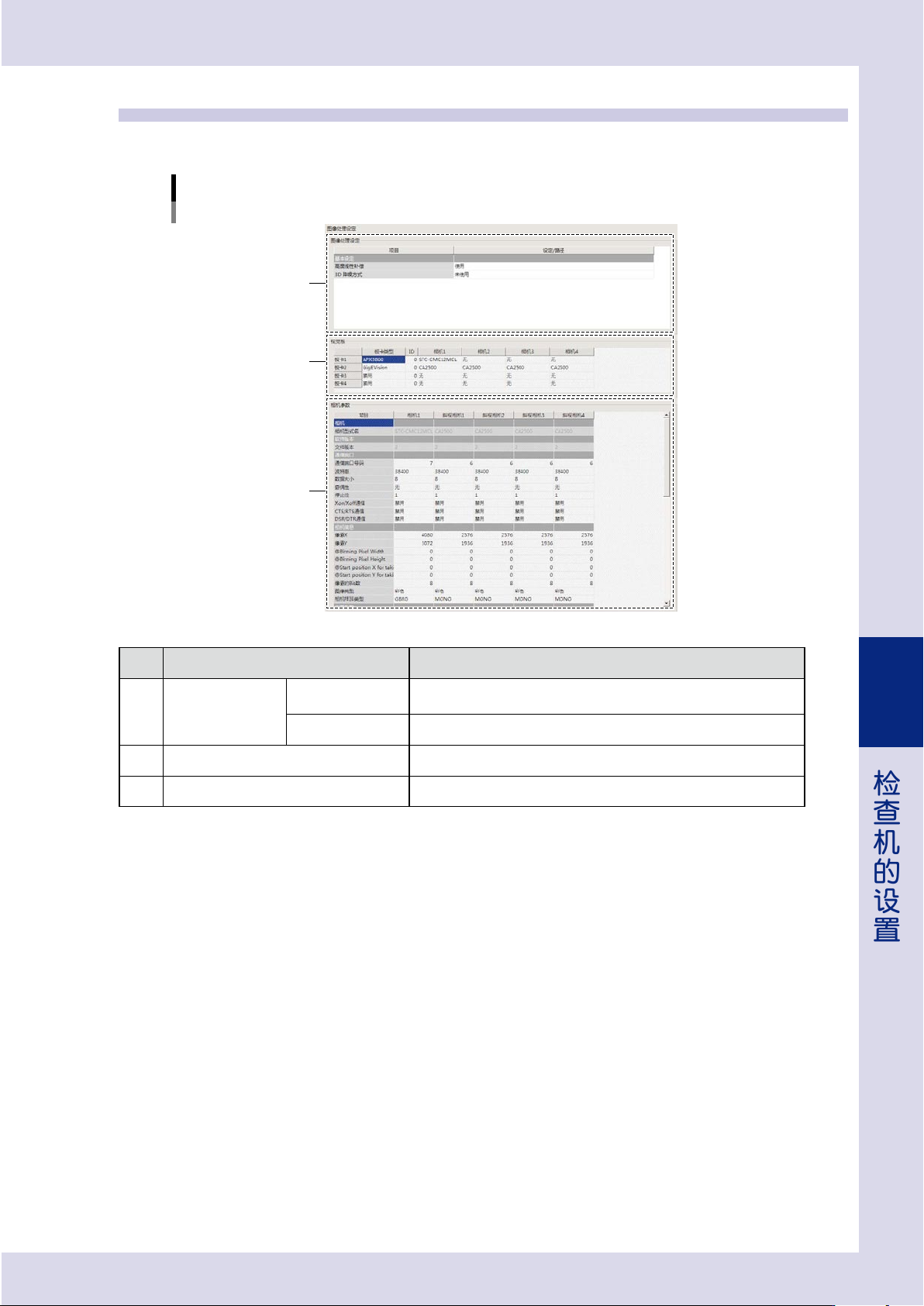

2.8 图像处理设定
下面，介绍与相机、图像处理相关的设定项目。
系统设定画面
设定 → 机器信息 → 图像处理设定
1
2
3
26519-P7-00
项目 内容
1 图像处理设定
高度线性补偿
使用高度线性补偿时，选择“使用”。
使用本功能可以提高用 3D 测定连接器、铝电解电容器等的精度。
3D 降噪方式 使用 3D 降噪方式时，从下拉框中选择降噪处理方法。
2 视觉板 显示视觉板的设置。
3 相机参数 显示相机参数的设置。
5-20
5
检查机的设置

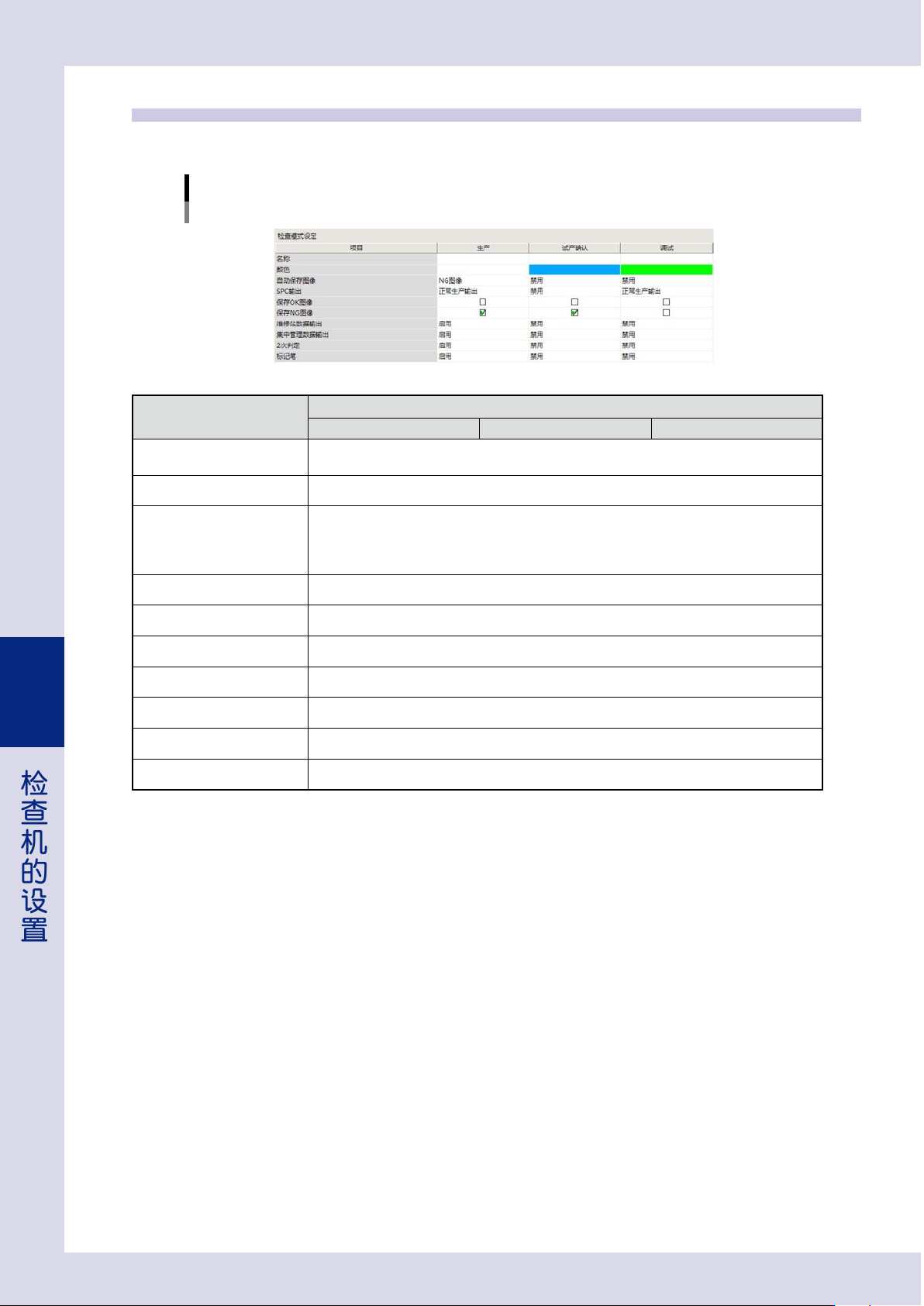

2.9 检查模式设定
下面，介绍与检查模式相关的设置项目。
系统设定画面
设定 → 机器信息 → 检查模式设定
26520-P7-00
项目
内容
生产 试产确认 调试
名称
可以输入修改检查模式的名称。
空栏时，显示默认名称 (“生产”、“试产确认”、“调试”)。
颜色 若点击该栏，可以变更状态栏中检查模式区的颜色。( 默认颜色 ：白色 )
自动保存图像
从“禁用”、“Ng 图像”、“所有图像”中选择是否自动保存检查图像。
- 禁用 ：不自动保存检查图像。
- Ng 图像 ：检出不良时，保存不良视野图像与基准标记图像。
- 所有图像 ：保存所有的视野图像与基准标记图像。
SPC 输出 输出 SPC 数据时，选择“正常生产输出”或“试产调试输出”。
保存 OK 图像 保存检查结果为 OK 的图像时勾选。
保存 NG 图像 保存检查结果为 NG 的图像时勾选。
维修站数据输出
*1
向基板维修站发送数据时，选择“启用”。
集中管理数据输出
*2
向集中管理判定发送数据时，选择“启用”。
2 次判定
*3
使用 2 次判定时，选择“启用”。
标记笔
*4
使用标记笔时，选择“启用”。
*1
本功能的设定只有将“系统设定”-“服务器设定”画面的“基板维修站”设置为“启用”时才有效。
*2
本功能的设定只有将“系统设定”-“服务器设定”画面的“集中管理判定”设置为“启用”时才有效。
*3
本功能的设定只有将“系统设定”-“2 次判定设定”画面的“2 次判定功能”设置为“启用”时才有效。
*4
本功能的设定只有装有标记笔 ( 选配 ) 时才有效。
