4-37 4 检 查 项 目 的 设 置 2 设置判定条件参数。 ＜以检查项目：“元件翘起”为例＞ 判定条件参数 检出方法：3D高度对比 检查对象(红框) 对称位置(蓝框) 26446-P7-00 高低类型 ‧ 主 ( 高 ) ＞次 ( 低 ) ： 检查对象的高度比对称位置的高度高时选择。 ‧ 主 ( 低 ) ＜次 ( 高 ) ： 检查对象的高度比对称位置的高度低时选择。 对象检查项目 ： 极性相反 最小高度 (mm) ＞＝ 设置检查位…

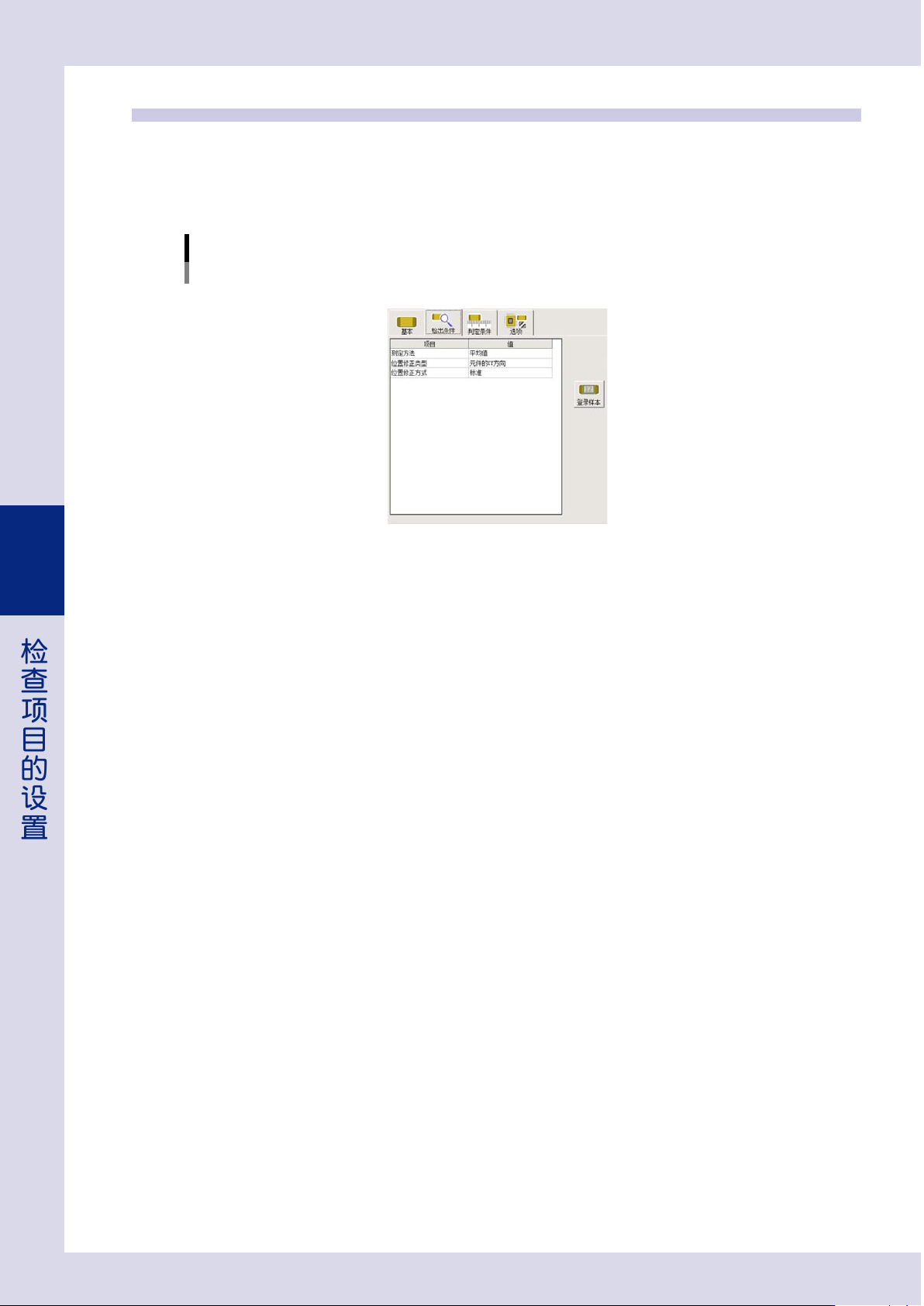

4-36
4
检查项目的设置
2.13 3D 高度对比 ( 选配 )
使用选配的 3D 投影仪检出检查对象位置与对称位置的高度，并通过对比两处位置的高度来检查元件是否翘起。
对象检查项目 ：极性相反、元件翘起、翘件、翘脚
1
设置检出条件参数。
检出条件参数
检出方法：3D高度对比
＜以检查项目：“元件翘起”为例＞
26445-P7-00
测定方法
从下拉框中选择计算高度测定值的方法。
‧
平均值 ：计算检查框内的平均高度，作为高度测定值。
‧
最大值 ：将检查框内的最大高度作为高度测定值。
‧
最小值 ：将检查框内的最小高度作为高度测定值。
‧
中央值 ：将检查框内的高度中间值作为高度测定值。
‧
最大频度值 ：将检查框内最多的高度作为高度测定值。
位置修正类型
选择进行位置修正时的位置基准。
位置修正方式
该参数只有“位置修正类型”的设置为“无效”以外的选项时才有效。
‧
标准 ：
对检查对象的检查位置进行修正。

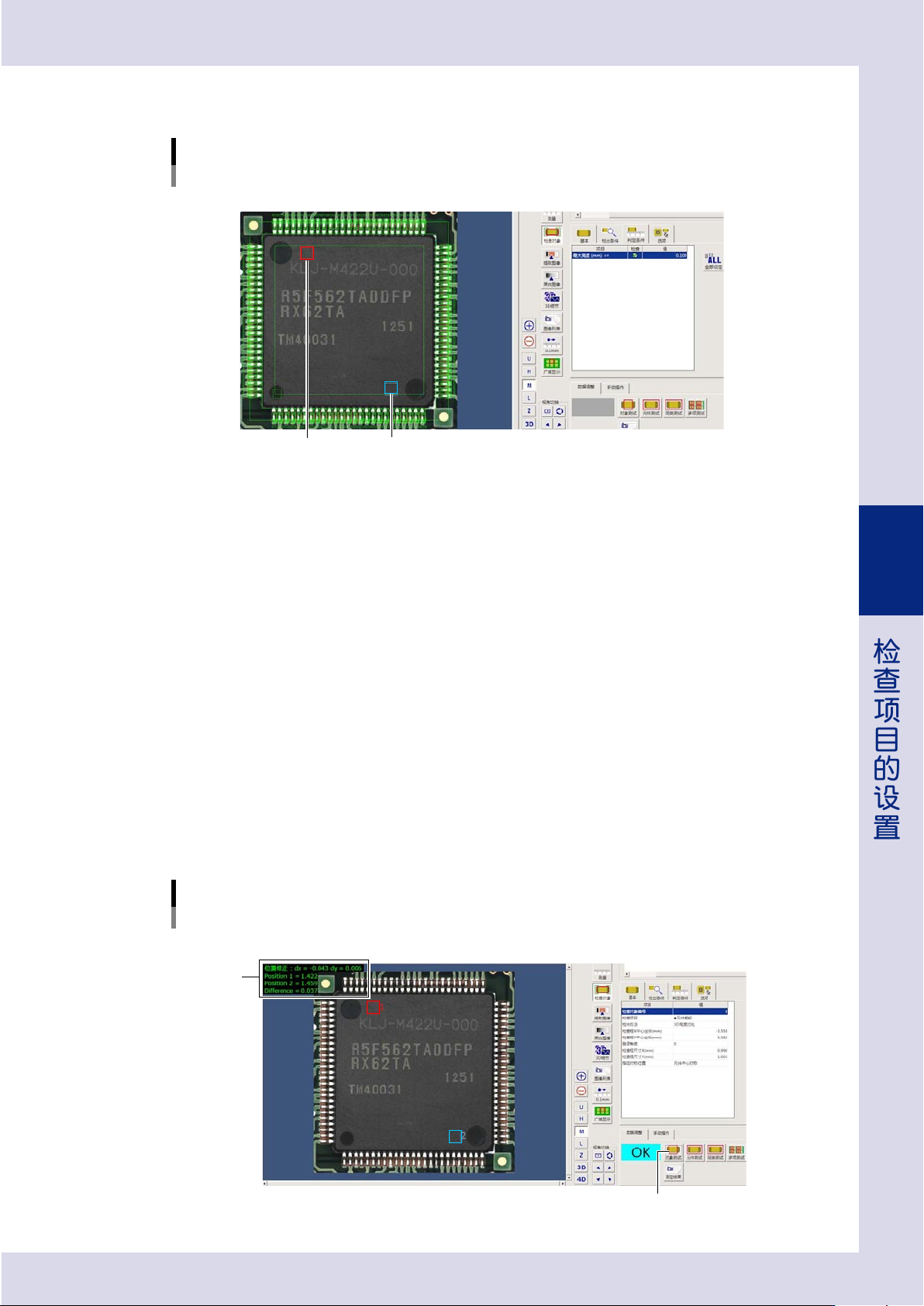

4-37
4
检查项目的设置
2
设置判定条件参数。
＜以检查项目：“元件翘起”为例＞
判定条件参数
检出方法：3D高度对比
检查对象(红框) 对称位置(蓝框)
26446-P7-00
高低类型
‧
主 ( 高 ) ＞次 ( 低 ) ：检查对象的高度比对称位置的高度高时选择。
‧
主 ( 低 ) ＜次 ( 高 ) ：检查对象的高度比对称位置的高度低时选择。
对象检查项目 ：极性相反
最小高度 (mm) ＞＝
设置检查位置与对称位置的最小高度差。
检出的高度之差大于或等于此处设定的值时，判定为 OK。
对象检查项目 ：极性相反
最大高度 (mm) ＜＝
设置检查对象与对称位置的最大高度差。测出的高度差在此处设定的值以下时，判定为 OK。
对象检查项目 ：元件翘起、翘件、翘脚
3
对检查对象进行测试。
按“数据调整”选项卡中的 [ 对象测试 ] 按钮，对设置的检查对象进行测试。
如果测试结果为 NG，即未被正确判定时，需参考画面中显示的检出值修改各项参数的设定值或调整
检查对象的位置。
对象测试
检出方法：3D高度对比
检出值
[对象测试]按钮
＜以检查项目：“元件翘起”为例＞
1
2
26447-P7-10

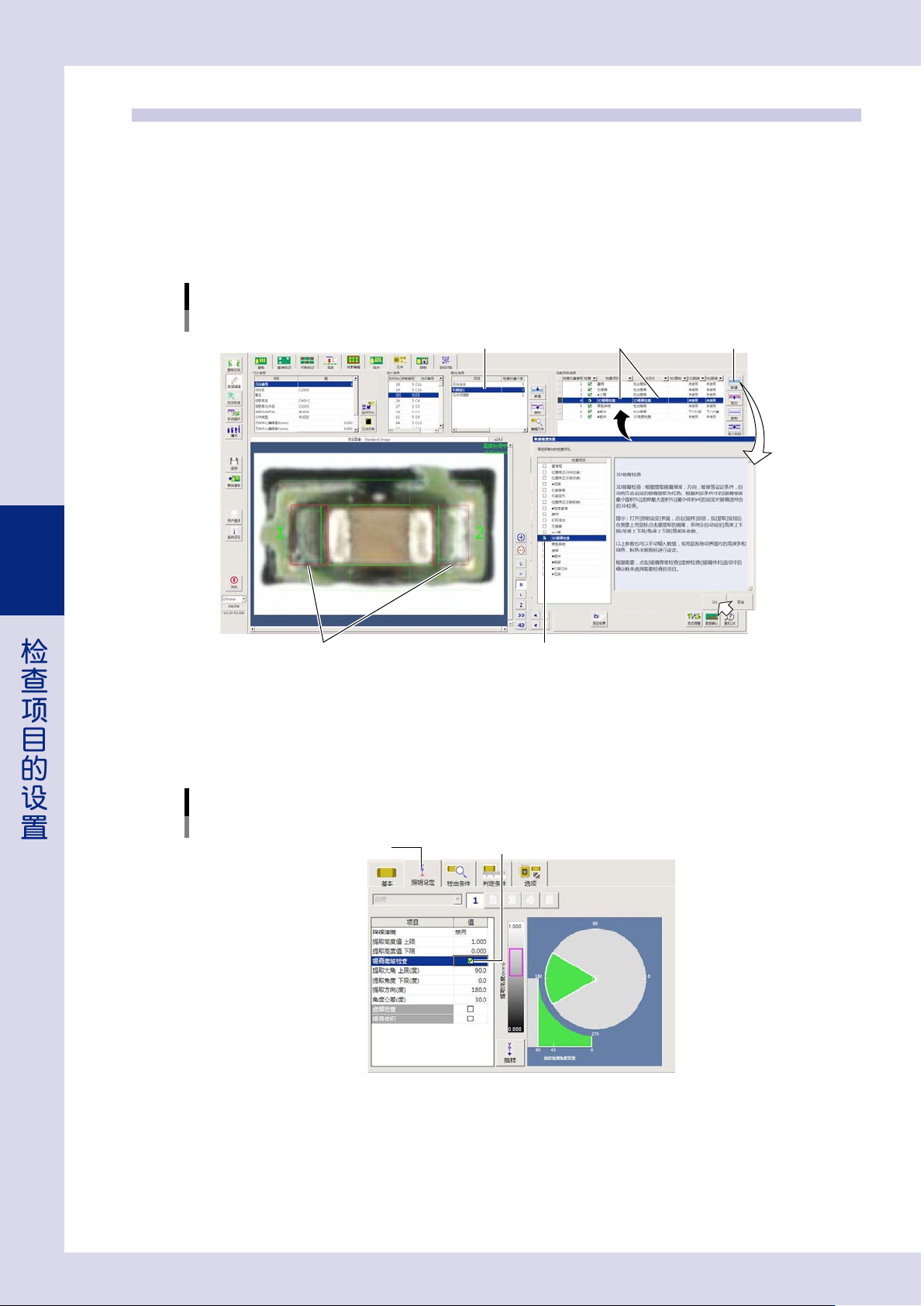

4-38
4
检查项目的设置
2.14 3D 锡膏检查 ( 选配 )
使用选配的 3D 投影仪检出引脚或电极侧面形成的锡膏坡度部分，将检出的区域面积与面积规格对比，判定良否。
3D 锡膏检查有“锡膏爬坡检查”、“虚焊检查”、“锡膏体积”3 项检查。可以根据需要选用或全部检查。
2.14.1 设置方法
下面，以“锡膏爬坡检查”为例介绍进行 3D 锡膏检查时的设置方法。
进行设置之前，先创建好“3D 锡膏检查”用的检查对象。
创建“3D锡膏检查”用检查对象
检查项目：3D锡膏检查
2. 按[新建]按钮
创建的“3D锡膏检查”用检查对象
3D锡膏检查
3. 勾选“3D锡膏检查”
1. 选择“引脚组”
26452-P7-00
1
设置照明设定参数。
根据需要，勾选需要检查的项目并设置各项参数。
此处是以“锡膏爬坡检查”为例，因此勾选“锡膏爬坡检查”。
勾选需要检查的项目
以锡膏爬坡检查为例
勾选“锡膏爬坡检查”“照明设定”选项卡
26453-P7-00
