5-16 5 检 查 机 的 设 置 9 DB 设定 SPC 数据库 “保存 SPC 履历数据”的设置为“启用”时有效。 使用 iProDB( 选配 ) 时设置为“启用” 。 用户名 “SPC 数据库”的设置为“启用”时设置。 输入安装了 iProDB( 选配 ) 软件的电脑主机名或 IP 地址。 地址编号 “SPC 数据库”的设置为“启用”时设置。 输入端口编号 ( 默认编号 ： 5432)。 服务器名称 “SPC 数…
5-15
5
检查机的设置
2.4 服务器设定
下面，介绍有关选配软件的设置项目与服务器的设置项目。
1
5
10
7
3
2
4
8
6
9
11
系统设定画面
设定 → 机器信息 → 服务器设定
26513-P7-10
项目 内容
1
基板维修站设定 ( 选配 )
*1
基板维修站 设置是否使用基板维修站。
数据输出条件 从“全部”“仅限 OK”“仅限 NG”中选择要发送到基板维修站的数据。
NG 图像保存文件夹 使用 NG 图像保存文件夹时，设置为“启用”。
批次单位管理基板
设置是否以批次为单位管理基板。设置为“启用”时，基板维修站中
的“等待判定数据列表”以批次为单位显示数据。
每批次结束前通知
该项目只有“批次单位管理基板”的设置为“启用”时才显示。设置
批次结束前是否通知 iProMacro( 选配 )。如果设置为“启用”，启动
iProMacro( 选配 ) 时若接到了批次结束的通知，则会自动统计数据。
2
基板维修站路径 ( 选配 )
*1
按 [ 浏览 ] 按钮，指定保存基板维修站判定数据的文件夹。
3
网络集中管理判定 ( 选配 )
*2
集中管理判定 设置是否使用集中管理判定。
4
集中管理判定路径 ( 选配 )
*2
按 [ 浏览 ] 按钮，指定保存集中管理判定数据的文件夹。
5
维修站和集中管理判定 指定照明
选择保存图像时的照明。该图像在基板维修站与进行集中管理判定时
使用。
-
使用照明 ：只保存进行检查时所用照明的图像。
-
全照明 ：保存所有照明 (U、H、M、L) 的图像。
-
单一照明 ：只保存 M 照明的图像。没有使用 M 照明时，保存
L 照明的图像。
6
SPC 履历保存设定
保存 SPC 履历数据
设置为“启用”时，自动将检查结果数据保存到指定的文件夹。
文件夹在“检查履历保存路径”中指定。
保存图像设定
选择保存图像时的照明。
-
检查用照明 ：只保存进行检查时所用照明的图像。
-
所有照明 ：保存所有照明 U、H、M、L 的图像。
-
仅 M 照明 ：只保存 M 照明的图像。没有使用 M 照明时，保存
L 照明的图像。
图像大小 从“标准”“缩小 1/2”中选择保存图像时的图像大小。
7
生产用 SPC 文件输出路径
“保存 SPC 履历数据”的设置为“启用”时设置。
按 [ 浏览 ] 按钮，指定保存生产用 SPC 文件的文件夹。
数据被自动读入 iProDB( 选配 )。
8
调试用 SPC 文件输出路径
“保存 SPC 履历数据”的设置为“启用”时设置。
按 [ 浏览 ] 按钮，指定保存调试用 SPC 文件的文件夹。
数据不会被读入 iProDB( 选配 )。
5-16
5
检查机的设置
9
DB 设定 SPC 数据库
“保存 SPC 履历数据”的设置为“启用”时有效。
使用 iProDB( 选配 ) 时设置为“启用”。
用户名
“SPC 数据库”的设置为“启用”时设置。
输入安装了 iProDB( 选配 ) 软件的电脑主机名或 IP 地址。
地址编号
“SPC 数据库”的设置为“启用”时设置。
输入端口编号 ( 默认编号 ：5432)。
服务器名称
“SPC 数据库”的设置为“启用”时设置。
输入数据库名 ( 默认名 ：SpcData)。
10
网络化管理检查程序
使用保存在 Machine 文件夹以外位置的检查程序时，需勾选“启用服
务器路径”的选择框，并按 [ 浏览 ] 按钮，指定保存检查程序的文件夹。
11
设定时钟同期
使检查机与指定的电脑时钟同步时，勾选“设定时钟同期”的选择框，
并按 [ 浏览 ] 按钮，指定想要同步的电脑。
所指定的电脑，如果设置了用户名时，需勾选“用户设定”的选择框
之后，输入用户名与密码。
*1
关于基板维修站的详细内容，请参阅应用软件 CD 内的《基板维修站手册》。
*2
关于集中管理判定的详细内容，请参阅应用软件 CD 内的《集中管理判定手册》。
2.5 信息库设定
下面，介绍与元件信息库相关的设置项目。
系统设定画面
设定 → 机器信息 → 信息库设定
1
3
2
4
[浏览]按钮
26514-P7-00
项目 内容
1
网络化管理信息库 网络管理信息库 需要将信息库保存到 Machine 文件夹以外的位置时，选择“启用”。
网络参照路径设定
“网络管理信息库”选择为“启用”时，显示所参照的信息库的保存
路径。需要设置或更改保存信息库的位置时，按 [ 浏览 ] 按钮之后选择。
2
元件对照表 自动参照元件对照表
转换数据时，若使用元件对照表，选择“启用”。
元件对照表，是使贴片机的元件名与检查机的信息库元件名建立关联
的文件。
元件对照表路径设定
“自动参照元件对照表”选择为“启用”时，显示所参照的元件对照
表的保存路径。需要设置或更改保存元件对照表的位置时，按 [ 浏览 ]
按钮之后选择。
用户自定义元件名列表
使用用户自定义的元件名列表时，指定保存该元件名列表的路径。
按 [ 浏览 ] 按钮之后指定。
3
信息库展开条件 不展开文字识别设定
若勾选，在展开信息库时，检出方法为“文字识别”的检查对象，其
判定条件参数中的“检查字符串”的设置不会被更改。
参照对照表展开信息库元件 展开信息库时，参照对照表粘贴信息库元件名。
4
文本格式输出信息库路径设定
显示按下信息库画面的 [ 输出文本文件 ] 按钮时数据的保存路径。
需要设置或更改保存位置时，按 [ 浏览 ] 按钮之后选择。
5-17
5
检查机的设置

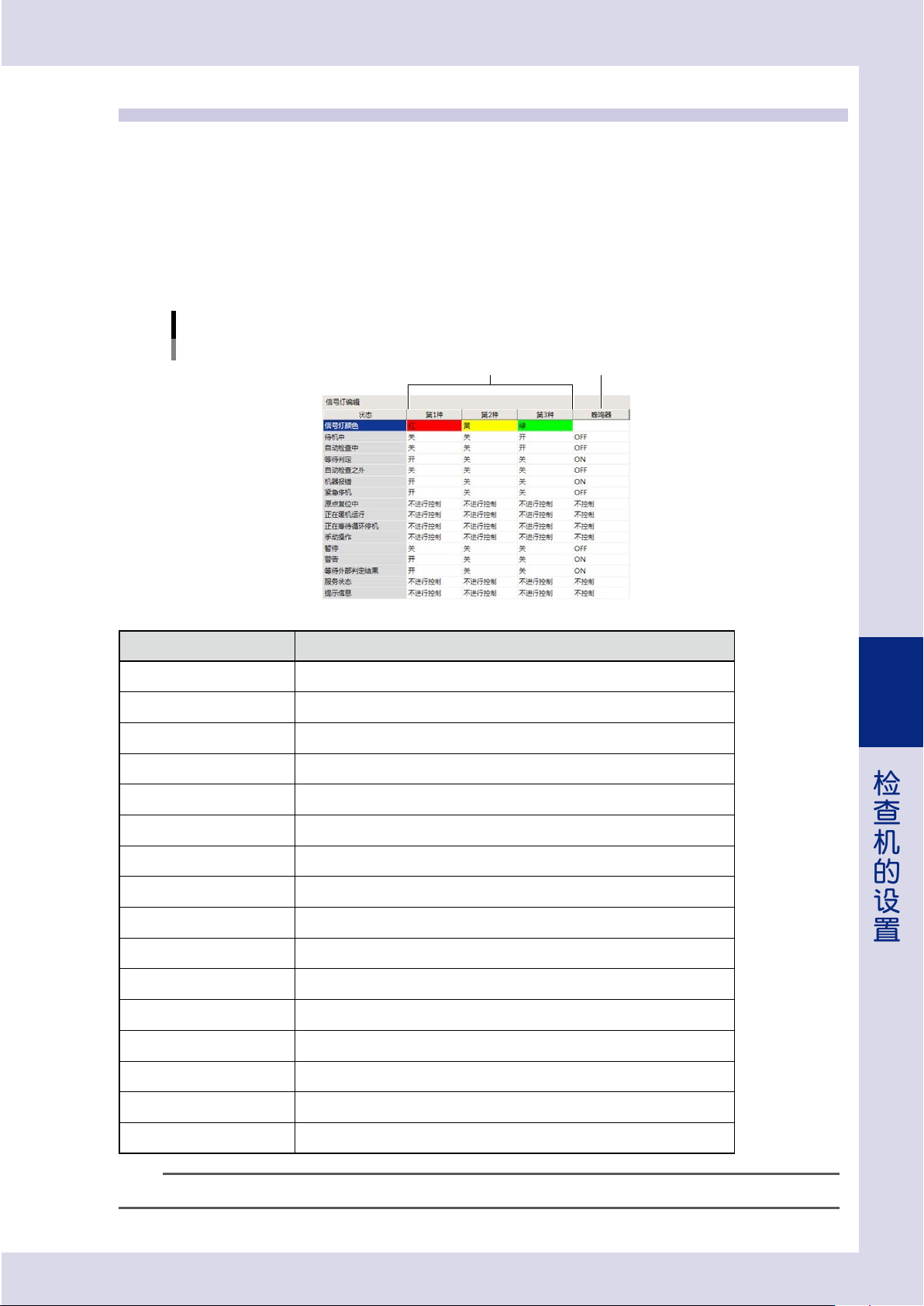

2.6 信号灯编辑
下面，介绍有关信号灯的设置项目。检查机的信号灯为多层信号灯，从上往下分别为第 1 灯、第 2 灯、第 3 灯。
各灯可分别进行设置。
‧
多层信号灯
设置在检查机各种状态下信号灯的显示。第 1 灯到第 3 灯的显示，分别从下拉框中选择“不进行控制”、“关”、“开”、“闪烁”。
可以设置的项目、状态，请参照下表。
‧
蜂鸣器
设置在检查机各种状态下蜂鸣器是否鸣响报警，从下拉框中选择“不控制”、“OFF”、“ON”、“闪烁”、“BEEP”。
系统设定画面
设定 → 机器信息 → 信号灯编辑
多层信号灯 蜂鸣器
26515-P7-10
项目 状态
信号灯颜色 显示亮灯的颜色。
待机中 等待传入基板的状态。
自动检查中 正在进行自动检查。
等待判定 在 2 次判定画面等待判定时的状态。
自动检查之外 除自动检查外的状态。
机器报错 检查机处于报错状态。
紧急停机 检查机处于紧急停机状态。
原点复位中 正在返回原点。
正在暖机运行 正在进行暖机运行。
正在等待循环停机 正在等待循环停机
手动操作 正在进行手动操作。
暂停 检查机处于暂停状态。
警告 检查机正处于警告状态。
等待外部判定结果 正在等待集中管理判定系统 ( 选配 ) 的判定。
服务状态 正在显示服务状态。
提示信息 正在显示提示信息
参考
设置为“不进行控制”或“不控制”的项目，即使检查机进入该项目的状态，信号灯或蜂鸣器仍保持前一状态不变。
