2-52
2
检查程序的创建
3
勾选展开选项。
根据需要，勾选展开选项的选择框。
‧
展开坏板标记
需要同时复制坏板标记时勾选。
‧
展开局部标记
需要同时复制局部基准标记时勾选。
4
按 [ 间距扩展 ] 按钮。
打开“间距扩展”画面。

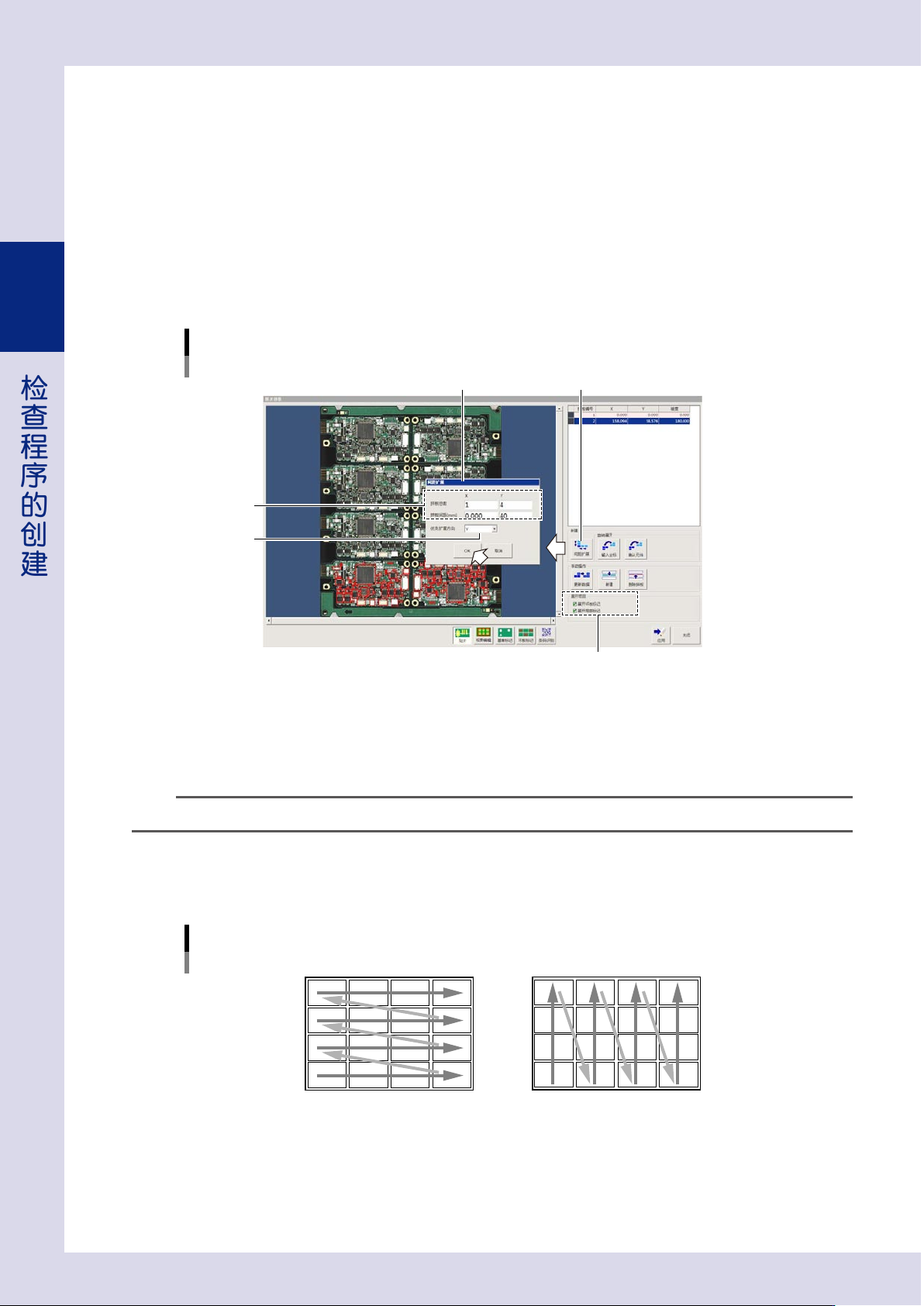

“间距扩展”画面
以Y方向扩展为例
[间距扩展]按钮“间距扩展”画面
26261-P7-10
5
输入复制数量与间距。
在“拼板总数”输入框中输入复制后 X、Y 方向上拼板的个数，“拼板间距 (mm)”输入框中输入 X、Y
方向上拼板的间距。
n
要点
在拼板上对多个视野进行间距扩展时，必须在“拼板间距”输入框中输入拼板间距的设计值 ( 单位 ：mm)。
6
选择优先扩展方向。
从“优先扩展方向”下拉框中选择想要复制的方向。
优先扩展方向
X方向
Y方向
25205-P7-00
2-53
2
检查程序的创建
7
按 [OK] 按钮，开始扩展。
被复制的拼板贴片信息显示在基板整板图像上，拼板信息被添加到拼板信息列表中。

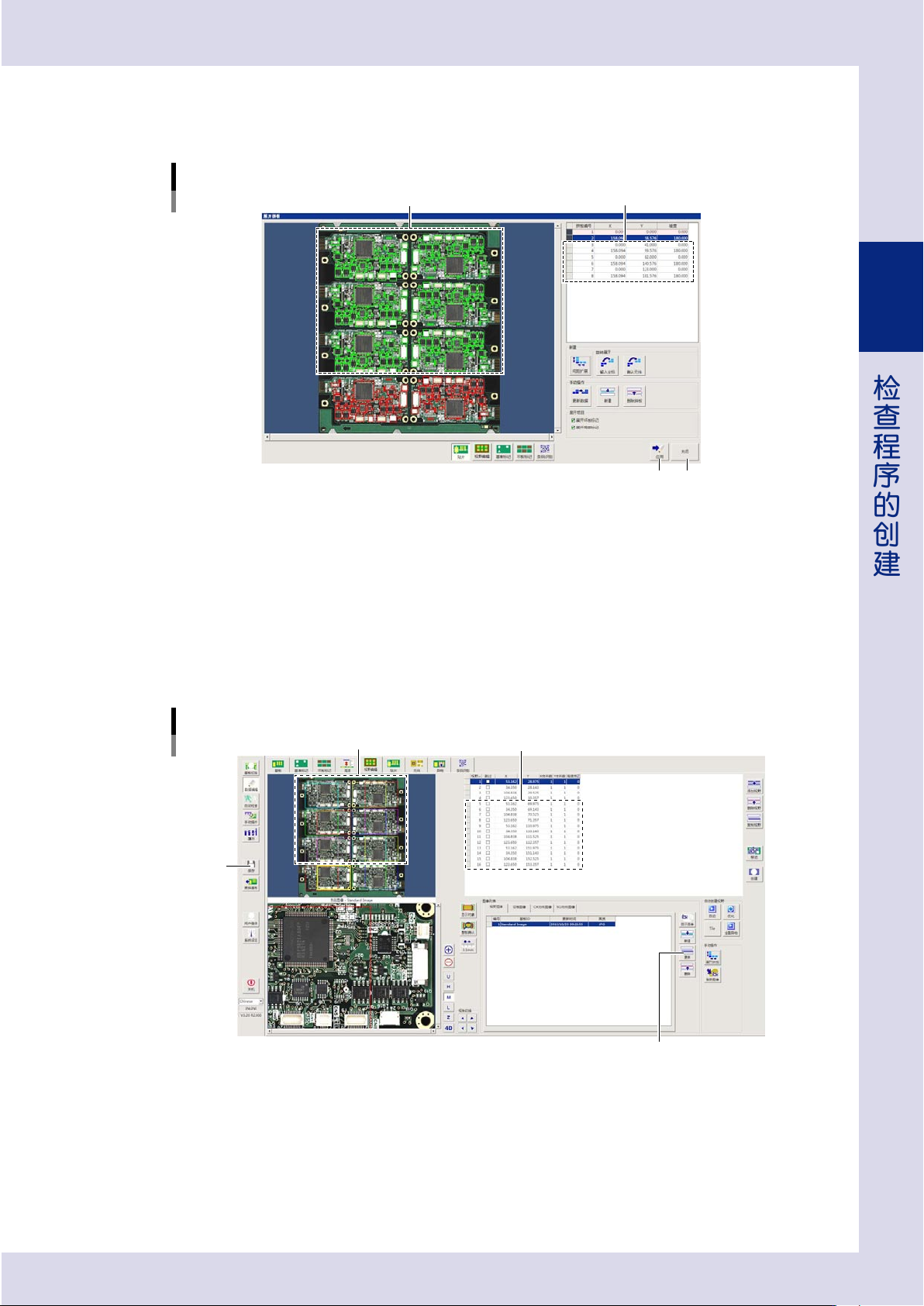

扩展之后的画面
被复制的贴片信息 被添加的拼板位移信息
26262-P7-10
8
将扩展的数据保存到检查程序中。
1. 按“展开拼板”画面的 [ 应用 ] 按钮。
2. 显示确认对话框之后，按 [ 是 ] 按钮。扩展的拼板数据被保存到检查程序中。
9
确认保存的数据。
1. 按“展开拼板”画面的 [ 关闭 ] 按钮，返回“视野编辑”画面。
2. 被复制的视野显示在视野分布图中，视野数据被添加到视野列表中。
“视野编辑”画面
被复制的视野 被添加的视野数据
26263-P7-00
0
更新图像。
按“图像列表”分组框中的 [ 更新 ] 按钮，更新图像。
q
保存检查程序。
按按钮区的 [ 保存 ] 按钮，保存检查程序。
2-54
2
检查程序的创建
● 更新数据
对数据进行了编辑，如添加、删除、移动了元件等时，使用更新数据功能可以将该信息扩展到其它拼板。
下面，以添加元件为例介绍更新数据功能的使用方法。
1
在“贴片”画面添加元件。
参照本章后述“3.6.3 添加元件的贴片信息”的内容在贴片信息中添加元件。

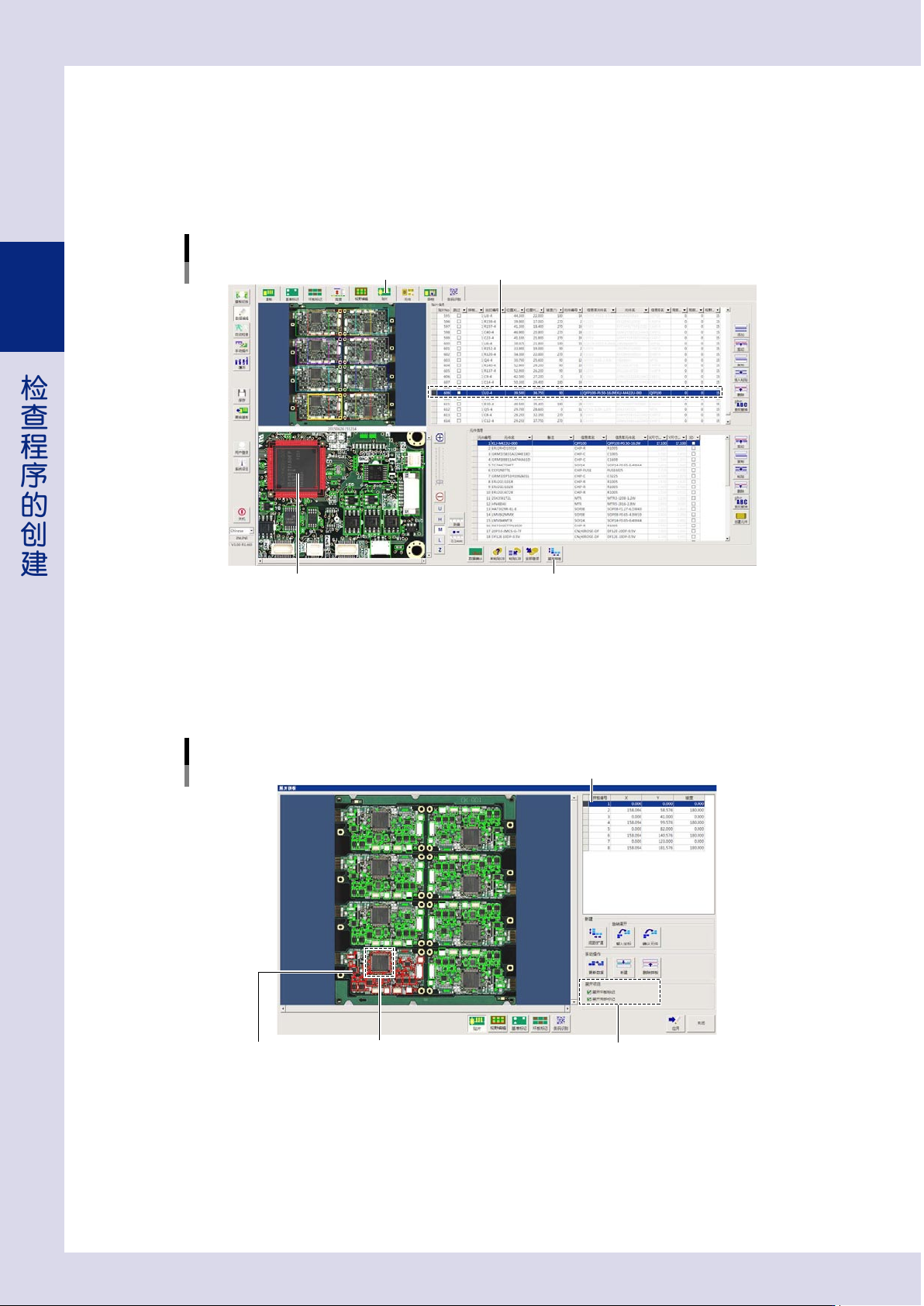

添加元件
添加的元件
添加的元件
[展开拼板]按钮
“贴片”选项卡
26268-P7-10
2
按 [ 展开拼板 ] 按钮。
打开“展开拼板”画面。
3
从拼板列表中选择添加了元件的拼板。
“展开拼板”画面
选定拼板
被选定的拼板 添加的元件
26269-P7-00
4
勾选展开选项。
根据需要，勾选展开选项的选择框。
‧
展开坏板标记
需要同时复制坏板标记时勾选。
‧
展开局部标记
需要同时复制局部基准标记时勾选。
