3-53
3
元件信息库的创建与编辑
2.4.8 元件信息库的使用
为检查元件而创建的多个检查对象，可以将这些检查对象的集合作为信息库登录到元件信息库中，也可以将元件
信息库中的信息库展开到检查程序中使用。
■ 登录信息库
下面，介绍将创建的元件的信息库登录到元件信息库中的方法。
1
选择需登录信息库的元件。
在“贴片”画面选择需登录信息库的元件，打开“元件”画面。
2
将信息库登录到元件信息库中。
1. 按“数据调整”选项卡中的 [ 登录 ] 按钮。
登录信息库
“元件”选项卡
“数据调整”选项卡 [登录]按钮
26373-P7-00
2. 显示确认对话框之后，确认内容并按 [ 是 ] 按钮。选定的元件名与信息库被登录到元件信息库中。
确认对话框
■ 新建信息库进行登录时 ■ 登录到已有的信息库中时
26374-P7-00
3-54
3
元件信息库的创建与编辑
■ 展开信息库
将信息库数据粘贴到基板中的元件上，称为“展开信息库”。下面，介绍展开信息库的方法。
参考
关于粘贴单个信息库的方法，请参阅前述第 2 章“3.6.1 信息库的粘贴”。
1
打开 [ 数据编辑 ]-“元件”画面。
2
按“数据调整”选项卡的 [ 展开 ] 按钮。
显示“信息库数据的展开”画面。
“信息库数据的展开”画面
26375-P7-00
3
指定需要展开 ( 粘贴 ) 信息库的元件。
展开所有元件的信息库
对所有元件，从登录的信息库中粘贴与信息库元件名一致的信息库。
向信息库元件名相同元件展开
向选定的信息库名、信息库元件名的元件粘贴在 Step4 中指定的信息库。
只展开所选元件
只对选定的元件名的元件粘贴在 Step4 中指定的信息库。
4
指定要展开的信息库 ( 复制源 )。
本步骤，只有在 Step3 中选择了“展开所有元件的信息库”以外的选项时才需要指定。
从下拉框中选择，或按 [ 选择 ] 按钮，打开“选择信息库”画面之后选择。
5
根据需要，选择展开条件。
不展开文字识别设定
若勾选，展开时检出方法为“文字识别”的检查对象，其判定条件参数的“检查字符串”的设置不会
被更改。
参照对照表展开信息库元件
若勾选，展开时从信息库对照表粘贴信息库元件名。
6
进行展开。
1. 按 [ 执行 ] 按钮，展开信息库数据。
2. 展开结束后，会显示确认对话框，按 [OK] 按钮。
3-55
3
元件信息库的创建与编辑

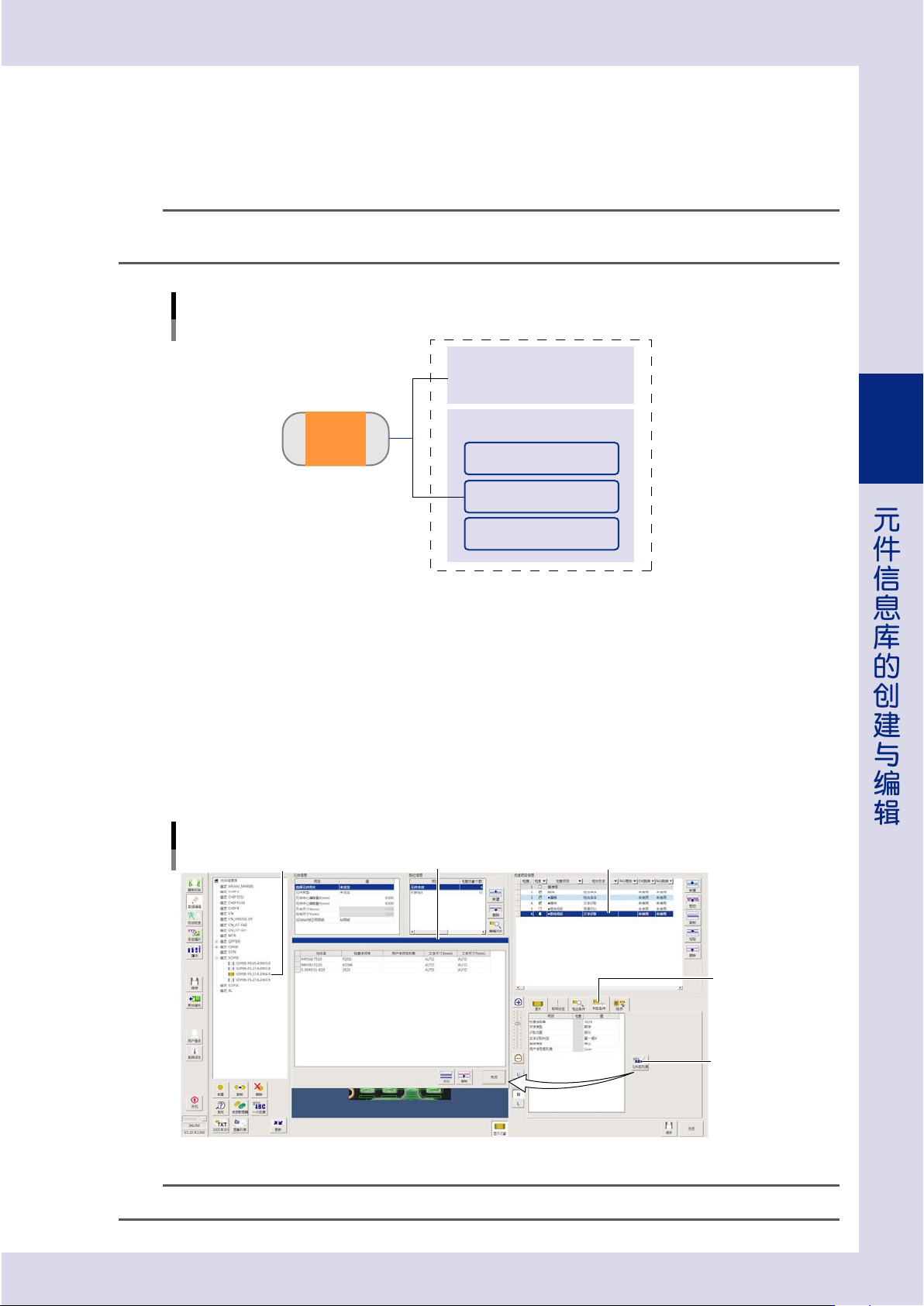

■ 按元件名管理信息库数据
用同一信息库管理乘方数不同的电阻等元件时，可以使用“按元件名管理信息库数据”功能。可以以元件名为
单位登录在同一信息库内进行管理的只有检查项目为“错件”、“极性相反”，检出方法为“文字识别”时使用的
“检查字符串”、“用户字符库列表”。展开信息库时，会自动对展开对象的元件名粘贴所对应的“检查字符串”与
“用户字符库列表”的设定，因此无需按元件名展开信息库。
参考
展开信息库时，若在“展开条件”中勾选了“不展开文字识别设定”，则检出方法为“文字识别”检查对象，其判定条件参数的
“检查字符串”的设置不会被更改。因此，按元件名管理的信息库数据也不会被展开。
103
按元件名管理信息库
通用参数
元件A 字符串(乘方数) 102
按元件名管理的信息库数据
元件B 字符串(乘方数) 103
元件B
元件信息库
元件C 字符串(乘方数) 1001
25302-P7-10
新建按元件名管理的信息库数据
按元件名管理的信息库数据，除了在登录信息库时会被自动登录外，还可以在按元件名管理信息库画面中进行添加、编辑。
1
选择需要登录按元件名管理信息库数据的信息库元件名。
在元件信息库详细画面中选择需要登录按元件名管理信息库数据的信息库元件名。
2
打开按元件名管理信息库数据的画面。
1. 在“检查项目信息”中选择检出方法为“文字识别”的检查对象。
2. 打开“判定条件”选项卡，按 [ 元件名列表 ] 按钮。显示按元件名管理信息库数据的画面。
按元件名管理信息库数据的画面
选择信息库元件名
选择“文字识别”检查对象
“判定条件”
选项卡
[元件名列表]
按钮
按元件名管理信息库数据画面
26376-P7-00
n
要点
只有检出方法为“文字识别”时，“判定条件”选项卡中才显示 [ 元件名列表 ] 按钮。
