■ SPC 解析
在“SPC 解析”画面，可以将自动检查之后输出的 SPC 履历数据 ( 检查结果 ) 以图表形式显示，有助于设置最佳
判定基准值。
1
按“SPC 解析”画面的 [ 选择文件 ] 按钮。
显示“选择 SPC 文件夹”对话框。
2
选择要读入的 SPC 履历文件，按 [OK] 按钮。
自动从 SPC 履历文件中抽出并读入与“元件”画面中选定的元件的信息库元件名相同的 SPC 履历数据。

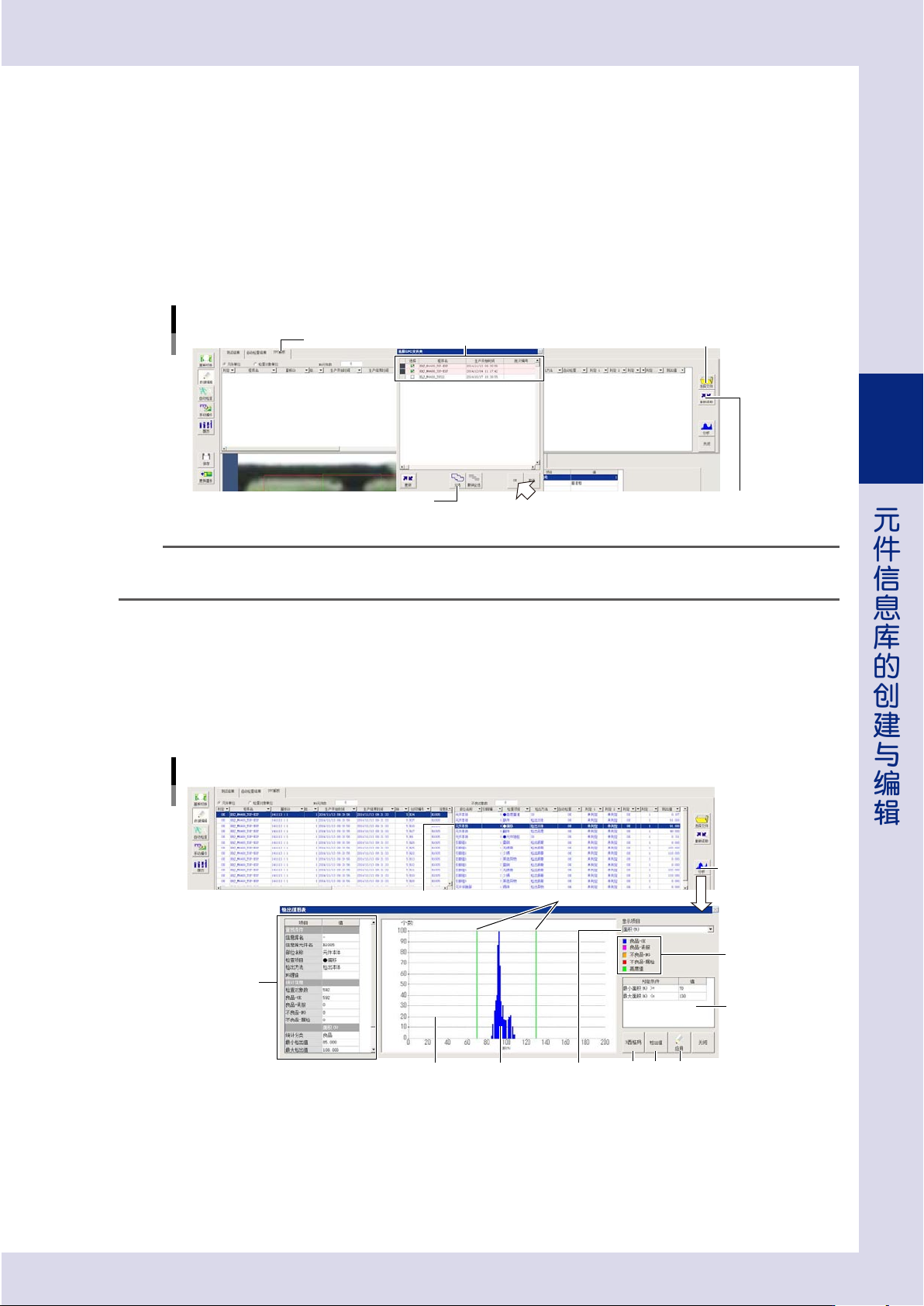

SPC解析画面
[选择文件]按钮SPC解析 选择SPC履历文件
[重新读取]按钮[全选]按钮
26359-P7-00
参考
选择所有 SPC 履历文件时，还可以按 [ 全选 ] 按钮一次性选择所有文件。
将读入的 SPC 履历数据更新为最新的 SPC 履历数据时，按 [ 重新读取 ] 按钮。
3
以图表形式显示 SPC 履历数据。
选择想要确认的检查对象之后，按 [ 分析 ] 按钮。
4
设置判定基准值。
参照曲线图中的实绩值，设置判定基准值。
显示图表
选择检查对象
[分析]按钮
选择显示项目
凡例
曲线图
判定条件
基板上的
检查对象信息
1 2 3
判定基准值
实绩值
26360-P7-00
1.[3 西格玛 ] 按钮
在曲线图上显示 3 西格玛值的位置。
2.[ 检出值 ] 按钮
在曲线图上显示检出的最大、最小值的位置。
3.[ 应用 ] 按钮
修改了“判定条件”的“值”栏时，按 [ 应用 ] 按钮，可以使修改的值反映到检查程序中。
想要将修改的值保存到元件信息库中时，按“数据调整”选项卡中的 [ 登录 ] 按钮登录信息库。
3-50
3
元件信息库的创建与编辑
2.4.6 测定结果
按“元件”-“数据调整”选项卡中 [ 对象测试 ] 按钮对检查对象进行了测试之后，按“数据调整”选项卡画面中
的 [ 测定结果 ] 按钮，可以打开“检查结果”画面。在该画面中可以查看该检查对象范围内检测得到的结果数据。

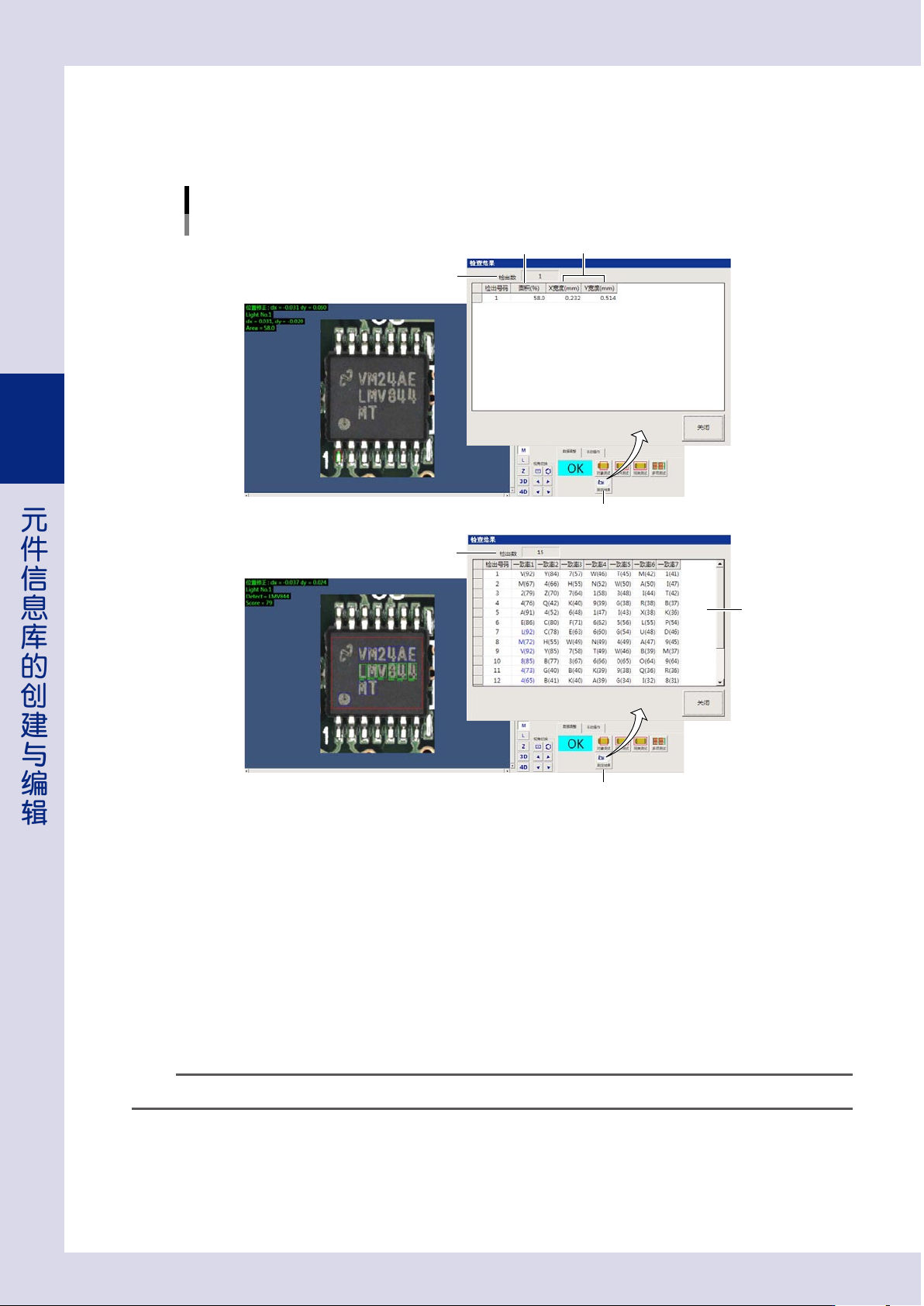

“检查结果”画面
■ 以检出方法为“检出引脚”为例
■ 以检出方法为“文字识别”为例
[测定结果]按钮
[测定结果]按钮
4
1
1
2 3
26361-P7-10
1. 检出数
显示检出的数量。
检出引脚 ：显示进行对象测试时检测到的面积详细数据。
文字识别 ：显示进行对象测试时识别到的文字与一致率。
2. 面积 (%)( 检出引脚 )
以 % 为单位显示识别到的范围的面积值。
3. X 宽度、Y 宽度 (mm)
检出引脚 ：显示识别到的范围的 X 宽度与 Y 宽度。
4. 检出的字符与一致率
显示识别到的字符与一致率。与在判定条件参数中设置的“检查字符串”一致的字符和一致率显示为蓝色。
参考
“检查结果”画面中显示的内容，随检出方法的不同会有所不同。
3-51
3
元件信息库的创建与编辑
2.4.7 元件信息库的详细画面
按 [ 数据编辑 ] -“元件”画面“手动操作”选项卡中的 [ 信息库 ] 按钮，打开信息库的详细画面。在该画面中可以
对登录的信息库进行编辑。下面，介绍元件信息库详细画面的主要功能。

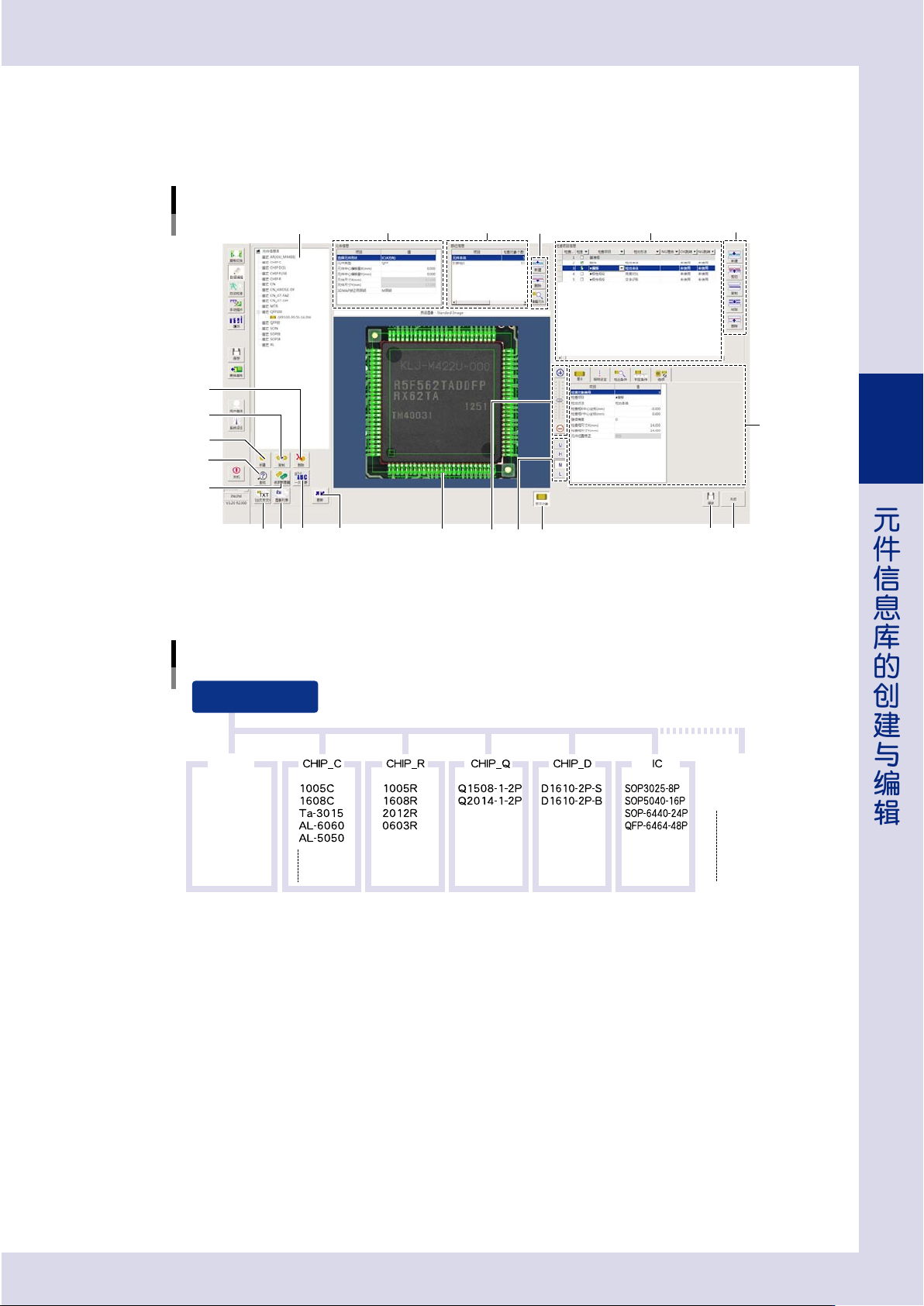

元件信息库详细画面
1 2 3 5 64
7
8
11
12
13 14 15 16 17 18 19 20 21 22
9
10
26371-P7-10
1. 元件信息库一览
显示登录的元件信息库一览。
元件信息库的组成例
元件信息库
信息库名
信息库元件名
□□□
□□□□□
□□□□□□
25301-P7-10
2. 元件信息
显示选定的元件信息库的元件信息。
3. 部位信息
显示选定的元件信息库的部位。
4. 部位信息用按钮
使用这些按钮，可以新建、删除部位与编辑引脚元件的形状。
关于各按钮的功能，请参照前述第 1 章“1.4.7‘元件’画面”的内容。
关于新建部位的方法，请参照本章前述“2.1 部位的新建”。
5. 检查项目信息
显示检查在“部位信息”中选定的部位用的检查对象。
6. 检查项目用按钮
使用这些按钮，可以新建、剪切、复制、粘贴、删除检查对象。
关于各按钮的功能，请参照前述第 1 章“1.4.7‘元件’画面”的内容。
