2-81
2
检查程序的创建

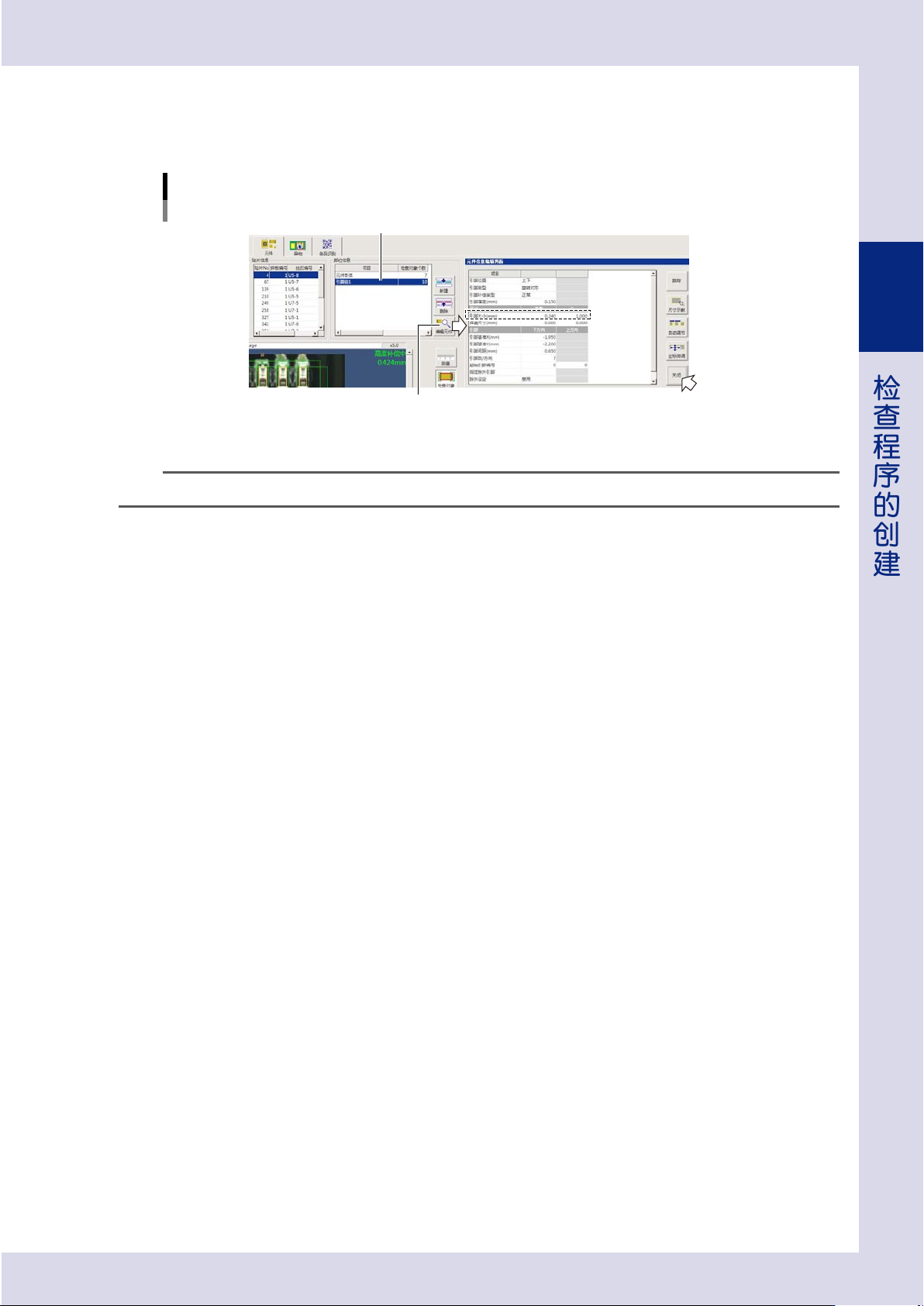

5. 从“部位信息”中选择“引脚组”。
6. 按 [ 编辑元件 ] 按钮，打开“元件信息编辑界面”。
7. 引脚元件时，输入“引脚大小 (mm)”；芯片元件时，输入“电极大小 (mm)”。
输入引脚大小
以SOP为例
选择“引脚组”
[编辑元件]按钮
262B5-P7-00
8. 按 [ 关闭 ] 按钮，返回“元件”画面。
参考
关于元件信息编辑界面的详细内容，请参阅后述第 3 章“2.1.2 元件信息编辑界面”。
2-82
2
检查程序的创建
4.1.4 自动调整的方法
下面，介绍进行自动调整的方法。自动调整画面从“元件”画面打开。
1
打开自动调整画面。
按“元件”画面的“数据调整”选项卡中的 [ 自动调整 ] 按钮，打开自动调整画面。
自动调整画面
“数据调整”选项卡
自动调整条件
自动调整结果的详细列表 [自动调整]按钮
自动调整的对象元件数据列表
262B6-P7-00
2
设置从空板图像提取焊盘的条件。
从“分类”下拉框中选择“标准”或“用户”。
新建提取条件时选择“用户”。此处，以新建提取条件为例介绍创建提取条件的方法。
新建提取条件
选择“用户”
[编辑]按钮
输入名称[新建]按钮
262B7-P7-00
1. 按 [ 新建 ] 按钮，打开新建提取条件的画面。
2. 在“名称”输入框中输入新提取条件的名称。
3. 根据需要输入备注。
4. 按 [OK] 按钮，打开设定提取条件的画面。
参考
修改已有的提取条件使用时，从“照明设定”下拉框中选定已有的提取条件之后，按 [ 编辑 ] 按钮，打开设定提取条件的画面。
2-83
2
检查程序的创建
5. “提取照明类型”从“亮度”“色度”“坡度”中选择。
此处，以“亮度”为例介绍。
6. 按 [ 提取光 ] 按钮，从提取光列表中选择焊盘的对比度最明显的图像 ( 最多可选择 2 张 )。
选择提取光
提取照明类型：亮度
选择提取照明类型
选择图像
[提取光]按钮
262B8-P7-00
7. 使用亮度值滑动条或 [ 抽样 ] 按钮设置提取条件。
此处，以使用 [ 抽样 ] 按钮设置为例介绍设置方法。
i. 按 [ 抽样 ] 按钮，打开“抽样设定”画面。
ii. 根据需要，选择提取点的大小与抽样用的颜色。
iii. 在视野图像上点击焊盘部。与被点击处的亮度相同的位置显示为在 ii. 中选定的颜色。
iv. 焊盘部全部显示为在 ii. 中选定的颜色之后，按 [ 应用 ] 按钮，保存设置。
设置提取条件
提取照明类型：亮度
8
9
[应用]按钮
点击焊盘部
亮度值滑动条
262B9-P7-00
参考
需要重新抽样点击时，按 [ 清除 ] 或 [ 全部清除 ] 按钮。按 1 次 [ 清除 ] 按钮，则删除 1 次点击所提取的区域。需要一次性删除所
有提取的区域时，按 [ 全部清除 ] 按钮。
8. 根据需要，设置“屏蔽光”、“降噪滤镜”、“屏蔽光倍率”。
9. 按 [ 登录 ] 按钮，显示确认对话框之后，按 [ 是 ] 按钮，登录设置的提取条件。
参考
需要删除登录的提取条件时，按 [ 数据编辑 ] -“元件”画面的“照明设定”选项卡的 [ 照明库 ] 按钮，打开“提取条件参数”画面，
从“照明设定”下拉框中选择需要删除的提取条件之后，按画面下部的 [ 删除 ] 按钮。
