2-83
2
检查程序的创建
5. “提取照明类型”从“亮度”“色度”“坡度”中选择。
此处，以“亮度”为例介绍。
6. 按 [ 提取光 ] 按钮，从提取光列表中选择焊盘的对比度最明显的图像 ( 最多可选择 2 张 )。
选择提取光
提取照明类型：亮度
选择提取照明类型
选择图像
[提取光]按钮
262B8-P7-00
7. 使用亮度值滑动条或 [ 抽样 ] 按钮设置提取条件。
此处，以使用 [ 抽样 ] 按钮设置为例介绍设置方法。
i. 按 [ 抽样 ] 按钮，打开“抽样设定”画面。
ii. 根据需要，选择提取点的大小与抽样用的颜色。
iii. 在视野图像上点击焊盘部。与被点击处的亮度相同的位置显示为在 ii. 中选定的颜色。
iv. 焊盘部全部显示为在 ii. 中选定的颜色之后，按 [ 应用 ] 按钮，保存设置。
设置提取条件
提取照明类型：亮度
8
9
[应用]按钮
点击焊盘部
亮度值滑动条
262B9-P7-00
参考
需要重新抽样点击时，按 [ 清除 ] 或 [ 全部清除 ] 按钮。按 1 次 [ 清除 ] 按钮，则删除 1 次点击所提取的区域。需要一次性删除所
有提取的区域时，按 [ 全部清除 ] 按钮。
8. 根据需要，设置“屏蔽光”、“降噪滤镜”、“屏蔽光倍率”。
9. 按 [ 登录 ] 按钮，显示确认对话框之后，按 [ 是 ] 按钮，登录设置的提取条件。
参考
需要删除登录的提取条件时，按 [ 数据编辑 ] -“元件”画面的“照明设定”选项卡的 [ 照明库 ] 按钮，打开“提取条件参数”画面，
从“照明设定”下拉框中选择需要删除的提取条件之后，按画面下部的 [ 删除 ] 按钮。
2-84
2
检查程序的创建
3
设置自动调整的执行条件。
从各项目的下拉框中选择执行条件。
设置执行条件
执行条件
262C0-P7-00
对应元件
所有元件 ：对检查程序内的所有元件进行自动调整。
选中元件 ：只对当前在编辑的元件进行自动调整。
调整后 NG 的元件 ：只对前次自动调整失败的元件进行自动调整。
IPC 规格设定
不执行 ：不进行自动调整。
规格 1 ：按照 1 级质检条件 ( 不严 ) 对位置偏移量的公差进行自动调整。
规格 2 ：按照 2 级质检条件 ( 一般 ) 对位置偏移量的公差进行自动调整。
规格 3 ：按照 3 级质检条件 ( 严格 ) 对位置偏移量的公差进行自动调整。
自动设定检查框
禁用 ：不进行自动调整。
根据焊盘信息自动设定 ：使对象检查项目的检查框位置、大小对齐焊盘。
4
进行自动调整。
1. 按 [ 执行 ] 按钮，显示确认对话框。
2. 按 [ 是 ] 按钮，开始进行自动调整。
3. 自动调整结束之后，显示确认对话框，按 [OK] 按钮。
进行自动调整
[执行]按钮
262C1-P7-00
2-85
2
检查程序的创建
5

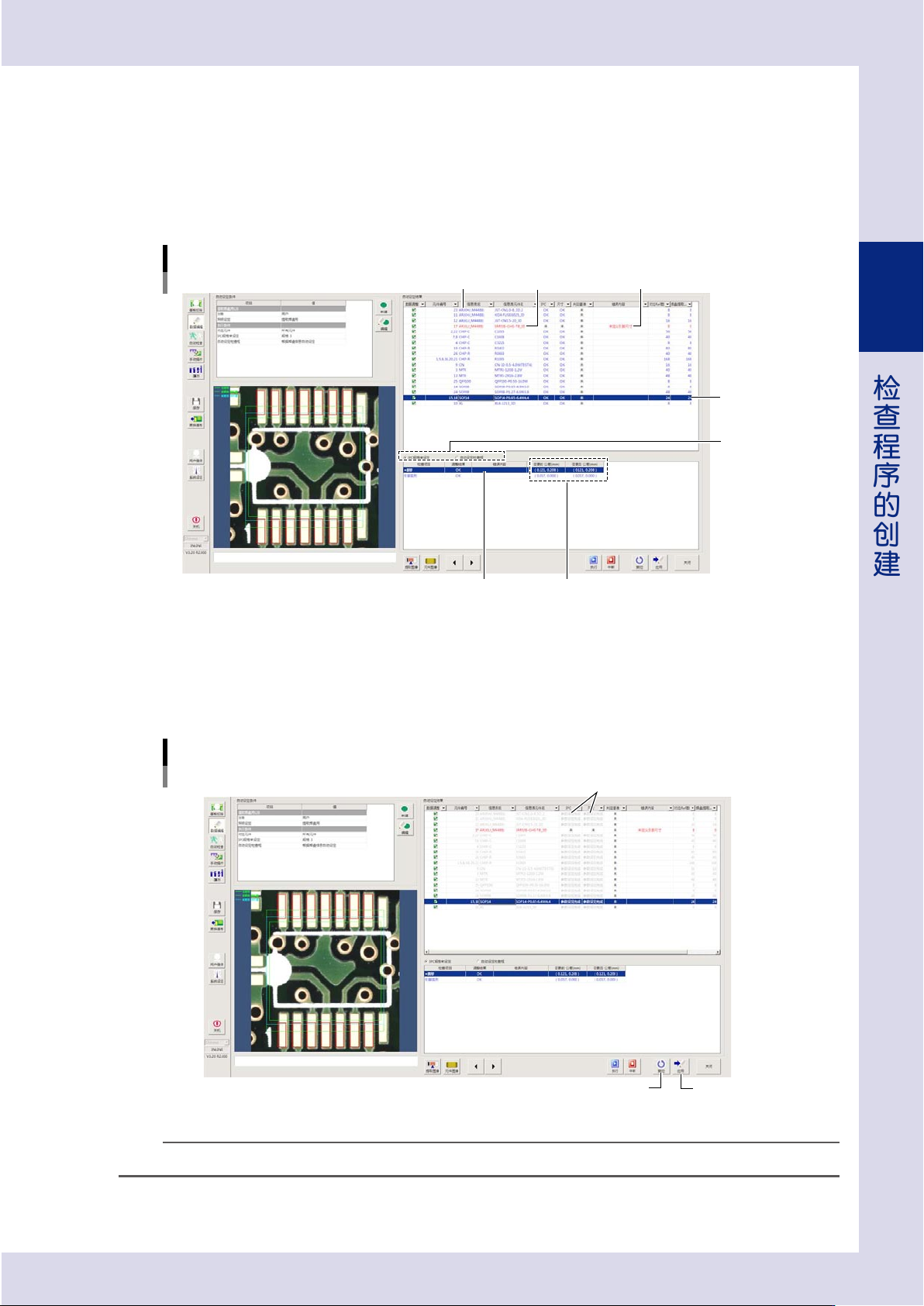

确认自动调整的结果。
自动调整成功的元件在对象元件数据列表中显示为蓝色，失败的元件显示为红色。参照显示在“错误内容”
栏中的失败元件，返回“元件”画面修改设置。
1. 若在对象元件数据列表中选择需要确认的成功元件，详细列表中会显示该元件各检查项目调整前、后
的数据。
2. 若在详细列表中选择检查项目，还可以在元件图像上确认公差的变化状态。
确认自动调整的结果
选择元件
选择检查项目 调整前、后的数据
切换显示
失败原因失败的元件(红色)成功的元件(蓝色)
262C2-P7-00
6
将自动调整的结果设定到检查程序中。
1. 按 [ 应用 ] 按钮，使自动调整成功的元件的调整后公差设定到检查程序中。
2. 设定完成之后，会显示确认对话框，按 [OK] 按钮。
被设定完成的元件会显示为“参数设定完成”。
设定到检查程序中
[应用]按钮[复位]按钮
参数设定完成
262C3-P7-00
n
要点
对设定完成的元件，即使再次按 [ 执行 ] 按钮也不会进行自动调整。需要重新进行自动调整时，按 [ 复位 ] 按钮。
